Легирование

Внедрение примесей в исходную пластину (или в эпитаксиальный слой) путем диффузии при высокой температуре является ис­ходным и до сих пор основным способом легирования полупровод­ников с целью создания транзисторных структур и на их основе других элементов. Однако за последнее время широкое распространение получил и другой способ легирования - ионная имплантация.

3.5.1 Способы диффузии. Диффузия может быть общей и локальной. В первом случае она осуществляется по всей поверхности пластины (рисунок 3.4а), а во втором - на определенных участках пла­стины через окна в маске, например, в толстом слое SiO₂ (рисунок 3.4б).

Общая диффузия приводит к образованию в пластине тон­кого диффузионного слоя, который отличается от эпитаксиального неоднородным (по глубине) распределением примеси (см. кривые N(x)на рисунках 3.6а и б).

а)

б)

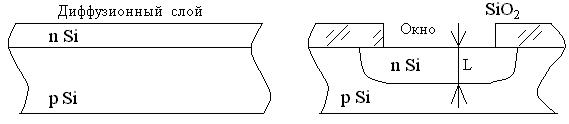

Рисунок 3.4

В случае локальной диффузии (рисунок 3.4б) примесь распространяется не только в глубь пластины, но и во всех перпендикулярных на­правлениях, т. е. под маску. В результате этой так называемой боковой диффузииучасток р-n перехода, выходящий на по­верхность, оказывается «автоматически» защищенным окислом. Соотношение между глубинами боковой и основной -

«вертикальной» диффузии зависит от ряда факторов, в том числе от глубины диффузионного слоя. Типичным для глубины боковой диффузии можно считать значение 0,8×L.

Диффузию можно проводить однократно и многократно. На­пример, в исходную пластину n-типа можно во время 1-й диффузии внедрить акцеп- торную примесь и получить р-слой, а затем во время 2-й диффузии внедрить в полученный р-слой (на меньшую глубину) донорную примесь и тем самым обеспечить трехслойную структуру. Соответственно различают двойную и тройную диффузию (см раздел 4.2).

При проведении многократной диффузии следует иметь в виду, что концентрация каждой новой вводимой примеси должна превышать концен- трацию предыдущей, в противном случае тип проводи­мости не изменится, а значит, не образуется р-n переход. Между тем концентрация примеси в кремнии (или другом исходном мате­риале) не может быть сколь-угодно большой: она ограничена особым параметром - предельнойрастворимостью примеси N_S. Предельная растворимость зависит от температуры. При некоторой темпера­туре она достигает максимального значения, а затем снова уменьшается. Максимальные предельные растворимости вместе с со­ответствующими температурами приведены в таблице 3.1.

Таблица 3.1

Примесь	As	Р	В	Sb
NS, см^-3	20×10^20	13×10^20	5×10^20	0,6×10^20
Т^0,С

Следовательно, если проводится многократная диффузия, то для последней диффузии нужно выбирать материал с максимальной предельной растворимостью. Поскольку ассортимент примесных материалов ограничен,

не удается обеспечить более 3-х последо­вательных диффузий.

Примеси, вводимые путем диффузии, называют диффузантами (бор, фосфор и др.). Источниками диффузантов являются их химические соединения. Это могут быть жидкости (ВВr₃, РОСl), твердые тела (В₂О₃, P₂O₅) или газы (В₂Н₆, РН₃).

Внедрение примесей обычно осуществляется с помощью газотран- спортных реакций - так же, как при эпитаксии и окислении. Для этого используются либо однозонные, либо двухзонные диф­фузионные печи.

Двухзонные печи используются в случае твердых диффузантов. В таких печах (рисунок 3.5) имеются две высокотемпературные зоны, одна - для испарения источника диффузанта, вторая - собственно для диффузии.

Рисунок 3.5

Пары источника диффузанта, полученные в 1-й зоне, примешиваются к по- току нейтрального газа-носителя (напри­мер, аргона) и вместе с ним доходят до 2-й зоны, где расположены пластины кремния. Температура во 2-й зоне выше, чем в 1-й. Здесь атомы диффузанта внедряются в пластины, а другие составляющие химического соединения уносятся газом-носителем из зоны.

В случае жидких и газообразных источников диффузанта нет необходи- мости в их высокотемпературном испарении. Поэтому ис­пользуются однозон- ные печи, как при эпитаксии, в которые источник диффузанта поступает уже в газообразном состоянии.

При использовании жидких источников диффузанта диффузию проводят в окислительной среде, добавляя к газу-носителю кисло­род. Кислород окисляет поверхность кремния, образуя окисел SiO₂, т. е. в сущности - стекло. В присут- ствии диффузанта (бора или фосфора) образуется боросиликатное или фосфорносиликатное стекло. При температуре выше 1000^оС эти стекла находятся в жид­ком состоянии, покрывая поверхность кремния тонкой пленкой, так что диффузия примеси идет, строго говоря, из жидкой фазы. После застывания стекло защищает поверхность кремния в местах диффузии,

т. е. в окнах окисной маски. При использовании твердых источников диффузанта - окислов - образование стекол происходит в процессе диффузии без специально вводимого кислорода.

Различают два случая распределения примеси в диффузионном слое.

1 Случай неограниченного источника примеси. В этом случае диф-фузант непрерывно поступает к пластине, так что в её приповерхностном слое концентрация примеси поддерживается постоянной равной N_S. С увеличением времени диффузии увеличивается глубина диффузионного слоя (рисунок 3.6а).

2 Случай ограниченного источника примеси. В этом случае сначала в тонкий приповерхностный слой пластины вводят некоторое количество атомов диффузанта (время t₁), а затем источник диффузанта отключают и атомы примеси перераспределяются по глубине пластины при неизменном их общем количестве (рисунок 3.6б). При этом концентрация примеси на поверхности снижается, а глубина диффузионного слоя увеличивается (кривые t₂ и t₃). Первую стадию процесса называют ²загонкой², вторую - ²разгонкой² примеси.

а)

б)

в)

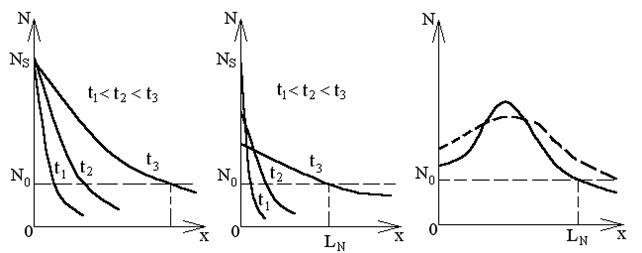

Рисунок 3.6
