Полупроводниковые диоды, их классификация, характеристики, условные графические и буквенные обозначения, область применения, основные электрические параметры

Дио́д — двухэлектродный электронный элемент, обладающий различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

Полупроводниковый диод — полупроводниковый прибор с одним электрическим переходом и двумя выводами (электродами). В отличие от других типов диодов, принцип действия полупроводникового диода основывается на явлении p-n-перехода.

Плоскостные p-n-переходы для полупроводниковых диодов получают методом сплавления, диффузии и эпитаксии.

· Вольт-амперная характеристика

· Максимально допустимое постоянное обратное напряжение

· Максимально допустимое импульсное обратное напряжение

· Максимально допустимый постоянный прямой ток

· Максимально допустимый импульсный прямой ток

· Номинальный постоянный прямой ток

· Прямое постоянное напряжение на диоде при номинальном токе

· Постоянный обратный ток, указывается при максимально допустимом обратном напряжении

· Диапазон рабочих частот

· Ёмкость

· Пробивное напряжение (для защитных диодов и стабилитронов)

• Тепловое сопротивление корпуса при различных вариантах монтажа
• Максимально допустимая мощность рассеивания

Классификация диодов

• Выпрямительные диоды предназначены для преобразования переменного тока в постоянный.
• Импульсные диоды имеют малую длительность переходных процессов, предназначены для применения в импульсных режимах работы.
• Детекторные диоды предназначены для детектирования сигнала
• Смесительные диоды предназначены для преобразования высокочастотных сигналов в сигнал промежуточной частоты.
• Переключательные диоды предназначены для применения в устройствах управления уровнем сверхвысокочастотной мощности.
• Параметрические
• Ограничительные диоды предназначены для защиты радио и бытовой аппаратуры от повышения сетевого напряжения.
• Умножительные
• Настроечные
• Генераторные

• Низкочастотные
• Высокочастотные
• СВЧ

• Плоскостные
• Точечные

• Диоды Шоттки
• СВЧ-диоды
• Стабилитроны
• Стабисторы
• Варикапы
• Светодиоды
• Фотодиоды
• Pin диод
• Лавинный диод
• Лавинно-пролётный диод
• Диод Ганна
• Туннельные диоды
• Обращённые диоды

По конструкции полупроводниковые диоды могут быть плоскостными и точечными. Устройство плоскостного диода показано на рис. 2. К кристаллодержателю припаивается пластинка полупроводника n-типа. Кристалложержатель – это металлическое основание плоскостного диода. Сверху в пластинку полупроводника вплавляется капля трёхвалентного металла, обычно индия. Атомы индия диффундируют (проникают) в полупроводниковую пластинку и образуют у её поверхности слой р-типа. Между слоями р- и n-типов образуется электронно-дырочный переход (ЭДП). К кристаллодержателю и индию припаиваются проводники, которые служат выводами диода. Для предохранения диода от механических повреждений, попадания света, пыли и влаги на полупроводник, его помещают в герметичный корпус.

На рис. 2 позиция 1 – это вывод р-области, позиция 2 – вывод n-области.

Рис. 2. Устройство плоскостного диода.

Точечный полупроводниковый диод состоит из пластинки полупроводника n-типа и заострённой пружинки из вольфрама или фосфористой бронзы диаметром около 0,1 мм. Через прижатую к полупроводниковой пластинке пружинку пропускают электрический ток большой силы, в результате чего металлическая пружинка сваривается с полупроводниковой пластинкой, образуя под своим остриём р-область. Между р-областью и полупроводником n-типа возникает электронно-дырочный переход.

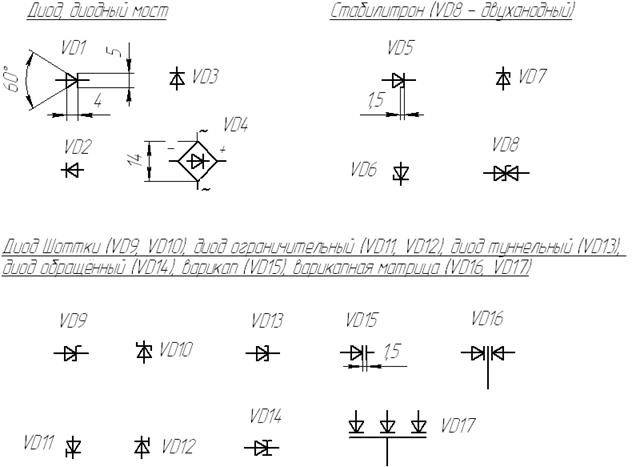

На рис. 3 приведены условные графические обозначения (УГО) различных диодов. Острая вершина треугольника в УГО указывает на направление протекания прямого тока через диод. То есть для того, чтобы диод пропускал ток, включать его нужно так, чтобы на основание треугольника подавался «плюс» (или на прямолинейный отрезок подавался «минус»). Если включить диод в обратном направлении, то он не будет пропускать ток (потому и называется полупроводником – пропускает ток только в одном направлении).

Рис. 3. Условное графическое обозначение (УГО) диодов.
