Выбор операционного усилителя. Регулировка и стабилизация частоты

Регулировка и стабилизация частоты

Основной проблемой во всех трёх рассмотренных разновидностях RC-цепей и генераторах на их основе является реализация перестройки частоты в широком диапазоне, т. к. обычно это требует одновременного изменения параметров двух или трех элементов. Интересные решения возможны при управлении частотой генератора путём изменения напряжения на одном из элементов схемы или с использованием управляемого конденсатора-варикапа.

Для стабилизации частоты генераторов необходимо:

- обеспечить высокую стабильность элементов времязадающей цепи, в частности, выбирать конденсаторы с малым значением ТКЕ;

- стабилизировать рабочую точку усилительного элемента введением ООС и терморезисторов в цепи задания режима.

Наиболее кардинальным решением для обеспечения относительной нестабильности частоты порядка 10^-6 является применение кварцевых резонаторов. Однако номенклатура низкочастотных резонаторов достаточно ограничена; в этом случае часто проектируют генератор на частоту выше 1 МГц с применением последующего делителя (что одновременно позволяет решить проблему точной перестройки частоты без применения переменных элементов времязадающей цепи).

Максимальная частота выходных колебаний ограничивается скоростью нарастания напряжения на выходе усилителя. Выбор операционного усилителя для создания генератора синусоидальных колебаний основывается на поиске усилителя общего применения с малым смещением нуля, малыми входными токами, незначительным температурным дрейфом и достаточной скоростью нарастания выходного напряжения

где - максимальная частота генерации;

- амплитуда выходного напряжения.

В ряде случаев допускается применение операционных усилителей, относящихся к группе прецизионных или быстродействующих (с соответствующим обоснованием).

.

Раздел 3. Вторичные источники питания

Лекция 7. Структурная схема. Выпрямители и фильтры

Предназначены для преобразования сетевого напряжения 220 В, 50 Гц в постоянное (обычно пониженное) напряжение с заданными параметрами.

Структурная схема ИВЭП

Выпрямители - это устройства, предназначенные для преобразования переменного тока в пульсирующий однополярный..

Однофазные выпрямители с R-нагрузкой:

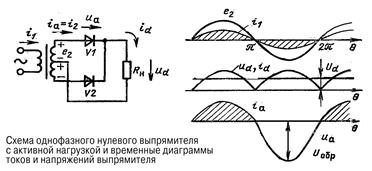

Однофазная нулевая и мостовая схемы:

Выходное напряжение u_d = U_d + u_п(t);

Постоянная составляющая выпрямленного напряжения

Обратное напряжение на вентиле:

нулевая схема:

мостовая схема:

Ток через вентиль

Мощность в нагрузке

Коэффициент пульсаций K_П = 0,67

При низких выходных напряжениях, когда необходимо учитывать падение напряжения на вентиле, а так же увеличить КПД схемы, используют нулевую схему. Во всех остальных случаях – мостовую, т.к. в ней проще трансформатор, меньше его типовая мощность, возможно включение без трансформатора.
