Обратные связи в усилителях. Конструирование различных электронных устройств на основе ОУ производится с использованием обратных связей

Конструирование различных электронных устройств на основе ОУ производится с использованием обратных связей. Обратной связью (ОС) называется передача части энергии выходного сигнала усилителя на его вход (см. рис. 2.20).

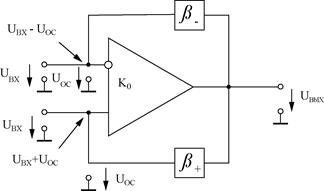

Рис.2.20. Усилитель с обратными связями	Рис. 2.21. Операционный усилитель отрицательной ОС

Из выходной цепи во входную блок-схемы рис.2.20 энергия передается через электрическую цепь обратной связи с коэффициентом передачи , где K₀ – коэффициент усиления усилителя без обратной связи. Обратная связь называется положительной, если передаваемый ею с выхода на вход сигнал U_ос совпадает по фазе и складывается с входным сигналом U_вх (на рис.2.20 положительная обратная связь обозначена b₊). Обратная связь называется отрицательной, если сигнал обратной связи U_ос находится в противофазе и вычитается с входным сигналом U_вх (на рис.2.20 отрицательная обратная связь обозначена b_-). Коэффициент усиления усилителя К_b+ с положительной ОС определяется выражением , при отрицательной ОС - . Применение отрицательной ОС в усилителях существенно улучшает их параметры: повышает стабильность коэффициента усиления, увеличивает входное и уменьшает выходное сопротивление, расширяется полоса пропускания. Поэтому отрицательная ОС широко применяется для конструирования новых усилительных устройств. Положительная ОС воздействует на параметры усилителей противоположным образом, т. е. увеличивает нестабильность коэффициента усиления и может привести к самовозбуждению усилителя, т. е. переходу его в режим генератора электрических сигналов. Поэтому положительная ОС в усилительных устройствах практически не используется, а используется в генераторах.
