Сглаживающие фильтры

Мостовая схема выпрямителя

Мостовая схема двухполупериодного выпрямителя и соответствующие ей временные диаграммы приведены на рис.2.32. В этой схеме диоды Д_I – Д₄ включены по мостовой схеме, к одной диагонали которой подведено переменное напряжение u₂ , а к другой подключен нагрузочный резистор R_Н. В течение первой половины периода напряжения u₂, когда потенциал точки а положителен, точки b – отрицателен, диоды Д₁ , Д₃ открыты, Д₂, Д₄ – заперты, ток ί _н= ί _а1= ί _а3 течет через диоды Д₁, Д₃ и нагрузочный резистор R_Н. К диодам Д₂, Д₄ приложено обратное напряжение вторичной обмотки трансформатора u₂. В другой полупериод напряжения u₂, потенциал точки а ниже потенциала точкиb, диоды Д₂, Д₄ открыты, Д₁ , Д₃ – закрыты, при этом ί _н= ί _а2= ί _а4 течет

Рис.2.32. Мостовая схема выпрямителя

Через диоды Д₂, Д₄ и нагрузочный резистор R_Н в том же направлении, что и в первый полупериод напряжения. При этом средний ток I и среднее напряжение U на нагрузке в два раза превышают ток и напряжение в однополупериодном выпрямителе, пульсации значительно меньше (Р≈0,67),

U_{обр m} на каждом из диодов в закрытом состоянии равно U_{обр m}=U_2m величина U =0,9 U₂.

Выпрямленное напряжение имеет пульсирующий характер и его нельзя непосредственно использовать для питания электронных устройств. Поэтому для уменьшения коэффициента пульсаций на входе выпрямителя применяют сглаживающие фильтры. Включение сглаживающего фильтра между выпрямителем и нагрузочным устройством R_Н уменьшает коэффициент пульсаций напряжения. Величина, показывающая во сколько раз происходит уменьшение коэффициента пульсаций на выходе (Р_ВЫХ) фильтра по сравнению с его значением на входе (Р_ВХ), носит название коэффициента сглаживания

q = P_вх/Р_вых

Фильтры состоят из конденсаторов и катушек индуктивности. Основные виды фильтров – емкостной, индуктивный и смешанный (рис.2.33).

На рис.2.34 показаны осциллограммы напряжений на активном сопротивлении нагрузочного устройства R_Н двухполупериодного выпрямителя при включенном емкостном С_Ф (рис. 2.34а) и индуктивном L_Ф - фильтрах (рис. 2.34б).

а б в г

Рис.2.33. Фильтры: емкостной, индуктивный, Г и П - образные

Емкостной фильтр включается параллельно нагрузочному резистору (рис.2.33а) и шунтирует его по переменной составляющей тока. При этом конденсатор попеременно заряжается до значения напряжения U (период времени t₁ – t₂ рис.2.34а), а затем разряжается через резистор R_Н (период времени t₂ – t₃ рис. 2.34а). Если постоянна времени разряда конденсатора t= С_ф R_Н значительно превышает период времени Т изменения u_Н, то напряжение на конденсаторе при разряде уменьшается несущественно за время (t₂ – t₃). Это приводит к значительному увеличению среднего значения напряжения на нагрузочном резисторе U и к снижению пульсаций выпрямленного напряжения. Емкостной фильтр используют в маломощных источниках питания при высокоомной нагрузке R_Н.

Индуктивный фильтр L_Ф включается последовательно с резистором R_Н (рис.2.33б). Поэтому переменная составляющая тока через нагрузку значительно уменьшается из-за действия закона электромагнитной индукции – Фарадея (рис.2.34б) и снижаются пульсации выпрямленного напряжения. Индуктивный фильтр используется в выпрямителях средней и большой мощности с низкоомной нагрузкой R_Н.

а б

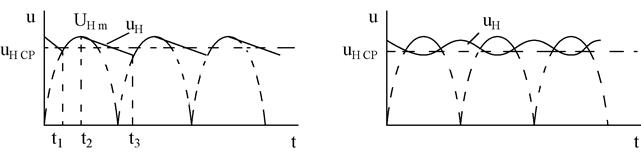

Рис. 2.34. Осциллограммы напряжений на активном сопротивлении нагрузочного устройства R_H двухпериодного выпрямителя при включённом емкостном Сф (а) и индуктивном Lф (б) фильтрах

Чаще всего используются смешанные фильтры: Г - образный LC – фильтр (рис.2.33в) или П-образный CLC – фильтр (рис.2.33г). Они обеспечивают более высокую степень сглаживания выпрямленного напряжения. При этом коэффициент сглаживания смешанного фильтра определяется q = q₁q₂…q_n, где q_n – коэффициент сглаживания каждого простого звена фильтра.
