Одно из наиболее распространённых импульсных устройств, относящимся к базовым элементам цифровой техники, — триггер (от англ. trigger — спусковой крючок).

Триггером называются электрические схемы, способные сохранять два устойчивого состояния равновесия электрических потенциалов “О” и “1” при окончании действия входных импульсов. Они широко используются для формирования прямоугольных импульсов, счётчиках импульсов, регистрах памяти и т. д.

По функциональному признаку различают R-S, D, T, J-K триггеры. По способу управления триггеры подразделяют на асинхронные и тактируемые. В асинхронных триггерах переключение из одного состояния в другое осуществляется непосредственно с поступлением сигнала на раздельные информационные входы. В тактируемых триггерах помимо информационных входов имеется вход тактовых импульсов. Их переключение осуществляется только при наличии разрешающего, тактирующего импульса.

Асинхронный R-S – триггер является наиболее простым, однако получившим широкое распространение в импульсной технике. В частности, они служат основой триггеров других типов и требуют для своего построения всего два базовых логических элемента.

В современной электронике триггеры выполняются, как правило, в виде микросхем, построенных на основе логических элементов, или на ОУ в виде триггера Шмитта (см. раздел 3.3).

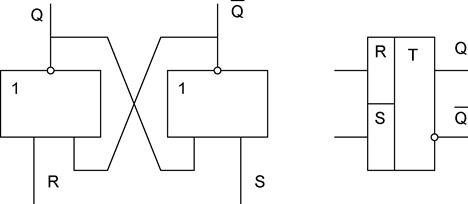

На рисунке 3.27а приведена структурная схема асинхронного R-S триггера на логических элементах ИЛИ-НЕ, его таблица истинности (таблица 3.6). Состоянию логической “1” соответствует Q = 1, = 0, состоянию логического “0” – Q = 0, = 1, которые принимает триггер в момент времени и в следующий момент времени , после прихода на входы R и S очередных импульсов. Из таблицы 3.6 следует, что при S=R=0 триггер сохраняет предыдущее состояние .

При S=R=1 триггер принимает неопределённое состояние X, поэтому такая комбинация входных сигналов является запрещённой. R-S триггер является триггером с раздельным по входам R и S запуском. Условное его изображение показано на рисунке 3.27б.

а б

Рис. 3.27. Структурная схема – а и таблица истинности - б R-S триггера на логичесих элементах ИЛИ-НЕ

Таблица 3.6
S	R
		X

Рис. 3.28. Обозначение и временные диаграммы работы D-триггера

D-триггеры имеют один информационный вход. Состоянию логической “1” соответствует единица на входе, а состоянию логического “0” – нулевой уровень входного сигнала. На практике наиболее часто применяются тактируемые D-триггеры. Условное обозначение

D-триггера и временные диаграммы его работы приведены на рисунке 3.28. Из диаграммы видно, что при наличии информационного сигнала на D входе в моменты триггер не перекидывается. При приходе тактового импульса он перекинется (момент ), и примет исходное состояние при следующем тактовом импульсе в момент . Таким образом D-триггер характеризуется задерж кой во времени перекидывания триггера при приходе на его информационный D вход сигнала. D-триггеры конструируются на основе R-S триггеров.

а б

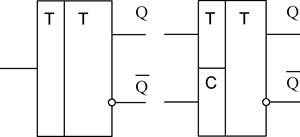

Рис. 3.29. Т-триггер

Т-триггер – триггер с счётным Т-входом. Характерным свойством Т-триггера является его переключение в противоположное состояние с приходом каждого очередного входного импульса. В виду его широкого применения в счётчиках импульсов его часто называют триггером со счётным запуском. Обычно он выполняется на базе R-S триггеров. Его условное обозначение приведено на рисунке 3.29а. Т-триггер может выполняться синхронным (рисунок 3.29б). В этом случае он имеет дополнительный вход С, на который подаются синхронизирующие импульсы.

а б в

Рис. 3.30. Схемы включения J-K триггера

J-K триггер получают на основе Т-триггеров. Они имеют дополнительные входы J и K. Наличие двух дополнительных входов расширяет функциональные возможности триггеров, в связи с чем J-K триггеры называют универсальными. При соответствующем включении J и K входов триггера могут быть получены R-S, D и T-триггеры. При этом R-S, D-T – триггеры получаются тактируемыми. R-S триггер (рисунок 30а) получают подачей на вход J сигнала S, а на вход K сигнала R. D-триггер создают (рисунок 3.30б) введением инвертора между входами J и K. Т-триггер (рисунок 3.30в) реализуют подключением J и K входов к входу Т.

В условном обозначении микросхемы триггера после номера серии имеют две буквы, первая из которых для всех триггеров буква Т, а вторая указывает тип триггера (В – JK-триггер, P – RS-триггер, M – D-триггер, Т – счётный триггер). Например, микросхема К555ТВ6 представляет собой два синхронных JK-триггера.
