Расчет маломощного выпрямителя

Приведенная ниже методика применима для расчета маломощных выпрямителей на полупроводниковых вен тилях.

Предполагается, что выпрямитель работает на нагрузку с емкостной реакцией, т. е. фильтр начинается с емкости.

1. Выбираем тип вентилей.

Определяем Uобр и значение тока через вентиль I_в = (1 - 1,5)I₀. По этим величинам выбираем тип и количество полупроводниковых диодов (табл.4.5). Полупроводниковые диоды одной группы также можно включать параллельно. При последовательном включении полупроводниковых диодов параллельно каждому из них следует включить сопротивление (50—100 кОм).

2. Принимаем сопротивление обмоток трансформатора r_тр в пределах (0,07 — 0,1)R_н для выпрямителей мощностью до 10 Вт и в пределах(0,05 - 0,08)R_н для выпрямителей мощностью 10—100 Вт. Здесь

= — сопротивление нагрузки выпрямителя.

3. Определяем внутреннее сопротивление выпрямителя

,

где — внутреннее сопротивление вентиля.

Для полупроводниковых диодов величиной можно пренебречь. При расчете мостовой схемы следует брать для двух последовательно включенных вентилей.

4. Вычисляем вспомогательный коэффициент А по формуле, приведенной в табл.3 для различных схем выпрямителей.

Таблица 3 - Формулы для расчета маломощных выпрямителей

Схема выпрямителя	А	U2,	Uобр	Im	I2	Iв,ср
Однополупериодная	3,2(r/Rн)	BU0	2,8U2	FI0	DI0	DI0
Двухполупериодная	1,6(r/Rн)	BU0	2,8U2	0,5FI0	0,5DI0	0,5DI0
Мостовая	1,6(r/Rн)	BU0	1,4U2	0,5FI0	0,7DI0	0,5DI0

По графикам, приведенным на рис. 11а, определяются коэффициенты В, F и D.

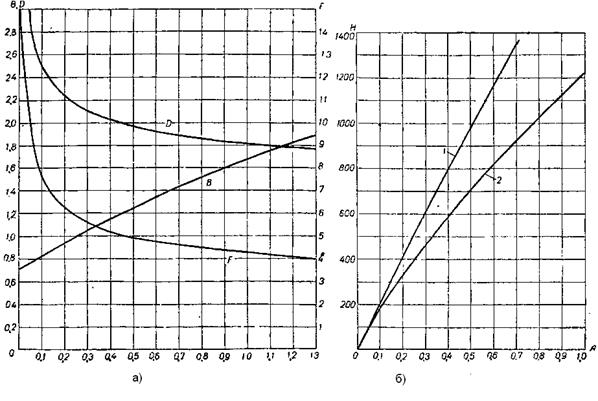

Рис.11. Графики для расчета выпрямителей и фильтров

По формулам, приведенным в табл.3, вычисляются значения обратного напряжения U_o6p, амплитуды тока через вентиль I_m, среднего значения тока через вентиль I_в,ср, напряжения U₂ и тока I₂ вторичной обмотки силового трансформатора.
