Не инвертирующий усилитель

Неинвертирующий усилитель можно получить путем заземления входного сопротивления R1 в схеме инвертирующего усилителя. При этом входной сигнал должен подаваться на неинвертирующий вход (рис.6.3).

Рис.6.3. Принципиальная схема неинвертирующего усилителя па ОУ

Напряжение обратной связи снимается с делителя напряжения, кото­рый образован резистором обратной связи Roc и резистором входного кон­тура R1. Это напряжение U_(-) равно:

(6.8)

Для идеального ОУ входное дифференциальное напряжение d U рав­но нулю, следовательно U_BX = U- и выражение (6.8) можно представить в виде:

(6.9)

Этим уравнением определяется назначение усилителя - усиливать, не изменяя знака входного сигнала. Коэффициент усиления с контуром об­ратной связи равен К = (1+R_0C/R1). Можно показать, что входной импеданс такой схемы Z_BX очень большой и выражается формулой:

(6.10)

где Z_BX - входной импеданс реального ОУ (порядка 10 МОм).

Также легко показать, что выходной импеданс схемы Z_BЫХ стремится к нулю, если коэффициент усиления ОУ с разорванной петлей ОС стано­вится очень большим. Таким образом, операционный усилитель, исполь­зуемый в неинвертирующей схеме, может являться буфером между схема-

ми на входе и выходе.

Особым является случай, когда R_0С ⁼ 0, а резистор R1 во входной це­пи отсутствует (рис.6.4). При этом U_BЫx = U_BX, Z_BX=Z*-A, Z_BbIX = Z_Bblx/A, где Z_BbIX - выходной импеданс реального ОУ. Такая схема называется по­вторителем напряжения, т.к. коэффициент усиления по напряжению для нее равен 1. Эта схема используется для преобразования импеданса и мо­жет иметь большой коэффициент усиления по мощности.

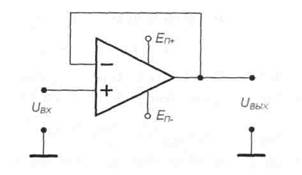

Рис.6.4. Принципиальная схема повторителя напряжения на ОУ
