Строительной площадки

Выбор сечения кабелей, питающих электропотребители

Определение центра нагрузок

Исходя из данных таблицы № 2, определяем центр электрической нагрузки стройплощадки:

1. Рассчитываем полные мощности отдельных групп электроприемников:

а) для башенного крана:

S_{Р БК} =

S_{Р БК} = = 282,5 кВА

б) для бетоносмесительного отделения:

Р_{Р БСО} = Р_{Р ВБ} + Р_{Р РН} + Р_{Р К}

Q_{Р БСО} = Q_{Р ВБ} + Q_{Р РН} + Q_{Р К}

S_{Р БСО} =

Р_{Р БСО} = 4,85 + 24,5 + 48 = 77,4 кВт

Q_{Р БСО} = 4,95 + 42,4 + 55,7 = 103,1 квар

S_{Р БСО} = = 128,9 кВА

в) для строящегося корпуса:

Р_{Р СК} = Р_{Р РИ} + Р_{Р СТ}

Q_{Р СК} = Q_{Р РИ} + Q_{Р СТ}

S_{Р СК} =

Р_{Р СК} = 0,883 + 11,1 = 12,0 кВт

Q_{Р СК} = 1,02 + 22,0 = 23,02 квар

S_{Р СК} = = 26,0 кВА

2. Координаты центра нагрузок определяем по формулам:

Таким образом, координаты центра нагрузок:

Х_о = 86,2 м

Y_о = 50,0 м

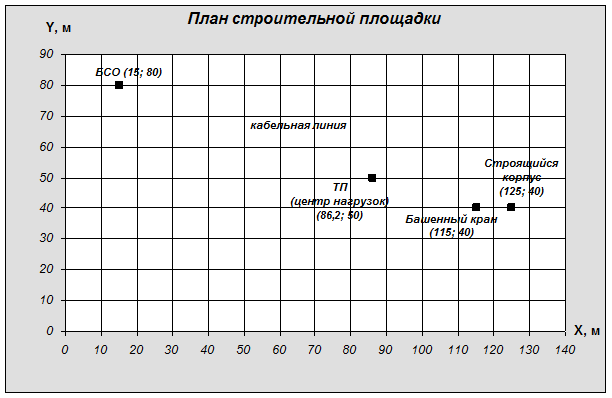

1. Наносим на плане строительной площадки помещение бетоносмесительного отделения, расположение башенного крана и строящегося корпуса, указываем центр нагрузок, в котором будет размещаться трансформаторная подстанция:

Учитывая масштаб, длина кабельной линии равна 76 м.

2. Согласно расчетам из раздела № 4 п. расчетная активная мощность группы электроприемников, входящих в состав электрооборудования бетоносмесительного отделения составляет 77,4 кВт.

3. Вычисляем расчетный ток бетоносмесительного отделения по формуле:

где:

Р_{Р БСО} – расчетная мощность группы приборов из бетоносмесительного отделения;

υ_Н – номинальное напряжение сети;

cos φ_П – коэффициент мощности.

4. По величине расчетного тока I_p из таблицы определяем сечение жил кабеля F = 95,0 мм².

5. Выбираем четырехжильный кабель марки АВВГ, включающий в себя три токоведущие жилы и нулевой провод, т. к. нагрузка от работы агрегатов электрооборудования может быть несимметричной: АВВГ 3х95+1х35.

Расшифровка маркировки: силовой четырехжильный кабель с тремя токоведущими жилами из алюминия сечением 95 мм² и нулевой жилой сечением 35 мм².

6. Выбираем плавкую вставку предохранителя, соблюдая условие:

I_В > I_p

где:

I_В – ток плавкой вставки предохранителя

Принимаем предохранитель ПР-2-200 на 200 А.

7. Проверяем правильность выбора сечения кабеля по условию допустимой величины потери напряжения, приняв ее значение 5 %.

где:

l – длина линии в км;

R₀ – удельное активное сопротивление;

х₀ – индуктивное сопротивление.

Т. о. падение напряжения не превышает заданной величины, т. е. Δυ% = 1,67 % < Δυ_доп% = 5 % и выбранное сечение кабеля отвечает требованиям пожаробезопасности и допустимой величины потерь напряжения в линии, а кабель АВВГ 3х95+1х35 может быть использован для питания бетоносмесительного отделения строительной площадки.
