Порядок виконання роботи. «Дослідження генератора трикутної напруги на двох
|
|
|
|
Мета роботи
Лабораторна робота № 10
«Дослідження генератора трикутної напруги на двох
операційних підсилювачах»
1.1. Вивчення принципу дії автогенератора трикутної напруги.
2.1. Ознайомитися з лабораторним стендом (панель № 7).
2.2. Накреслити схему генератора (рис. 1).

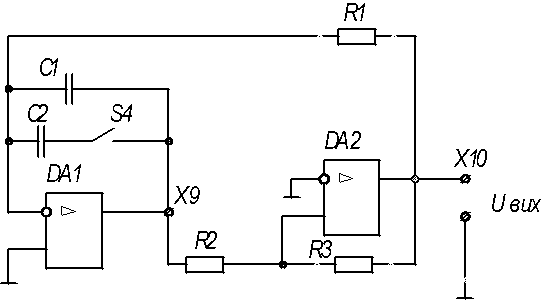

Рис. 1. Генератор трикутної напруги
Схема генератора побудована на двох операційних підсилювачах і складається з інтегратора (DA1) і тригера Шмітта (DА2). Трикутна напруга формується на виході DА1, а прямокутна на виході DА2. При заземленому інвертуючому вході пороги спрацьовування і відпускання тригера Шмітта визначаються відношенням опорів резисторів
, які задають амплітуду і частоту трикутних коливань.
2.3. Зняти осцилограми в контрольних точках схеми. Кнопка S4 віджата. З'єднати провідниками гнізда «Y1(I)» і Х10, «Y3(II)» і Х9. Використовуючи ручки осцилографа розташувати на його екрані діаграми сигналів у вказаних точках схеми і замалювати їх.
2.4. Виміряти за допомогою осцилографа період коливань T 1генератора. Потім натиснути кнопку S4 і зафіксувати період коливань Т2. Розрахункове значення періоду коливань визначається з виразу
,
де С – ємкість конденсатора, включеного в ланцюг зворотного зв'язку інтегратора.
Дані схеми: R1 = 16 кОм, R2 = 10 кОм, R3 = 16 кОм, С1 = С2 = 0,022 мкФ.
|
|
|
|
|
