Выбор схемы

Оконечный каскад, являясь основным потребителем мощности от источника питания, вносит наибольшие нелинейные искажения. В двухтактном каскаде допускаются пульсации напряжения (тока) источника питания в три-пять раз больше, чем в однотактном. Если колебательная мощность не превышает 20 мВт, применяют однотактный каскад. При мощности 20¸70 мВт выгодно использовать двухтактный каскад в режиме АВ, а при большей мощности - только в режиме В.

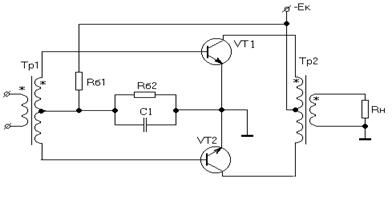

Рис. 2.1 – Схема двухтактного трансформаторного силительного каскада

Из трех возможных схем включения транзисторов наиболее распространенная - с общим эмиттером. Ее применение позволяет получить заданную выходную мощность при меньшей, по сравнению с другими схемами, затрачиваемую входную мощность. Относительно высокий уровень нелинейных искажений, являющийся основным недостатком каскада с ОЭ, не так сильно сказывается при использовании двухтактной схемы ввиду компенсации четных гармоник. Он может быть также уменьшен введением отрицательной обратной связи и подбором транзисторов с минимальным разбросом параметров.

Воспользуемся схемой двухтактного трансформаторного усилителя мощности, представленной на рисунке 2.1.

1. Выбор КПД трансформатора выполняем по таблице зависимости КПД отмощности.

Таблица 2.1. Зависимость КПД трансформатора от мощности.

Pн,Вт	0,1	0,1-1	1-10	10-100
hтр	0,65	0,65-0,75	0,75-0,85	0,84-0,93

Выбираем h_тр = 0,85. Диапазон изменения (0,84 – 0,93).
