ЛЕКЦИЯ 7. УСТРОЙСТВА ДЛЯ ОБЛЕГЧЕНИЯ ПУСКА

1. ОБЩИЕ СВЕДЕНИЯ

При пуске карбюраторных и дизельных двигателей в условиях низких температур (-30 ºС) должны применяться устройства для облегчения пуска, а при температурах -40 ºС и ниже должна применяться система предпускового подогрева. Наибольшее количество устройств, облегчающих пуск холодного двигателя, разработано для дизелей. К ним можно отнести устройства:

– повышающие температуру в конце такта сжатия (свечи подогрева и электрофакельный подогрев впускного воздуха),

– обеспечивающие калоризаторное воспламенение впрыснутого в цилиндры топлива (свечи накаливания),

– обеспечивающие подачу в цилиндры двигателей легковоспламеняющейся жидкости.

Для бензиновых двигателей выпускаются устройства для впрыскивания легковоспламеняющейся жидкости, имеющей компаненты с низкой температурой самовоспламенения. Её применение облегчает воспламенение топлива и повышает эффективность его сгорания. Разработаны и выпускаются средства подогрева аккумуляторных батарей.

В отечественной практике применяются пусковые легковоспламеняющиеся жидкости «Арктика» для карбюраторных двигателей и «Холод – 40» для дизелей. Пусковая жидкость впрыскивается во впускной трубопровод или патрубок воздушного фильтра.

Промышленностью выпускается много различных типов предпусковых подогревателей. Они работают на том же топливе, что и двигатель. Время подготовки двигателя к принятию нагрузки (разогрев, пуск и прогрев в режиме холостого хода) с применением предпускового подогревателя и подогрева аккумуляторной батареи при температуре -60 ºС не должно превышать 45 мин.

2. СВЕЧИ НАКАЛИВАНИЯ И ПОДОГРЕВА ВОЗДУХА

2.1. Свечи накаливания.

Свеча накаливания с открытым нагревательным элементом (рис.7.1, а) устанавливается в камере сгорания двигателя таким образом, чтобы раскалённая спираль 3 находилась на некотором расстоянии от границы струи распыляемого топлива. Если струя топлива задевает спираль, процесс воспламенения улучшается, но сокращается срок службы свечи.

Спираль накаливания 3 (рис. 7.1, б) штифтовой свечи находится в закрытом кожухе 5, заполненном изоляционным материалом с высокой теплопроводностью. Кожух свечи изготавливают из железо-никель-хромового сплава «инконель». Штифтовую свечу в камеру сгорания устанавливают так, чтобы конус струи распыляемого топлива касался раскалённого конца её кожуха.

Чаще используют однополюсные штифтовые свечи, потребляющие токи силой 5 и 10 А при напряжениях соответственно 24 и 12 В. Двухполюсные свечи для двухпроводных схем потребляют токи силой до 50 А при напряжении 1,7 В. Время прогрева штифтовой свечи составляет 1 ÷ 2 мин. Преимуществом штифтовых свечей по сравнению со свечами открытого типа является большая механическая прочность и больший срок службы, так как их спирали не окисляются кислородом воздуха.

Пуск дизелей при использовании свечей накаливания обеспечивается до температур -10 ÷ -15 ºС при частоте вращения коленчатого вала 60 ÷ 80 мин^-1.

2.2. Свечи подогрева воздуха во впускном трубопроводе

На дизелях с неразделёнными камерами сгорания применяют электрические свечи и электрофакельные подогреватели для нагрева воздуха, поступающего в цилиндры двигателя при такте впуска. Целью подогрева воздуха является повышение температуры в конце такта сжатия и, тем самым, улучшение условий образования, воспламенения и сгорания топливо-воздушной смеси.

Свеча СН – 150 подогрева воздуха во впускном трубопроводе (рис. 7.2,а) мощностью 400 Вт рассчитана на потребление тока силой 45 ÷ 47 А.

Спираль 1 свечи нагревается до температуры 900 ÷ 950 ºС через 40 ÷ 60 с после подключения к аккумуляторной батарее. Свечи подогрева устанавливают в начале впускного трубопровода или в местах разводки по каналам цилиндров.

Лучший теплоотвод от спирали 1 (рис. 7.2, б) впускному воздуху обеспечивается при использовании фланцевых свечей. Фланцевые свечи устанавливаются в разъёмах впускного трубопровода, что приводит к большому разнообразию их конструкций, но усложняет конструкцию трубопровода.

Применение свечей СН – 150 позволяет снизить минимальную температуру пуска на 5 ÷ 10 ºС. Эффективность работы свечей снижается из-за потери теплоты при большой длине трубопровода. Поэтому их используют на дизелях с малыми рабочими объёмами, пуск которых должен обеспечиваться до темперетур -12 ÷ -17 ºС.

3. ЭЛЕКТРОФАКЕЛЬНЫЕ ПОДОГРЕВАТЕЛИ ВОЗДУХА

На дизелях устанавливают электрофакельные подогреватели воздуха во впускном трубопроводе, что в сочетании с маловязким моторным маслом позволяет снизить минимальную температуру пуска холодного дизеля на 10 ÷ 15 ºС. В электрофакельных подогревателях через электрическую спираль проходит ток небольшой силы, так как она служит только для подогрева, испарения и зажигания топлива. Воздух во впускном трубопроводе подогревается за счёт теплоты сгорания топливо-воздушной смеси.

Электрофакельное устройство дизелей автомобилей ЗИЛ моделей 133ГЯ, 133ВЯ состоит из двух факельных штифтовых свечей (рис. 7.3, а), электромагнитного топливного клапана (рис. 7.3, б), добавочного резистора с термореле (рис. 7.3, в) и элементов управления.

Дозирование топлива, его испарение, смешивание с воздухом, воспламенение и сгорание происходит в факельной штифтовой свече. Топливо, подаваемое к свече, очищается фильтром 5 (рис. 7.3, а), дозируется жиклёром 6 проходит по кольцевой полости между кольцевой вставкой и нагревателем 11. Объёмная испарительная сетка 2 в нижней части факельной свечи имеет большую испарительную поверхность и облегчает испарение топлива. Сетка окружена защитным экраном 1 с отверстиями для прохода воздуха. Экран предотвращает затухание пламени при увеличении скорости воздушного потока во впускном трубопроводе после пуска двигателя.

Электромагнитный топливный клапан открывает подачу топлива к факельным штифтовым свечам при подключении катушки 16 (рис. 7.3, б) к аккумуляторной батарее. При отключении питания электромагнитный клапан закрывается под действием пружины. Топливо к электромагнитному клапану подводится из системы питания дизеля.

Термореле имеет контакты и биметаллическую пластину 22 (рис. 7.3, в), расположенные внутри спирали 21 добавочного резистора. По мере прогрева за счёт теплоты, выделяемой добавочным резистором, биметаллическая пластина деформируется и замыкает контакты реле. Добавочный резистор уменьшает силу тока во время предварительного нагрева штифта факельной свечи и замыкается накоротко в момент включения стартера.

4. УСТРОЙСТВА ДЛЯ ПОДАЧИ ПУСКОВОЙ ЖИДКОСТИ

Пусковая жидкость «Арктика» или «Холод Д-40» может подаваться непосредственно в цилиндры двигателя вместе с основным топливом или с помощью специальных устройств во впускной трубопровод. Работа устройств для подачи пусковой жидкости во впускной трубопровод основана на пневматическом или механическом распылении жидкости. Использование пусковой жидкости и маловязкого масла обеспечивает пуск двигателя до температуры -30 ºС при вращении коленчатого вала с частотой 40 ÷ 55 мин^-1.

Автоматическое управление подачей пусковой жидкости возможно в устройствах, основанных на аэрозольном распылении (рис. 7.4). Пусковая жидкость находится под давлением в аэрозольном баллоне 13 с клапанным устройством. В качестве вытесняющего газа применяют пропан, бутан и другие газы, давление которых незначительно зависит от температуры и которые сами являются топливом. Аэрозольное пусковое устройство устанавливают с помощью кронштейна 5 в отсеке двигателя в легкодоступном для смены баллона месте.

Управление приспособлением дистанционное из кабины водителя. При включении электромагнита 7 якорь перемещается вниз, нажимает эмульсионной трубкой на шток клапана аэрозольного баллона и одновре- менно открывает проход для аэрозоли в трубопровод 10 через пластинчатый клапан 9. К форсунке 11 распылителя, расположенной во впускном трубопроводе двигателя, аэрозоль поступает через эмульсионную трубку 6 и внутреннюю полость якоря электромагнита 7.

Один аэрозольный баллон может обеспечить 8 ÷ 10 пусков двигателя при температуре –30 ºС. Для установки баллона его верхнюю часть совмещают с корпусом и прижимают к нему опорной пятой, перемещающейся по дужкам 3 с помощью регулировочного винта 1. Уплотнение в стыке баллона с корпусом обеспечивается резиновым уплотнителем 12.

5. ЭЛЕКТРИЧЕСКИЕ ПОДОГРЕВАТЕЛИ

Электрические подогреватели используются для подогрева жидкости в системе охлаждения двигателя, масла в картере, топлива в топливной системе и электролита аккумуляторной батареи. По принципу работы их разделяют на индукционные, полупроводниковые, электродные, сопротивлений, инфракрасные излучатели и т. д. Наибольшее распространение получили нагреватели сопротивлений.

Конструкция электрических подогревателей приведена на рис. 7.5. Требованиям электробезопасности в наибольшей степени удовлетворяют герметичные трубчатые электронагреватели (ТЭНы). ТЭН представляет собой металлическую оболочку в виде трубки из жаропрочного материала любой формы, внутри которой запрессована спираль из нихромовой проволоки, изолированная от оболочки наполнителем с высокой теплопроводностью (периглаз).

На двигателе установка ТЭНов не всегда возможна, поэтому их часто размещают в теплообменнике (котле). Такие теплообменники можно устанавливать вместо индивидуальных предпусковых подогревателей, работающих на жидком топливе. Для уменьшения потерь теплоты и расхода электроэнергии поверхность котла теплоизолируется.

Электроподогреватели компактны, надёжны в работе, обладают достаточным быстродействием, требуют минимальных затрат на обслуживание. При использовании ТЭНов возможна автоматизация процессов подогрева. Электроподогреватели можно применять не только для предпускового подогрева, но и в течение всего периода межсменной стоянки автомобиля.

6. ПРЕДПУСКОВЫЕ ПОДОГРЕВАТЕЛИ

Двигатель может быть оборудован индивидуальным предпусковым подогревателем. Подогрев картерного масла, блока цилиндров и подшипников коленчатого вала перед пуском позволяет уменьшить вязкость моторного масла и тем самым уменьшить момент сопротивления вращению и износ деталей двигателя при пуске. Подогрев головки и стенок блока цилиндров, впускного трубопровода улучшает условия смесеобразования и воспламенения топлива, способствует снижению минимальной пусковой частоты вращения.

Индивидуальные предпусковые подогреватели отличаются по типу теплоносителя, потребляемому топливу и степени автоматизации рабочего процесса. Все подогреватели должны быть пожаробезопасными. Не допускается вылет пламени на выходе газов из котла, скопление топлива в котле подогревателя как в период розжига котла, так и после его остановки. Система предпускового подогрева двигателя должна надёжно работать при её заполнении низкозамерзающей жидкостью и водой.

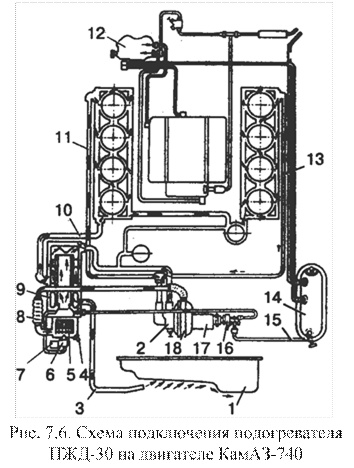

Дизельный подогреватель ПЖД-30 (рис. 7.6) устанавливают на автомобилях КамАЗ-740 и ЗИЛ-133ГЯ. Образование, воспламенение и сгорание топливо-воздушной смеси происходит в съёмной горелке 5 котла 9. Воспламенение топливо-воздушной смеси осуществляется свечой зажигания 4. Высокое напряжение подаётся на свечу от транзисторного коммутатора. Топливо из топливного бачка 14 подаётся к горелке 5 топливным насосом 16 и распыляется форсункой 6. Расход топлива регулируется редукционным клапаном топливного насоса16. В электромагнитном клапане 7 и в форсунке 6 предусмотрены фильтры тонкой очистки. Электромагнитный топливный клапан конструктивно объединён со штифтовой свечой и установлен на горелке.

Воздух под напором подаётся в горелку вентилятором 18. Для облегчения циркуляции жидкости между котлом 9 подогревателя и водяной рубашкой блока цилиндров в предпусковой период в насосный агрегат включён гидравлический насос 2. Привод гидравлического, воздушного и топливного насосов осуществляется от одного электродвигателя17.

Электрическая схема дистанционного управления подогревателем ПЖД-30 приведена на рис.7. 7. В схеме используется переключатель S, имеющий четыре положения. В положении 1 подогреватель выключен. Для включения подогревателя переключатель S переводится в положение 2. В этом положении включаются электродвигатель М насосного агрегата и электронагреватель ЕК топлива, потребляющие токи большой силы.

Через 15 ÷ 20 с переключатель переводят в нефиксируемое положение 3. В этом положении включаются электромагнитный клапан YA и транзисторный коммутатор. Подключение коммутатора к источнику питания вызывает ток в цепи L₁, С. В обмотке L₂ индуцируется Э.Д.С., открывающая транзистор Т. Сила тока в первичной обмотке L₁ и Э.Д.С. управляющей обмотки L₂ возрастают, а конденсатор С разряжается через открытый транзистор Т. Когда ток через первичную обмотку достигает номинального значения, Э.Д.С. управляющей обмотки уменьшается до нуля и транзистор закрывается. Сила тока первичной обмотки и магнитный поток резко уменьшаются, а Э.Д.С. вторичной обмотки L₃ увеличивается до величины, достаточной для пробоя искрового промежутка свечи зажигания EV. Далее процессы периодически повторяются. Стабилитроны D₁ и D₂ обеспечивают защиту транзистора Т от перенапряжений.

При установившемся горении, признаком которого является равномерный гул в котле подогревателя, необходимо снять усилие с переключателя S. При этом он автоматически переходит в положение 4. В этом положении транзисторный коммутатор отключается, а электродвигатель М, электронагреватель ЕК и электромагнитный клапан YA остаются в работе.
