Составляющие электропроводки

Выбор электропроводок, способов прокладки проводов и кабелей

Основными элементами любой электропроводки являются провода, кабели и шнуры. Что между ними общего и чем они отличаются друг от друга, станет понятным из краткого определения каждого из них. Проводом называется одна или несколько голых или изолированных жил. Жилы могут быть заключены в металлическую оболочку, обмотку или оплетку волокнистыми материалами или проволокой (в зависимости от условий прокладки и эксплуатации).

Кабель – это уже несколько изолированных проводов, закрытых герметичной металлической или неметаллической оболочкой. Поверх этой оболочки может иметься один или несколько защитных покровов, в том числе и броня (в зависимости от условий прокладки и эксплуатации).

Шнур представляет собой две или более гибкие жилы, соединенных между собой скруткой или общей неметаллической оплеткой. В зависимости от условий прокладки и эксплуатации шнур может иметь неметаллическую оболочку или защитное покрытие.

Жилы проводов, кабелей и шнуров могут быть алюминиевыми либо медными. Медные провода и кабели проводят в 1,5 раза большую плотность тока, чем алюминиевые; контактные соединения медной электропроводки прочнее, следовательно, проводка не перегревается; медные провода выдерживают большее количество деформаций и более стойки к коррозии, следовательно, проводка более долговечна. Но медные провода и кабели достаточно дороги: они стоят в 2–2,5 раза дороже аналогичных алюминиевых. Поэтому вопрос предпочтения того или иного вида материала решается самостоятельно.

Чтобы со знанием дела выбрать в магазине нужный кабель или провод, необходимо: во‑первых, разбираться в их маркировке; во‑вторых, знать, провод или кабель какой именно марки применяется для прокладки электропроводки в конкретных условиях.

В зависимости от условий окружающей среды все помещения подразделяются на 9 групп.

К первой группе относятся помещения сухие отапливаемые или неотапливаемые, если относительная влажность воздуха в них не превышает 60 %, температура – 30° C, нет токопроводящей пыли и химически активной среды. К таким помещениям относятся жилые комнаты дома.

Ко второй группе относятся помещения пыльные, если в помещении выделяется токопроводящая или нетокопроводящая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов. К ним относятся помещения, где используются сыпучие негорючие материалы (например, цемент).

К третьей группе относятся влажные помещения, кухни, лестничные клетки, неотапливаемые кладовые и т. п. где пары или конденсирующая влага выделяются временно в небольших количествах, относительная влажность воздуха 60–75 % (но не более).

К четвертой группе относятся помещения сырые, в которых относительная влажность воздуха длительно превышает 75 %, но менее 100 %, например хранилища для овощей.

К пятой группе относятся помещения особо сырые, когда относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы покрыты капельками влаги). К ним относятся теплицы, сараи, наружные установки под навесом, парники, подсобные неотапливаемые помещения.

Шестая группа – это помещения с химически активной или органической средой (например, хранилища минеральных удобрений, конюшни, птичники, другие помещения для животных).

Седьмая группа – жаркие помещения с постоянной температурой выше 35 °C, а в банях, парных и саунах – более 100° C.

К восьмой группе относятся пожароопасные зоны помещений, где хранятся горючие жидкости с температурой вспышки паров выше 45 °C (категория II–I), выделяются горючая пыль или волокна (категория II–II), содержатся твердые или волокнистые горючие вещества (категория II–IIа). К этой группе относятся зоны вне помещений с горючими жидкостями (температура вспышки паров выше 61 °C) или с твердыми горючими веществами.

Все постройки из деревянных конструкций относятся к категории пожароопасных – II–IIа.

К девятой группе относятся взрывоопасные зоны с установками, имеющими взрывоопасные газы или пары легковоспламеняющихся жидкостей.

Провода следует выбирать соответствующих марок обязательно в зависимости от условий окружающей среды. Способы их прокладки внутри и вне помещений выбираются после определения всех условий (табл. 2, 3).

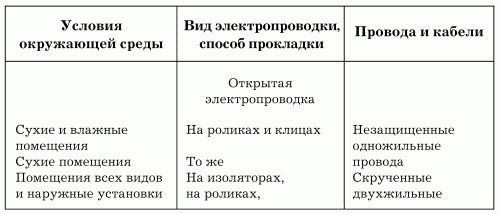

Таблица 2. Виды электропроводки, способы прокладки проводов и кабелей

Таблица 2 (продолжение). Виды электропроводки, способы прокладки проводов и кабелей

Таблица 2 (продолжение). Виды электропроводки, способы прокладки проводов и кабелей

Таблица 3. Виды электропроводок, кабелей и способы их прокладки с соблюдением условий пожарной безопасности

Таблица 3 (продолжение). Виды электропроводок, кабелей и способы их прокладки с соблюдением условий пожарной безопасности

Маркировка проводов и кабелей состоит из ряда букв и цифр, несущих информацию о материале токопроводящих жил, изоляции и оболочки, о характере изоляции и оболочки, о количестве жил в проводе и кабеле и о величине их сечения:

– первой в маркировке стоит заглавная буква, обозначающая материал токопроводящих жил: алюминий – А, медь – буква опускается;

– следующая группа заглавных букв (одна или две) в маркировке проводов характеризует их вид: П – провод или ПП – плоский провод; в маркировке кабелей на этом месте обозначен материал изоляции: В – поливинилхлорид, П – полиэтилен, Р – резина, Н – нейрит;

– третье место в маркировке кабелей занимает материал оболочки (значение буквенных символов материала оболочки аналогично значению буквенных символов материала изоляции);

– далее зашифрованы дополнительные сведения: Г – гибкий, Н – негорючий;

– на последнем месте стоят цифровые символы, говорящие о количестве жил и их сечении.

Характеристики марок проводов и кабелей, наиболее часто используемых для прокладки электропроводки в бытовых условиях, приведены в табл. 4.

Таблица 4. Марки проводов и кабелей для прокладки электропроводки

Чтобы выбрать марку провода или кабеля для конкретных целей, можно пользоваться данными не только табл. 2, 3, но и табл. 5.

Таблица 5. Марки проводов и кабелей для конкретных условий

Среди рекомендуемых материалов для прокладки электропроводки шнуры не значатся не случайно – у них назначение другое: шнуры используют в основном для подключения к сети бытовых электроприборов.

Шнуры, так же как провода и кабели, имеют свою маркировку, в которой на первом месте стоит заглавная буква Ш (шнур), остальные буквенные символы характеризуют материал изоляции и дополнительные сведения и имеют значения, аналогичные значениям буквенных символов в маркировке проводов и кабелей.

В настоящее время заводы‑изготовители бытовой электротехники устанавливают на свои изделия в основном шнуры марок ШВ‑1, ШВ‑2 и ШВВП, поливинилхлоридная изоляция которых опрессована в неразборную вилку. Нагревательные электроприборы (утюги, плитки) оснащают шнурами с резиновой изоляцией марок ШРС и ШТР. Для питания электрическим током легких светильников используют шнуры марки ШПС, которые одновременно выполняют роль несущей конструкции, поэтому оснащены специальной грузонесущей оболочкой.

Теперь о том, как правильно подобрать провода и кабели для прокладки электропроводки по величине сечения жил исходя из конкретных условий: максимального значения силы тока, нагревающего изоляцию; механических нагрузок на провод, в том числе в контактных зажимах концевых устройств электропроводки. Дело в том, что рабочая температура проводов и шнуров не должна превышать 65 °C, если их оболочка резиновая, и 70 °C, если оболочка пластмассовая (величины температур даны с учетом температуры окружающего воздуха, то есть если комнатная температура равна 20 °C, то допустимый перегрев изоляции – 45 и 50 °C соответственно).

Таким образом, между величинами сечения жил проводов (кабелей) и током, проходящим по ним, имеется прямая связь (табл. 6), которую необходимо принимать в расчет при построении схемы и непосредственно при прокладке электропроводки.

Таблица 6. Допустимые значения силы тока

Следует отметить, что данные табл. 6 приемлемы, если электропроводка открытая. Если же производится монтаж скрытой проводки, да еще из нескольких проводов в одном канале (трубе), то значение допустимого тока в них должно быть уменьшено на 10–20 %. Такая поправка принимается на том основании, что в этом случае провода будут нагревать друг друга. Кроме того, в условиях скрытой проводки охлаждение гораздо хуже.

Что же касается зависимости допустимого тока, проходящего по шнурам, то здесь за основу следует взять следующие соотношения (сечение жилы (мм²): допустимое значение силы тока (А): 0,35: 7; 0,5: 10; 0,7: 14; 1: 22; 1,5: 26 и 2: 31.

Сечение жилы (не путать с площадью поперечного разреза) определяется по формуле:

S = 0,78d²,

где S – сечение жилы в мм²,

d – диаметр жилы в мм.

Диаметр жилы проще всего измерить штангенциркулем (точность измерения достаточно высока – до 0,1 мм, поэтому возможной незначительной ошибкой можно пренебречь). Если же данного измерительного инструмента под руками не оказалось, то для измерения диаметра жилы можно воспользоваться таким нехитрым способом: небольшой отрезок очищенной от изоляции жилы намотать на толстый гвоздь, отвертку или любой другой стержень и крепко сжать витки провода; полученную спираль измерить слесарной линейкой (с ценой деления 0,5 мм) и эту длину разделить на количество витков. Но такой способ измерения дает уже большую погрешность.

Для определения сечения многожильного провода или кабеля достаточно рассчитать сечение одной жилы и полученную величину умножить на число жил.

Сечение жил при малых токах, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Оно не должно быть меньше 2 мм² для алюминиевой жилы и 1 мм² для медной жилы. Если открытая проводка внутри помещения выполнена на роликах, сечение алюминиевой жилы не должно быть меньше 2,5 мм².
