Трехфазные трансформаторы






Создание трехфазных трансформаторов относится к периоду 1889–1891 гг. Первые промышленные образцы трансформаторов созданы выдающимся русским электротехником М. О. Доливо‑Добровольским.

Рис. 40. Трехфазный трансформатор

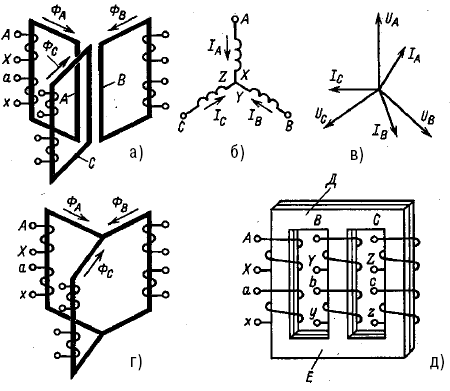

Трехфазный трансформатор состоит из трех однофазных, магнитопроводы которых объединены в один общий трехстержневой (рис. 40д). Действительно, если три однофазных двухобмоточных трансформатора расположить, как изображено на рисунке 40а, а их первичные обмотки соединить звездой (рис. 40б) и подключить к трехфазной сети, то в них возникнут токи холостого хода. Токи будут иметь одинаковое значение, но будут сдвинуты друг относительно друга на 120° (рис. 40в). Магнитные потоки, создаваемые токами, также будут сдвинуты на 120°. Сумма магнитных потоков, так же как и токов, будет равна нулю. Если объединить три стержня АВС однофазных трансформаторов в один, то в этом стержне магнитного потока не будет, и надобность в нем отпадает. В результате образуется трехфазный трансформатор (рис. 40г). Но изготовление такого трансформатора технически и технологически затруднено. Действительно, гораздо удобнее расположить стержни магнитопровода в одной плоскости, как изображено на рисунке 40д.

По сути дела, ничего не изменится. Но при этом немного уменьшится длина магнитопровода для среднего стержня В. Это несколько нарушит симметрию магнитопровода трансформатора и приведет к тому, что намагничивающий ток (ток холостого хода) обмотки среднего стержня В будет несколько меньше, чем ток обмоток стержней А и С, но асимметрия не имеет практического значения.

Итак, трехфазный двухобмоточный трансформатор (рис. 40д) имеет один трехстержневой магнитопровод с двумя обмотками на каждом из стержней.

Каждая фаза трехстержневого трансформатора представляет собой по существу однофазный трансформатор. Поэтому анализ работы и расчет трехфазных трансформаторов при равномерной нагрузке каждой фазы аналогичны однофазным и схема замещения изображается для одной фазы.

Начала и концы первичных обмоток обозначаются большими буквами – соответственно, AX, BY, CZ, вторичных обмоток – малыми буквами ax, by, cz.

Фазы вторичных обмоток, так же как и первичных, могут быть соединены звездой или треугольником.
