Васюнина М.Л., Солянникова С.П.,

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЦЕПИ ВСПОМОГАТЕЛЬНЫХ МАШИН МВ1-4, КТЭ-6, ФРНБ-455

Построение электрической цепи вспомогательных машин зависит от значения напряжения и рода тока, выбранного для питания их привода, способов ограничения пусковых токов, способа обогрева кабин электровоза, характера защиты цепей от перегрузок и коротких замыканий. Электрические цепи привода вспомогательных машин на электровозах постоянного и переменного тока значительно различаются [10].

Вспомогательные цепи каждой секции включают в себя электромашин-ный преобразователь АМ-Г, электродвигатель компрессора МК, электродвигатель вентилятора MB и восемь электрических печей Пч1-Пч8 мощностью 1 кВт каждая. Это оборудование объединено в общую цепь, для защиты которой от перегрузок и коротких замыканий применены различного рода реле (в частности, дифференциальное ДР), воздействующие на быстродействующий выключатель БВ.

Электромашинный преобразователь, состоящий из двигателя и генератора, смонтированных на одном валу, служит для питания обмоток возбуждения тяговых двигателей в режиме рекуперации.

Электродвигатели вентиляторов могут работать в режимах высокой и низкой скорости. При работе в режиме высокой скорости к двигателям вентиляторов подводится полное напряжение контактной сети 3000 В. Когда вентиляторы работают в режиме низкой скорости на двухсекционном электровозе и двух двухсекционных электровозах, управляемых по системе многих единиц, соединяют последовательно два двигателя вентиляторов (напряжение 1500 В на каждом двигателе), а на трехсекционном - три (на каждом двигателе напряжение 1000 В). Переключение с одного режима на другой производится специальным дистанционным двухпозиционным переключателем вентиляторов ПкВ.

Переключатели вентиляторов ПкВ могут быть кулачкового или барабанного типа. Электровозы имеют переключатели, подобные по устройству реверсору. Разница заключается только в ином расположении кулачков. На электровозе ВЛ11 установлен переключатель барабанного типа.

Так как генераторы управления приводятся во вращение двигателями вентиляторов, то при переходе с высокой частоты вращения на низкую соответственно уменьшается и напряжение генераторов. Если в режиме высокой частоты вращения напряжение каждого генератора равно 50 В, то при низкой оно будет примерно в 2 раза меньше, т. е. 25 В. Чтобы не нарушать нормальной работы цепи управления, генераторы управления тоже переключают с параллельного соединения на последовательное. Для этого используют переключатель вентиляторов, на котором предусмотрены дополнительные сегменты и пальцы [10].

Кабины машиниста отапливаются электрическими печами Пч1-Пч8; они включены в две параллельные группы по четыре последовательно в каждой. Для обогрева недействующей кабины машиниста соединяют последовательно восемь печей: для этого нож переключателя Рз2 нужно поставить в верхнее положение и включить соответствующую кнопку Электрические печи I группы.

На электровозах установлено по шесть электрических печей в кабине; они также разбиты на две параллельные группы. Локомотивная бригада может включить одну или две группы печей.

Кожуха печей надежно соединены с кузовом электровоза, т. е. заземлены. Это предохраняет обслуживающий персонал от случайного попадания под высокое напряжение при повреждении изоляции печи.

Напряжение в контактном проводе колеблется иногда в очень больших пределах. В соответствии с этим частота вращения двигателей вентиляторов изменяется; изменяется и напряжение генераторов управления. Чтобы автоматически поддерживать напряжение генераторов постоянным, используют специальные регуляторы напряжения.

В зависимости от частоты вращения двигателей эти регуляторы изменяют значение тока возбуждения, вводя в цепь возбуждения или выводя из нее резисторы или подключая их параллельно обмоткам возбуждения.

Автоматическое включение и выключение компрессоров осуществляется специальным регулятором давления.

Регулятор выключает компрессор, когда давление в главных резервуарах достигает 0,9 МПа (и вновь включает, когда оно понизится до 0,75 МПа). Разность в давлении 0,15 МПа не сказывается на работе аппаратов, приводимых в действие сжатым воздухом (тем более, что ко всем аппаратам, за исключением устройств пескоподачи и звуковых сигналов, сжатый воздух подводится через понижающие редукторы), зато оказывается возможным реже включать и выключать компрессоры [10].

Это снижает расход электрической энергии и уменьшает износ оборудования. Для облегчения условий пуска в цепях электродвигателя вентилятора MB и преобразователя АМ-Г установлены электромагнитные контакторы К56 и К57, автоматически шунтирующие пусковые резисторы после запуска машин.

Каждая из вспомогательных цепей, содержащая двигатели, имеет постоянно включенные демпферные резисторы для ограничения токов в двигателях. Вспомогательные машины и электрические цепи включаются электромагнитными контакторами К51-К55, управляемыми кнопочными выключателями из кабины машиниста.

Рассмотрим схему вспомогательных цепей восьмиосного электровоза переменного тока на примере секции электровоза (рисунок 4.1).

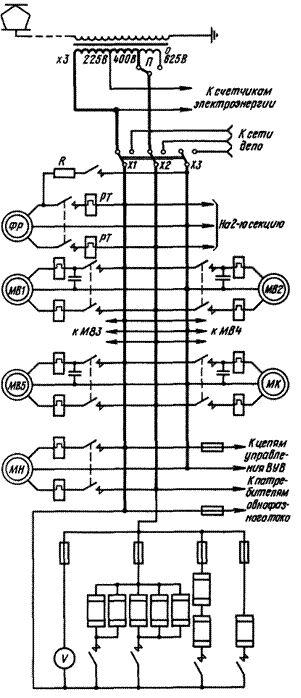

Рисунок 4.1- Принципиальная схема высоковольтных вспомогательных цепей секции электровоза ВЛ80

Расщепитель фаз ФР присоединен параллельно к шинам XI Х2, ХЗ. Шины XI и Х2 подключены к обмотке собственных нужд трансформатора, рассчитанной на 400 В.

Пуск расщепителя фаз, как уже было сказано, осуществляется с помощью пускового резистора R. Потребителями трехфазного тока являются асинхронные электродвигатели с короткозамкнутым ротором: МВ1, МВ2 - вентиляторов охлаждения тяговых двигателей; МВЗ, МВ4 - спаренных вентиляторов охлаждения выпрямительно-инверторных преобразователей, сглаживающих реакторов, радиаторов тягового трансформатора; МВ5 -вентилятора охлаждения блока стабилизирующих резисторов и выпрямительной установки возбуждения; МК - компрессора; МН - масляного насоса системы охлаждения трансформатора.

Перечисленные асинхронные двигатели включаются соответствующими контакторами; при этом включаются конденсаторы между линейной и генераторной фазами двигателя (кроме электродвигателя МН), что облегчает запуск и условия работы двигателей, так как улучшается симметрия трехфазной системы [10].

Электродвигатель вентилятора МВ5 включается только в режиме рекуперативного торможения.

Отметим, что на электровозах ВЛ80 других модификаций установлено по четыре двигателя для вентиляции силового оборудования каждой секции. Охлаждение оборудования, используемого в режиме торможения, осуществляется спаренными вентиляторами.

Все двигатели защищены от перегрузок и коротких замыканий тепловыми реле. От обмотки собственных нужд получают питание печи для обогрева кабины машиниста, обогреватели санузла, нагреватели калорифера обдува лобовых стекол кабины.

В исключительных случаях допускается снижение напряжения в кон-тактной сети до 19 000 В. Для того чтобы по-прежнему к вспомогательным машинам подводилось напряжение 400 В, с помощью переключателя их подключают к выводу 0 обмотки собственных нужд трансформатора. Вольтметры, включенные во вспомогательные цепи, отградуированы по напряжению контактной сети.
