Измерительные трансформаторы напряжения

Ø Трансформатор напряжения — трансформатор, питающийся от источника напряжения и преобразующий напряжение в пер­вичной обмотке в прямо пропорциональное ему напряжение вто­ричной обмотки.

Измерительные трансформаторы напряжения включаются параллельно основной цепи. Режим их работы должен быть близок к режиму холостого хода. Поэтому первичная и вторичная обмотки выполняются многовитковыми и из­готавливаются из тонкого провода и их сопротивление достаточно велико. Со­отношение между количеством витков в обмотках соответствует коэффициенту передачи трансформатора.

Зажимы из­мерительных трансформаторов напряже­ния имеют следующую маркировку:

· Х, А - первичная обмотка

· х, а – вторичная обмотка

Применение трансформатора напряжения позволяет защитить измери­тельные цепи и устройства управления от высокого напряжения. Измери­тель­ные трансформаторы используются для решения двух основных задач:

· гальваническая развязка измерительных устройств и измерительных преобразователей от высокого напряжения.

· преобразование высоковольтного сигнала в низковольтный с целью его дальнейшей обработки и использования.

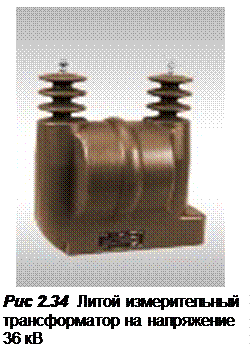

Измерительные трансформаторы напря­жения могут быть однофазными и трехфазными, иметь различной тип изоляции. Трехфазные трансформаторы напряжения применяются при напряжении до 18 кВ, однофазные – на любые напряжения. В сухих трансформаторах изоля­цией между обмотками служит электрокартон. Такие трансформаторы применяются в установ­ках до 1000 В. В трансформаторах напряжения с масляной изо­ляцией, которые применяются при напряжениях до 1150 кВ, обмотки и магни­топровод залиты маслом, которое служит для изоляции и охлаж­дения. В последнее время все больше использу­ются измерительные транс­форматоры с литой изоляцией, в которых и об­мотка и магнитопро­вод заливаются затверде­вающим полимерным компаундом. Такие трансформаторы выпуска­ются на напряжения до 24-36 кВ и имеют суще­ст­венно более стабильные характеристики, а следовательно и более высокий класс точности.

В зависимости от характера электриче­ской цепи, для которой они предназначаются трансформаторы напряжения могут иметь как заземлен­ную, так и глухо изолированную пер­вичную обмотку.

включаются параллельно основной цепи. Режим их работы должен быть близок к режиму холостого хода. Поэтому первичная и вторичная обмотки выполняются многовитковыми и изготавливаются из тонкого провода. Соотношение между количеством витков в обмотках соответствует коэффициенту передачи трансформатора
