Построение сетевого графика

Сетевой график представляет собой информационно-динамическую модель, в которой изображаются взаимосвязи и результаты всех работ, необходимых для достижения конечной цели проектирования. При построении сетевого графика используются два графических элемента: работы и события.

Работа – это процесс, требующий затрат времени, наличия исполнителей и материальных ресурсов. Событиями называются результаты проведенных работ, на графике события показываются кружками с номером. Сетевой график строится по данным табл. 4.3 и представлен на рис. 4.6.

Таблица 4.3 – Список работ сетевого графика

№	Код работы	Наименование работы	Продолж., дни
	1 – 2	Составление и утверждение ТЗ
	2 – 3	Подбор литературы
	3 – 4	Особенности защиты информации в компьютерных системах и сетях
	4 – 5	Типы алгоритмов шифрования
	5 – 6	Слепая подпись
	6 – 7	Криптосистема Рабина
	7 – 8	Алгоритм шифрования Вильямса
	8 – 9	Преимущество алгоритмов Рабина и Вильямса перед RSA
	9 – 10	Электронная цифровая подпись Рабина
	10 – 11	Алгоритм слепой подписи на базе ЭЦП Рабина
	11 – 12	Проверка на анонимность слепой подписи на базе ЭЦП Рабина
	12 – 13	Фальсификация цифровой подписи Рабина
	13 – 14	Компрометация слепой подписи на базе ЭЦП Рабина
	14 – 15	Расчет экономической части
	15 – 16	Разработка мер по ОТ
	16 – 17	Оформление пояснительной записки

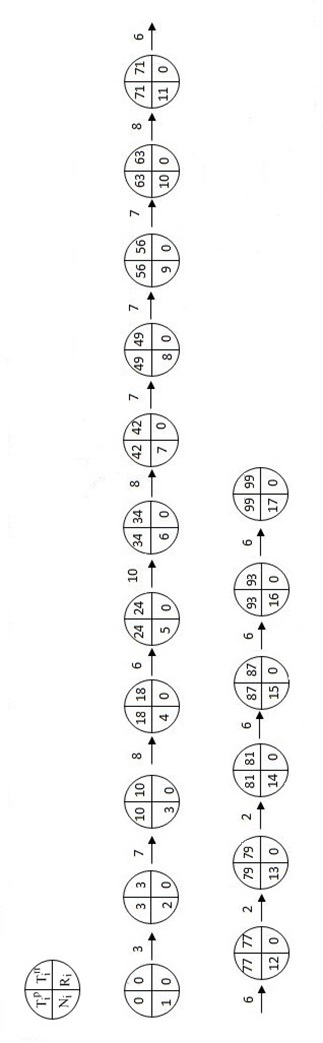

Рисунок 4.6 – Сетевой график разработки алгоритма слепой подписи
