Билет №6. 1. Способы и средства электрозащиты в схеме с заземленной нейтралью

1. Способы и средства электрозащиты в схеме с заземленной нейтралью.

Способы и средства электрозащиты.

1. изоляция токоведущих частей с устройством непрерывного контроля; +
2. компенсация емкостных токов; +
3. защитное заземление; + (при U > 1000В, с любым режимом нейтрали)
4. выравнивание потенциалов;?
5. зануление; +
6. защитное отключение; +
7. электр. разделение сетей;?
8. применение малых напряжений; +
9. ограждение; +
10. блокировка, сигнализация, знаки безопасности; +
11. средства индивидуальной защиты. +

Для ответа на вопрос дальнейшее скорее всего не нужно!!!

Схема с заземленной нейтралью.

В трехфазной трехпроводной сети с изолированной нейтралью силу тока (А), проходящего через тело человека при прикосновении к одной из фаз сети в период ее нормальной работы (рис. 1), определяют следующим выражением в комплексной форме:

I_Ч = U_Ф/R_Ч + Z/3,

где Z – комплекс полного сопротивления одной фазы относительно земли.

1000 B

Рис. 1. Схема сети с изолированной нейтралью

Если емкость проводов относительно земли мала, т.е. С = 0, а сопротивления изоляции фаз относительно земли равны R₁ = R₂ = R₃ = R, то ток через человека будет равен

Iч =	3UФ	.
3RЧ + R

При хорошей изоляции (R = 0,5 МОм) ток имеет малое значение и такое прикосновение неопасно. Поэтому очень важно в таких сетях обеспечивать высокое сопротивление изоляции и контролировать ее состояние для своевременного устранения возникших неисправностей. Если в сети имеется большая емкость относительно земли (разветвленные кабельные линии), то однофазное прикосновение будет опасным, несмотря на хорошую изоляцию проводов.

,

где Х_с – емкостное сопротивление, равное 1/ c, Ом;

с – емкость фаз относительно земли.

В сетях с заземленной нейтралью сопротивление заземления нейтрали R_З очень мало по сравнению с сопротивлением утечек R. Поэтому ток, протекающий через человека, при прикосновении определяется фазным напряжением сети U_Ф, сопротивлением пола и сопротивлением заземления нейтрали R_З (рис. 2).

Рис.2 Схема сети с заземленной нейтралью.

Отсюда следует, что прикосновение к фазе трехфазной сети с заземленной нейтралью в период нормальной ее работы более опасно, чем прикосновение к фазе нормально работающей сети с изолированной нейтралью.

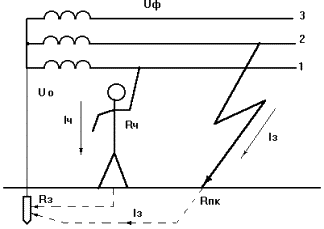

При аварийном режиме работы, когда одна из фаз сети замкнута на землю через относительно малое сопротивление R_ПК (фаза 2), и прикосновений человека к одной из двух других фаз, человек оказывается приблизительно под фазным напряжением (R_з мало, рис. 3) Это одно из преимуществ сетей с заземленной нейтралью с точки зрения безопасности.

Рис. 3 Векторная диаграмма при замыкании на землю

При анализе сетей напряжением выше 1000 В следует отметить эти сети имеют

большую протяженность, обладают значительной емкостью и высоким значением сопротивления изоляции. Поэтому в этих сетях утечкой тока через активное сопротивление изоляции можно пренебречь и учитывать только утечку тока через емкость фазы относительно земли. Следовательно, прикосновение к этим сетям является опасным не зависимо от режима нейтрали.

Сети с изолированной нейтралью целесообразно применять при условии хорошего уровня поддержания изоляции и малой емкости сети. (сети электротехнических лабораторий, небольших предприятий и т. д.).

Сети с заземленной нейтралью следует применять, где невозможно обеспечить хорошую изоляцию проводов (из-за высокой влажности, агрессивной среды, больших емкостных токов и т.д.). Примером таких сетей являются крупные современные предприятия.
