Магнитоэлектрические реле

Магнитоэлектрическое реле.

Продольная дифференциальная защита линий.

Принцип действия продольных дифференциальных РЗ основан на сравнении значения и фазы токов в начале и конце защищаемой ЛЭП.

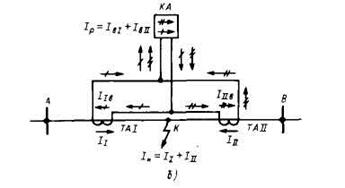

при КЗ на защищаемой ЛЭП (рис. 10.1,6) они направлены в разные стороны и, как правило, не равны друг другу. Следовательно, сопоставляя значение и фазу токов I1 и I2, можно определять, где возникло КЗ - на защищаемой ЛЭП или за ее пределами. Такое сравнение то­ков по значению и фазе осуществляется в реагирующем орга­не (реле тока). Для этой цели вторичные обмотки ТТ TA1 и ТА2, установленных по концам защищаемой ЛЭП и имеющих одинаковые коэффициенты трансформации, при помощи соединительного кабеля подключаются к дифференциально­му реле КА (реагирующему органу)

В нашей стране применяется схема дифференциальной РЗ с циркулирующими токами основанная на сравнении вторичных токов (рис. 10.1). Реаги­рующий орган - токовое реле КА включается параллельно вторичным обмоткам ТТ.

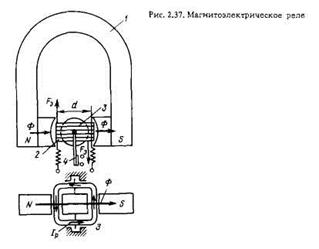

Магнитоэлектрическое реле (рис. 2.37) состоит из постоян­ного магнита 1, подвижной рамки 2, на которую намотана об­мотка 3, питающаяся током I_р, и контактов 4. Принцип рабо­ты магнитоэлектрических реле основан на взаимодействии тока 1_р в обмотке рамки с магнитным потоком постоянного магнита.

Сила, действующая на обмотку рамки:

F, = kB_M Iplώp,

где В_м - индукция магнитного поля постоянного магнита; I_p - ток в обмотке рамки; l - активная длина витка обмотки;

w_p - число витков обмотки рамки.

Вращающий момент, образованный силами F_a,

Mэ=Fэd = k'B_MI_p,

где - плечо пары сил

Угол поворота рамки принимается небольшим (5- 10°), а форма полюсов магнита подбирается таким образом, чтобы магнитное поле было равно­мерным. При этом магнитная индук­ция постоянна и момент про­порционален току :

Знак М_э и F₃ зависит от направления I_р в подвижной рамке реле. При показанном на рис. 2.37 направлении I_р направление F₃ определено по правилу "левой руки".

Таким образом, магнитоэлектрические реле реагируют на направление тока и поэтому, так же как и поляризованные реле, не могут работать на переменном токе. Магнитоэлектри­ческие реле имеют высокую чувствительность и малое потреб­ление. Мощность срабатывания достигает Вт и пре­восходит чувствительность поляризованных реле, что объяс­няется наличием сильного поля постоянного магнита 1и ма­лым противодействующим моментом подвижной системы.

Магнитоэлектрические реле имеют контактную систему с малой отключающей способностью. Зазор между контактами мал - около 0,3 - 0,5 мм. Магнитоэлектрические реле отличаются плохим возвратом. Надежный возврат этих реле обеспечи­вается подачей в обмотку реле тормозного тока, действующе­го на размыкание контактов. Время действия реле равно 0,01 - 0,02 с. Магнитоэлектрические реле применялись в ка­честве высокочувствительных нуль-индикаторов в схемах на выпрямленном токе и еще находятся в эксплуатации.

В настоящее время вместо них применяют электронные реле.
