Типы зондов КС

Те из электродов, которые имеют одно и то же назначение, мы будем называть парными.

Зонды КС принято обозначать сверху вниз, указывая между буквенными обозначениями электродов расстояние между ними в метрах. Такое обозначение называют символом зонда. Например, N 0,10 M 0,95 A.

Зонды, у которых сближены парные электроды, называются градиент-зондами; а зонды, у которых сближены непарные электроды - потенциал-зондами.

Точка записи 0, т. е. та точка зонда, к которой относятся результаты измерения, всегда располагается посредине между сближенными электродами, т. е. у градиент-зонда - между парными, а у потенциал-зонда - между непарными электродами.

Так, зонды, у которых парные электроды располагаются выше непарного, называются обращенными, а те, у которых парные ниже непарного - последовательными зондами. Зонды с одним питающим электродом называются однополюсными или зондами прямого питания, а зонды с двумя питающими электродами - двуполюсными или зондами взаимного питания. И последний термин из описания зондов - длина зонда L. У градиент-зонда за его длину принимают расстояние от удаленного электрода до середины расстояния между сближенными; у потенциал-зонда - расстояние между сближенными электродами, т. е. для потенциал-зонда всегда L=АМ, а для градиент-зонда L=АО или L=МО.

Рис. 1.2. Градиент и потенциал зонды КС

Кроме градиент- и потенциал-зондов существуют еще так называемые "специальные зонды". Так, зонд АМN, укоторого АМ=МN, с равным основанием может быть отнесен и к потенциал-, и к градиент-зондам. Такой зонд называется симметричным, за точку записи принимают точку М. Зонд МANN₁M₁AM₂N₂ представляет собой комбинацию обращенного и последовательного градиент-зондов и называется двойным градиент-зондом. Он хорошо дифференцирует высокоомный разрез. Существуют также одноэлектродные зонды, в которых один и тот же электрод играет роль и питающего и приемного. Такие зонды удобны для одножильного каротажного кабеля.называется дифференциальным зондом Альпина. Зонд

Рис. 1.3. Специальные зонды КС

Форма кривых КС

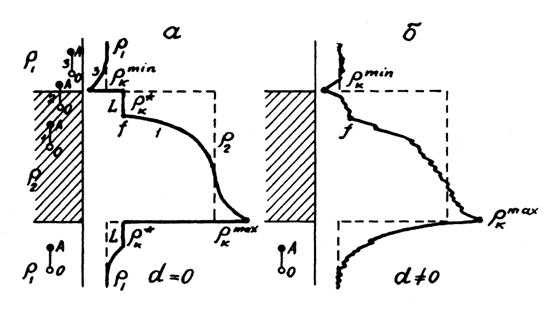

Рис.1.4. Формы кривых над мощным пластом высокого сопротивления для обращенного градиент-зонда в случае отсутствия (а) и при наличии (б) влияния скважины

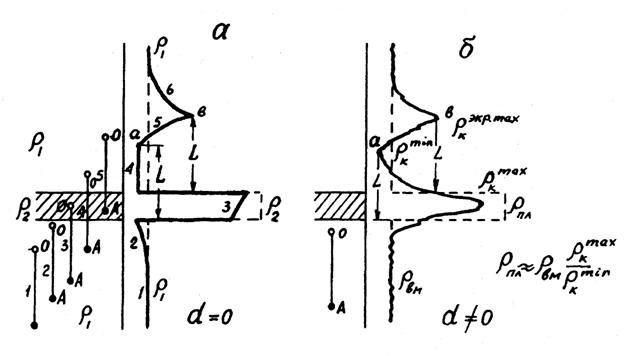

Рис. 1.5. Форма кривых КС над мощным пластом высокого сопротивления для последовательного градиент-зонда в случае отсутствия (а)

и при наличии (б) влияния скважины.

Рис. 1.6. Форма кривых КС над мощным пластом высокого сопротивления для потенциал-зонда в случае отсутствия (а) и при наличии (б) влияния скважины.

Рис 1.7. Форма кривых КС для тонких пластов высокого сопротивления для обращенного градиент-зонда в случае отсутствия (а) и при наличии (б) влияния скважины.

Рис 1.8. Форма кривых КС для тонких пластов высокого сопротивления для потенциал-зонда в случае отсутствия (а) и при наличии (б) влияния скважины

Рис 1.9. Форма кривых КС над мощным пластом низкого сопротивления для обращенного градиент-зонда в случае отсутствия (а)

и при наличии (б) влияния скважины

Рис 1.10. Аномалии КС над пластами средней мощности высокого (а)

и низкого (б) сопротивления

Рис. 1.11. Форма кривых КС над пачкой тонких пластов для обращенного

градиент-зонда

3. Инклинометрия определяет пространственное положение ствола буровой скважины с помощью измерения инклинометрами. По данным получены измерений (глубина ствола, угол наклона и азимут) строится инклинограмма - план проекции скважины на плоскости, а также профиль - проекция на плоскости магнитного меридиана.

При наличии необходимых координат скважин инклинометрия позволяет судить о качестве бурения скважины, определять с высокой точностью места пересечения данной скважиной различных геологических разрезов. Это указывает на то, правильно ли установлено бурение в том или ином направлении и каковы запасы месторождений на данной территории. Инклинометр - это специальный датчик, который применяется при измерении наклона различных объектов, относительно к гравитационному полю планеты (т.е. инклинометрии).

В состав стандартного набора для инклинометрических измерений входят:

· инклинометрический зонд (предназначение - ручное измерение отклонений от оси труб, которые смонтированы в скважину);

· специализированный измерительный кабель;

· портативное считывающее устройство.

Существует два типа инклинометров:

· гироскопический;

· электрический.

Гироскопические инклинометры используют при исследовании обсаженных скважин. Данный инклинометр работает на основе свойств гироскопа, а именно - сохранении оси вращения неподвижной. Инклинометр имеет два гироскопа, один из которых предназначен для измерения азимутов, а второй - для измерения угла наклона.

Электрические инклинометры применяются при обследовании необсаженных металлическими трубами скважин. Основой данного прибора является рамка, которая подвешена в корпусе и расположена горизонтально относительно отвеса. На рамке расположены стрелка буссоли и указатель угла наклона. Они поочередно подключены к источнику тока и отвечают за обеспечение передачи с реохордов необходимого напряжения.

Применение инклинометрии незаменимо при измерении скважин наклонного бурения, так как точность измерения углов около 30 градусов.

При бурении вертикально расположенных скважин инклинометрия вычисляет ось наклона с 0.3 градуса. Особым преимуществом оборудования современного образца является возможность их приспосабливания и интеграции в другие виды техники. К примеру, вполне возможно использовать гироскопический инклинометр в составе любой каротажной станции. Это позволяет эффективно проводить исследования любых типов скважин: вертикальных, наклонных, с включениями из ферромагнетиков, обсаженных и так далее.

Таким образом можно сделать вывод, что инклинометрия включает в себя все современные разработки и оборудование из областей гироскопического приборостроения, электроники, обработки цифровых сигналов и так далее.

Билет 28. 1. Почему в скважине, заполненной буровым раствором на нефтяной основе, не эффективно проводить исследования методом КС? Рекомендуйте комплекс методов, которые в таких условиях эффективны.
