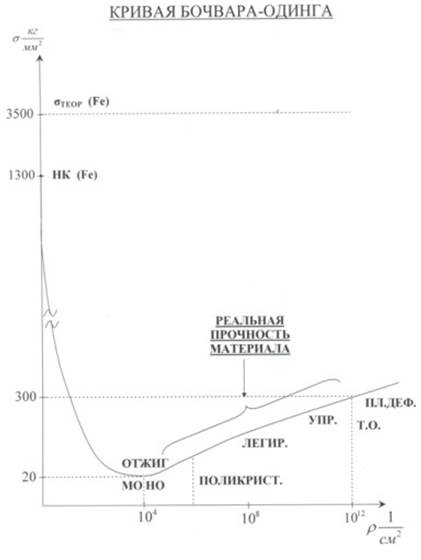

Крива Одінга

Густина дислокацій і її вплив на властивості металу.

Важливе значення має характеристика кількості дислокацій-густина дислокацій. Це сумарна довжина дислокацій(∑L), що

виражається у сантиметрах на одиницю об'єму(V, см³), тобто р= L/V, см^-2. У реальних кристалах металів вона становить~ 10⁶- 10⁸см^-2

дислокацій. Рухливість їх висока і вони здатні до розмноження під

дією зовнішніх зусиль, прикладених до металу. За значної пластичної

деформації густина дислокацій зростає до10¹⁰- 10¹² см^-2.

Густинадислокацій та їх розташування значною мірою впливають на

властивості металів.

Реальний металевий кристал містить не лише атомно-кристалічні

дефекти(вакансії, дислокації), а й структурні недосконалості(блоки,

фрагменти, субзерна).

При обмеженій густині дислокацій та інших дефектах кристалічних ґраток процес зсуву відбувається тим легше, чим більше

дислокацій знаходиться в об'ємі металу.

Із зростанням напруг зростає кількість джерел дислокацій у

металі, і їх густина збільшується. Крім паралельних дислокацій,

виникають дислокації в різних площинах і напрямках. Дислокації

впливають одна на одну, заважають переміщенню, відбувається їх

анігіляція(взаємне знищення). З підвищенням густини дислокацій їх

рух стає все більш утрудненим, що вимагає збільшення прикладеного

навантаження для продовження деформації. У результаті метал

зміцнюється.

Зміцненню сприяють й інші дефекти кристалічної будови, які

також гальмують рух дислокацій. До них належать атоми розчинених в

металі домішок і легуючих елементів, частинки виділень другої фази,

границі зерен або блоків тощо. На практиці перешкода руху дислокацій,

тобто зміцнення, створюється введенням інших елементів(легуванням),

наклепом, термічною або термомеханічною обробкою. Зниження

температури також перешкоджає вільному переміщенню дислокацій.

При низьких температурах міцність росте, а пластичність падає. Метал

стає більш міцним, але крихким.

Дата добавления: 2015-05-07
