Лабораторная работа № 6

Испытания распределителя

На испытательном стенде провести испытания распределителя;

– ознакомиться с лабораторной установкой, с применяемыми приборами, изучить принципы регулирования площади проходного сечения золотника распределителя;

– запустить установку. Убедившись, что режим установился (показания приборов не изменяются), произвести измерения давления р _н и р _сл, расхода Q масла при положении рычага управления золотником распределителя 1, 2, 3, 4. Данные измерений записать в таблицу 5.1;

– построить опытную характеристику зависимости расхода масла через распределитель oт величины перемещения золотника.

Таблица 5.1 — Результаты испытания распределителя

№ положения	х	S	р сл	р н	Q

«Конструкции клапанов, дросселей расхода,
регуляторов, делителей и сумматоров потока»

Цель: изучить устройство, принцип работы, регулировки и основные характеристики клапанов, дросселей, регуляторов потока, делителей и сумматоров потока.

Задание:

1) изучить устройство, принцип работы и классификацию клапанов, дросселей и регуляторов потока;

2) исследовать характеристики гидравлических клапанов.

Клапан — это автоматический гидроаппарат, который при действии переменного расхода и давления рабочей жидкости изменяет проходное сечение гидролинии. Их классифицируют — по назначению: на напорные (предохранительные и переливные), редукционные и разности давлений; по действию — на прямого и непрямого действия. Предохранительные клапана служат для защиты гидроприводов от давлений рабочих жидкостей, превышающих допустимые. Все они периодического действия, так как при нормальном режиме работы гидропривода находятся в закрытом состоянии, а включаются в действие только при превышении давления в гидросистеме.

Предохранительные клапана прямого действия — шариковые, конусные, плунжерные, золотниковые, мембранные (рисунки 6.1, а, б, в) — состоят из корпуса 1, запорного устройства 2, пружины 3, регулировочного винта 4, изменяющего силу сжатия пружины (F _пр). В процессе работы при превышении значения давления р жидкости в гидроприводе выше расчетного пружина сжимается на величину D h и запорное устройство открывает путь жидкости в сливную магистраль. Закрытие клапана происходит при уменьшении давления до расчетного значения.

Предохранительные клапана устанавливаются на насосе или сразу за ним. Это уменьшает повышение давления в гидроприводе при срабатывании клапана.

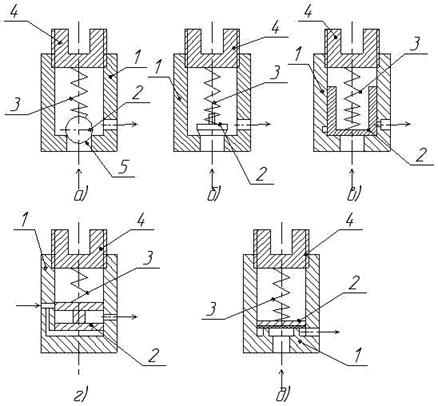

Рисунок 6.1 — Схемы предохранительных клапанов:

а — шариковый; б — конусный; в — плунжерный; г — золотниковый; д — мембранный; 1 — корпус; 2 — запорное устройство; 3 — пружина; 4 — регулировочный винт
