Рентгенотелебачення

Зображення з екрана ЕОП проектується об'єктивом на фоточутливу поверхню передавальної телевізійної трубки, де воно перетворюється в електричні імпульси (відеосигна-ли). Відеосигнали по провідниках (коаксіальних кабелях) подаються на вхід телевізора, на екрані якого видно зобра­ження досліджуваної частини тіла або органа. Схема прин­ципу рентгенотелевізійної установки наведена на рис. 8.18.

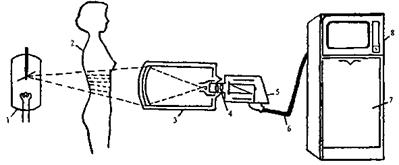

Рис. 8.18.Схема рентгенотелевізійної установки.

Основними компонентами рентгенотелевізійної уста­новки є: 1 - джерело рентгенівського випромінювання; 2 -об'єкт; 3 - ЕОП; 4 - проектуюча оптика; 5 - передавальна телекамера; 6 - кабель; 7 - приймальний пристрій; 8 -екран.

Застосування рентгенотелебачення зменшує дозу опро­мінення пацієнта в 15 разів порівняно з тією, яку дістають при проведенні звичайного просвічування, і в 3-5 разів менше порівняно з дозою, отриманою при просвічуванні за допомогою ЕОП. Час обстеження скорочується приблизно на чверть порівняно з часом звичайного дослідження завдяки достатньо високій яскравості та контрастності зображення.

Якщо до того ж врахувати, що при рентгенотелевізій-ному дослідженні зменшується кількість рентгенівських знімків, то сумарна доза опромінення при такому дослід­женні зменшується в 25-30 разів порівняно із звичайною рентгеноскопією. Рентгенотелевізійне зображення можна сфотографувати, зняти на кіноплівку, записати на відео­касету.
