Пассивные электронные элементы и их характеристики

Рези́стор — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него . На практике же резисторы в той или иной степени обладают такжепаразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.

Осн. хар-ки: номинальная мощность, ватты; сопротивление, омы

Конденса́тор — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

Осн. хар-ки: Ёмкость характеризующая способность конденсатора накапливать электрический заряд. Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад.

Удельная ёмкость, Плотность энергии, Номинальное напряжение, Полярность, Опасность разрушения (взрыва) и еще дохера беспонтовых тут

Катушка индуктивности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Такая система способна накапливать магнитную энергию при протекании электрического тока.

Осн. хар-ки: Индуктивность Основным параметром катушки индуктивности является её индуктивность, которая определяет, какой поток магнитного поля создаст катушка при протекании через неё тока силой 1 ампер. Типичные значения индуктивностей катушек от десятых долей мкГн до десятков Гн.

Трансформа́тор — статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.

Осн. хар-ки: КПД, потери, понижающий/повышающий трансформатор, с сердечником или без.

Линия задержки — устройство, предназначенное для задержки электромагнитных сигналов на определённый промежуток времени (фиксированный, переключаемый или с плавной регулировкой). Линии задержки (далее ЛЗ) широко применяются в разных областях радиоэлектронных технологий — в радиолокации и радионавигации,измерительной технике, вычислительной технике и автоматике, электроакустике (ревербераторы), технике связи, в научных исследованиях

Основные нормируемые характеристики

Номинальное значение задержки сигнала или диапазон устанавливаемых значений
Допустимое отклонение фактического значения задержки от номинального или установленного
Рабочий диапазон частот (диапазон длин волн для оптических ЛЗ)
Допустимое ослабление сигнала
Параметры, определяющие допустимое искажение формы или спектра сигнала в рабочем диапазоне частот

Кварцевый резонатор, кварц — прибор, в котором пьезоэлектрический эффект и явление механического резонансаиспользуются для построения высокодобротного резонансного элемента электронной схемы.

Эквивалентная схема

Хар-ка - резонансная частота механических колебаний

Если частота подаваемого напряжения равна или близка к частоте собственных механических колебаний пластинки, затраты энергии на поддержание колебаний пластинки оказываются намного ниже, нежели при большом отличии частоты. Это соответствует поведению колебательного контура.

Предохранитель — электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании тока высокой силы. В цепи обозначается буквами «FU» (международное обозначение, от слова англ. Fuse) или «Пр» (обозначение в СССР) и прямоугольником со сплошной линией в центре.

Хар-ка - сила тока (предел срабатывания)

Билет 4

Электри́ческая цепь — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.

Изображение электрической цепи с помощью условных знаков называют электрической схемой

Линейной электрической цепью называют такую цепь, все компоненты которой линейны. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.

Метод наложения — метод расчёта электрических цепей, основанный на предположении, что ток в каждой из ветвей электрической цепи при всех включённых генераторах, равен сумме токов в этой же ветви, полученных при включении каждого из генераторов по очереди и отключении остальных генераторов(только в линейных цепях).

Метод наложения используется как для расчёта цепей постоянного тока, так и для расчёта цепей переменного тока.

Применение:

Найти ток методом наложения в цепи, показанной на рисунке. , , .

При отключённом генераторе 2 ток найдём по формуле:

.

При отключённом источнике 1, ток будет

,

а ток будет

.

Тогда ток при обоих включённых источниках будет равен сумме токов и :

.

Билет 5

Основные законы для участка цепи:

Закон Ома для полной цепи, закон Ома для участка цепи, первый закон Кирхгофа, второй закон Кирхгофа.

Теорема об эквивалентном генераторе

Формулировка теоремы: по отношению к выводам выделенной ветви или отдельного элемента остальную часть сложной схемы можно заменить а)эквивалентным генератором напряжения с ЭДС Еэ, равной напряжению холостого хода на выводах выделенной ветви или элемента (Еэ=Uxx) и с внутренним сопротивлением R0, равным входному сопротивлению схемы со стороны выделенной ветви или элемента (R0=RВХ); б)эквивалентным генератором тока с JЭ, равным току короткого замыкания на выводах выделенной ветви или элемента (Jэ=Iкз), и с внутренней проводимостью G0, равной входной проводимости схемы со стороны выделенной ветви или элемента (G0=Gвх).

Билет 6

Переме́нный ток, AC (англ. alternating current — переменный ток) — электрический ток, который периодически изменяется по модулю и направлению.

Под переменным током также подразумевают ток в обычных одно- и трёхфазных сетях. В этом случае мгновенные значения тока и напряжения изменяются по гармоническому закону.

В устройствах-потребителях постоянного тока переменный ток часто преобразуется выпрямителями для получения постоянного тока.

Синусоидальный ток представляет собой функцию времени. То есть в отличие от постоянного тока его значение меняется с течением времени. Основными характеристиками синусоидального тока являются. Амплитуда частота и начальная фаза.

Частота f это количество колебаний в единицу времени. За единицу времени в системе СИ принимается одна секунда. Таким образом, количество колебаний за секунду это и есть частота синусоидального тока. И измеряется она в Герцах. Названа в честь ученого Герца. Величина обратная частоте называется периодом колебания T=1/f. Период измеряется в секундах. Определение периода звучит так период это время полного колебания. Если представить себе маятник часов то период это время за которое он совершит движение из одного крайнего положения в другое и обратно.

Амплитуда синусоидального тока это максимальное значение тока, которое он достигает за период колебания. Опять же если рассматривать на примере маятника, то амплитуда это расстояние от положения равновесия до одного из крайних положений.

Начальная фаза синусоидального тока это то время, на которое отстает либо опережает синусоида начальный момент времени. Представим две синусоиды одна, из которых начинается условно в нуле а другая в 1. То можно сказать, что вторая синусоида отстаёт по фазе от первой. Если обе синусоиды начинаются в одной точке то можно сказать что они синфазные, то есть имеют одну фазу. При этом они обе могут отставать от начального момента времени на одну и ту же величину, то есть иметь одинаковую начальную фазу.

Билет 7

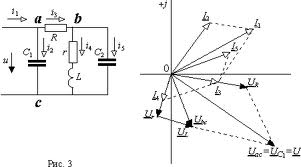

Векторная диаграмма — графическое изображение меняющихся по закону синуса (косинуса) величин и соотношений между ними при помощи направленных отрезков — векторов. Векторные диаграммы широко применяются в электротехнике, акустике, оптике, теории колебаний и так далее.

Гармоническое (то есть синусоидальное) колебание может быть представлено графически в виде проекции на некоторую ось (обычно берут ось координат Оx) вектора, вращающегося с постоянной угловой скоростью ω. Длина вектора соответствует амплитуде, угол поворота относительно оси (Ox) - фазе.

Сумма (или разность) двух и более колебаний на векторной диаграмме представлена при этом (геометрической) суммой^[1] (или разностью) векторов этих колебаний. Мгновенное значение искомой величины определяется при этом проекцией вектора суммы на ось Оx, амплитуда - длиной этого вектора, а фаза - углом его поворота относительно Ox.

Билет 8

Первый закон Кирхгофа гласит, что алгебраическая сумма мгновенных значений токов в любом узле цепи равна нулю:

Σ i = 0.

Выразив мгновенные значения токов через их комплексные выражения, получим первый закон Кирхгофа в комплексной форме:

Σ I = 0.

Для любого замкнутого контура цепи переменного тока может быть составлено уравнение мгновенных значений ЭДС, токов и напряжений по второму закону Кирхгофа:

Σ е = Σ ir + Σ u.

Выразив ЭДС, токи и напряжения в комплексной форме, получим второй закон Кирхгофа в комплексной форме:

Σ E = Σ IZ + Σ U.

Билет 9
