Реактивные турбины

Первая модель двигателя, использу­ющего реактивную силу, была построена Героном Александрийским за 120 лет до н э (рис. 20.5).

При истечении пара из сопл здесь возникают реактивные силы, вращаю­щие систему против часовой стрелки. Ступень турбины, по модели Герона, представляла бы собой вращающийся диск с соплами, к которым необходимо организовать непрерывный подвод рабо­чего тела. Ввиду сложности конструиро­вания таких ступеней, а тем более много­ступенчатых турбин, чисто реактивные турбины не создавались Реактивный принцип нашел широкое применение лишь в реактивных двигателях летатель­ных аппаратов (ракет, самолетов и др.).

Практически реактивными называ­ются турбины, у которых располагаемый теплоперепад преобразуется в кинетическую энергию потока не только в соплах, но и на рабочих лопатках.

Отношение теплоперепада на рабо­чих лопатках Δ h_л к располагаемому теплоперепаду Δ h _т называется степенью ре­активности:

Ω=Δh_л/Δh_т (20.4)

При Q = 0 (чисто активная ступень) весь располагаемый теплоперепад, а сле­довательно, и перепад давлений сраба­тывается в сопловом аппарате, превра­щаясь в скоростной напор. Именно такая ступень рассмотрена на рис. 20.2, 20.3. При Q=l (чисто реактивная ступень) весь располагаемый теплоперепад сраба­тывался бы на рабочих лопатках.Современные мощные турбины вы­полняют многоступенчатыми с опреде­ленной степенью реактивности, чаще и на рабочих лопатках. Ступень сраба­тывает лишь часть общего перепада дав­ления на турбине, и при большом их числе разность давлений в отдельной ступени получается небольшой, а скоро­сти потока — умеренными. При степени реактивности и = 0,5 сопловые и рабочие лопатки имеют одинаковую форму. Более того, один и тот же профиль лопаток может быть использован во всех ступе­нях турбины, и только длина лопаток изменяется в соответствии с увеличением объема рабочего вещества по мере пони­жения давления. Это удобно с точки зре­ния их изготовления.

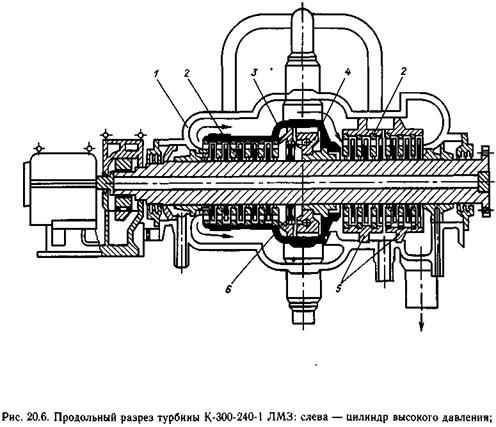

На левой половине рисунка 20.6 пока­зан корпус или цилиндр высокого дав­ления (ЦВД) конденсационной трехкорпусной трубины мощностью 300 МВт на сверхкритические параметры пара с про­межуточным перегревом пара до 565 °С. ЦВД представляет собой двухстенную литую конструкцию. Пар сначала поступает в сопловую коробку 4, расположен­ную во внутреннем корпусе 3, проходит через ступень 6 с двумя лопатками и пять ступеней давления справа налево Выходя из внутреннего корпуса, пар по­ворачивается на 180°, проходит между внутренним и наружным / корпусами и поступает далее на шесть ступеней давления При этом он омывает и охлаж­дает внутренний корпус, а также частич­но разгружает его стенки, испытываю­щие внутреннее давление Во внутреннем корпусе диафрагмы 2 крепятся непосред­ственно в стенке, а в наружном — в про­межуточных обоймах 5 Обоймы позво­ляют организовать отборы пара для ре­генерации

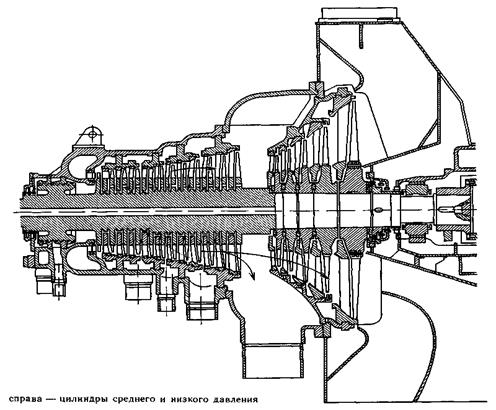

После промежуточного перегрева в котле пар с параметрами 3,53 МПа и 565 °С поступает в корпус среднего, а затем низкого давления (справа)
