Работаем с разъемами панели приборов

В этой части монтажа панели приборов от ауди А6 с4, мы будем работать непосредственно с самой панелью приборов и ее разъемами.

Для удобства можете воспользоваться следующими файлами:

• панель приборов А100
• панель приборов А6
• разъемы панели приборов А100
• разъемы панели приборов А6

Начинаем стыковать провода таким же образом, как и в блоке управления. Берем зеленый разъем.

Рис 5 – Зеленый разъем для панели приборов.

Снимаем у него хомутик и сдвигаем верхнюю часть, оголяя контакты.

Рис 6 – Разобранный зеленый разъем для панели приборов.

Рис 7 - Разбираем зеленый разъем для панели приборов.

В торце разъема стоит начало нумерации контактов. Цепляем провода согласно схеме на рисунке 4 предыдущего фото отчета.

• На 4 контакт садим диагностическую линию, которую притащили с ЭБУ.
• На 11 берем землю. На нее заземляем 1,2 контакты разъема БСК. (Для того чтобы не горела на панели перечеркнутая лампочка, говорящая о перегоревшей лампе в габаритах или стоп сигнале) если вы сразу решили сделать контроль ламп ближнего света и габаритов, то этого делать не обязательно. Этот пункт для тех, кто пока не планирует делать монтаж контроля ламп.
• 14 контакт соединяем с 12- м БСК. (Чтобы не горел значок давление масла на оборотах выше 2000).

Аналогично разбираем красный разъем.

Рис 8 - Разбираем красный разъем для панели приборов.

Здесь нам нужно зацепить реле, для того чтобы лампа АБС правильно работала. На А100 сигнал с АБС приходит на 13 контакт, а на А6 на 19. Еще различие в том на А100 при нормальной работе АБС на проводе висит обрыв, а при отключении или неисправности - земля. На А6 - наоборот, при нормальной работе - земля, а при отключении АБС - обрыв. Некоторые борются с этим, перерезав определенные дорожки в панели приборов, но я не стал вмешиваться в схему приборки и поставил простое слаботочное реле на 12В. Взял провод с 13 ноги и посадил на катушку реле, другой ее конец посадил на 11 конт.(Плюс). В реле я взял нормально замкнутый контакт одну сторону заземлил, а другую посадил на 19. Землю не обязательно брать с зеленого разъема как у меня на схеме, ее можно найти также и в красном разъеме.

Для большей наглядности приведу еще пару рисунков с обозначенными номерами клемм разъемов на панели приборов.

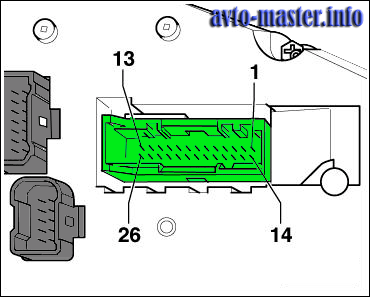

Рис 9 – Номера контактов зеленого разъема панели приборов.

Рис 10 – Номера контактов красного разъема панели приборов.

Ну вот, основная работа по установки панели завершена, теперь осталось ее только прокодировать.
