Построение вытянутого элемента

Создание эскиза

1.2.1 Выбираем вкладку «Эскиз» и нажимаем кнопку «Эскиз» для создания двухмерного эскиза.

1.2.2 В основном поле окна появится система координат:

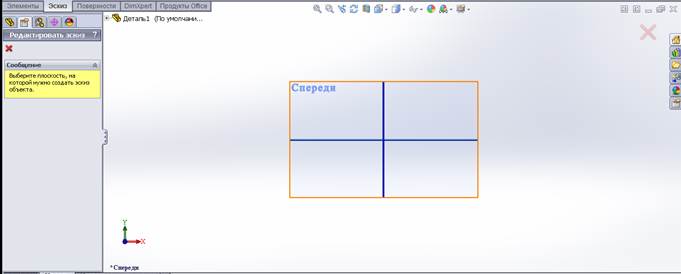

1.2.3 В левой части окна выбираем плоскость «Вид спереди»:

1.2.4 Нажимаем кнопку «Линия» и изображаем примерное очертание детали по виду, изображенному на главном виде чертежа, при этом эскиз привязываем к нулю системы координат:

1.2.5 Расставляем размеры. Для этого нажимаем кнопку «Автоматическое нанесение размеров»:

1.2.6 Подводим курсор к линии, нажимаем на ней и в открывшемся окне корректируем размер:

Остальные размеры проставляем аналогично.

Эскиз завершен. Отключаем кнопку «Эскиз».

1.3.1 Выбираем вкладку «Элементы». Нажимаем кнопку «Вытянутая бобышка/основание»:

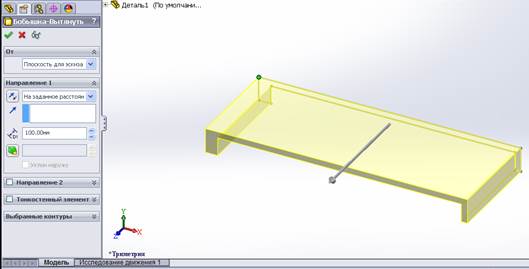

1.3.2 Кликаем на эскизе. Открывается вспомогательная панель слева, корректируем здесь длину вытягивания:
