Зависимость потребной тяги и мощности для горизонтального полета от скорости горизонтального полета. Кривые Н. Е. Жуковского

Для полной характеристики горизонтального полета и определения летных данных самолетов воспользуемся графоаналитическим методом, предложенным Н. Е. Жуковским. Наложим на кривые потребных тяг и мощностей Рп и Nп кривые располагаемых тяг и мощностей Рр и Np. Полученные таким образом кривые носят название кривых потребных и располагаемых тяг и мощностей, или кривых Н. Е. Жуковского (Рис. 4, Рис. 5).

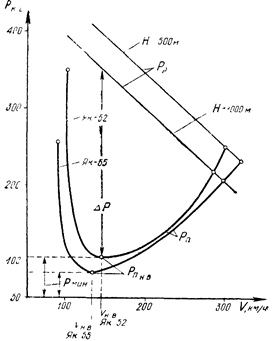

Рис. 4 Кривые располагаемых и потребных тяг самолетов Як-52 и Як-55 (кривые Н. Е. Жуковского)

Рис. 5 Кривые располагаемых и потребных мощностей самолетов Як-52 и Як-55 (кривые Н. Е. Жуковского)

На рисунках приведены кривые Р_П, N_П, P_Р и N_Р самолетов Як-52 и Як-55 (Н=500 м и Н=1000 м).

Располагаемой тягой (мощностью) принято называть наибольшую тягу (мощность), которую может развить силовая установка на данной высоте и скорости полета Располагаемая тяга зависит от высоты, поэтому кривую необходимо брать для той высоты, на которой задано определить летные качества самолета

Точка пересечения кривых соответствует полету с наименьшим возможным в горизонтальном полете углом атаки, то есть полету на максимальной скорости горизонтального полета (для самолета Як 52 - Vгп =300 км/ч, для Як-55 - V_{ГП.макс}).

С уменьшением скорости полета и увеличением угла атаки потребная тяга и мощность уменьшаются, минимальная потребная тяга находится проведением касательной к кривой Р_П параллельно оси скорости. Точка касания обозначает угол атаки, при котором требуется минимальная тяга для горизонтального полета (для самолета Як-52 при Н=500 м Рп =103 кгс, для Як-55 при Н=500 м Р_Пмин =87 кгс)

Из формулы потребной тяги следует, что минимальная тяга для горизонтального полета потребуется при максимальном качестве самолета

(4.12)

Максимальное качество самолета достигается при наивыгоднейшем угле атаки Скорость, соответствующая a_нв, называется наивыгоднейшей скоростью горизонтального полета V_НВ (для самолета Як-52 Vнв=162 км/ч, для Як-55 Vнв=137 км/ч).

При наивыгоднейшем угле атаки требуется минимальная потребная тяга Рмин. Следовательно, расход топлива на один километр пути будет минимальным и дальность полета максимальной.

Но расход топлива был бы минимальным, если бы двигатель работал без потерь. Поэтому для компенсации потерь требуется дополнительная тяга двигателя и общая тяга P_Пнв будет больше на эту величину. Минимальный километровый расход топлива получается на несколько большей скорости, чем наивыгоднейшая

Далее, анализируя график на Рис. 4, видно, что при дальнейшем уменьшении скорости (после наивыгоднейшей) и увеличении угла атаки потребная тяга растет. Это объясняется ухудшением качества самолета.

Скорость может быть уменьшена до минимальной, соответствующей критическому углу атаки. Касательная к кривой, параллельной оси Р, отмечает угол атаки и соответствующую ему минимальную скорость горизонтального полета.

Для того чтобы установить ту или иную скорость горизонтального полета самолета, летчику необходимо создать условия (изменяя тягу двигателя) равенства располагаемой и потребной тяги (Р_П=Рр). Поэтому на скоростях, меньших максимальной, летчику необходимо уменьшить тягу двигателя до определенной величины, и точка пересечения располагаемой и потребной тяги будет на меньшей, выбранной летчиком скорости.

Если располагаемая тяга будет больше потребной, то самолет начнет подниматься, если меньше - снижаться. В обоих случаях самолет не будет лететь горизонтально.

Анализируя график Рис. 4, можно сделать вывод, что на всех скоростях, кроме максимальной, тяга силовой установки Р_Рмакс больше потребной тяги Р_П.
