Шаг спирали

РАДИУС СПИРАЛИ

Как уже говорилось, что траектория спирали представляет собой цилиндрическую винтовую линию, следовательно, радиусом спирали можно считать радиус цилиндра.

Из уравнения (11.27) - условия искривления траектории - находим

,

откуда

(11.32)

Из формулы (11.32) следует, что с увеличением скорости радиус спирали возрастает, а с увеличением угла крена и угла снижения - уменьшается.

Радиус спирали всегда меньше радиуса виража, так как cos <l.

Высота, которую теряет самолет (или набирает) за один виток спирали, называется шагом спирали.

Для определения шага спирали необходимо рассмотреть прямоугольный треугольник развертки одного витка спирали (Рис. 19). Из рисунка следует, что

(11.33)

и

(11.34)

Из формулы (11.34) следует, что при увеличении скорости и угла наклона траектории полета шаг спирали увеличивается.

Наивыгоднейшая спираль на планировании. Спираль, за один виток которой самолет теряет наименьшую высоту, называется наивыгоднейшей. Вертикальная скорость Vy при выполнении наивыгоднейшей спирали имеет наименьшую величину. Минимальная вертикальная скорость на планировании получается при выполнении полета на экономическом угле атаки. Для наивыгоднейшей спирали требуется крен 45° и скорость, превышающая экономическую соответственно крену. Эти спирали были исследованы советским ученым В. П. Ветчинкиным.

При исполнении наивыгоднейшей спирали запас скорости фактически отсутствует. Следовательно, ошибка в пилотировании самолета может привести к срыву самолета в штопор.

Выполнять наивыгоднейшую спираль необходимо только на безопасной высоте.

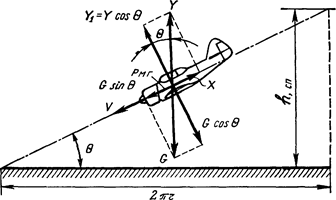

Рис. 19 К определению шага спирали

Минимальный шаг спирали получается при крене g=45°, так как sin 2 имеет при этом максимальное значение, т. е, выполнение спирали с креном более или менее 45° ведет к увеличению шага спирали. Если крен на спирали менее 45°, та время выполнения спирали (одного витка) увеличивается, соответственно увеличивается и потеря высоты за один виток. Если крен на спирали более 45°, то вследствие увеличения перегрузки и, как следствие, лобового сопротивления скорость уменьшается, поэтому для сохранения скорости необходимо увеличить угол траектории полета q, что приводит к увеличению вертикальной скорости снижения, и потеря высоты также увеличится за один виток;

увеличение аэродинамического качества приводит к уменьшению шага спирали;

с увеличением перегрузки шаг спирали уменьшается.
