Системы возбуждения генераторов

У турбогенераторов возбуждение является неотъемлемой частью, и от надёжности его работы в большой степени зависит надежная и устойчивая работа всего турбогенератора.

Обмотка возбуждения укладывается в пазы ротора генератора, и к ней с помощью контактных колец и щёток, исключением является бесщёточная система возбуждения, подводится постоянный ток от источника. В качестве источника энергии может применяться генератор постоянного или переменного тока, который принято называть возбудителем, а систему возбуждения электромашинной. В безмашинной системе возбуждения источником энергии является сам генератор, поэтому её называют системой самовозбуждения.

Основные системы возбуждения должны:

• обеспечивать надежное питание обмотки ротора в нормальных и аварийных режимах;

• допускать регулирование напряжения возбуждения в достаточных пределах;

• обеспечивать быстродействующее регулирование возбуждения с высокими кратностями форсирования в аварийных режимах;

• осуществлять быстрое развозбуждение и в случае необходимости производить гашение поля в аварийных режимах.

Важнейшими характеристиками систем возбуждения являются: быстродействие, определяемое скоростью нарастания напряжения на обмотке ротора при форсировке V =0,632∙ (U_{f n(yi}-U_{f HOM} )/U_{f HOM}∙ t₁, и отношение потолочного напряжения к номинальному напряжению возбуждения U_{f пот}/ U_{f ном}= К _ф — так называемая кратность форсировки.

Согласно ГОСТ турбогенераторы должны иметь К _ф≥2, а скорость нарастания возбуждения — не менее 2 с^-1. Кратность форсировки для гидрогенераторов должна быть не менее 1,8 для коллекторных возбудителей, соединенных с валом генератора, и не менее 2 для других систем возбуждения. Скорость нарастания напряжения возбуждения должна быть не менее 1,3 с^-1 для гидрогенераторов мощностью до 4 MBА включительно и не менее 1,5 с^-1 для гидрогенераторов больших мощностей.

Для мощных гидрогенераторов, работающих на дальние элек­тропередачи, к системам возбуждения предъявляются более высокие требования: К _ф=3—4, скорость нарастания возбуждения до 10∙ U_{f H0M}в секунду.

Обмотка ротора и системы возбуждения генераторов с косвенным охлаждением должны выдерживать двукратный по отношению к номинальному ток в течение 50 с. Для генераторов с непосредственным охлаждением обмоток ротора это время сокращается до 20 с, для генераторов мощностью 800—1000 МВт принято время 15 с, 1200 МВт — 10 с (ГОСТ 533-85Е).

Мощность источника возбуждения составляет обычно 0,5 — 2% мощности турбогенератора, а напряжение возбуждения 115—575 В.

Чем больше мощность турбогенератора, тем выше напряжение и тем меньше относительная мощность возбудителя.

Системы возбуждения можно разделить на два типа: независимое (прямое) возбуждение и зависимое (косвенное) возбуждение (самовозбуждение).

К первому типу относятся все электромашинные возбудители постоянного и переменного тока, сопряжённые с валом турбогенератора (рис. 4.1).

Ко второму типу относятся системы возбуждения, получающие питание непосредственно от выводов генератора через специальные понижающие трансформаторы (рис. 4.2, а) и отдельно установленные электромашинные возбудители, вращаемые двигателями переменного тока, питающимися от шин собственных нужд станции (рис. 4.2, б).

Электромашинные возбудители постоянного тока (рис. 4.1, а) ранее применялись на турбогенераторах малой мощности. В настоящее время такая система возбуждения практически не применяется, так как является маломощной и при скорости вращения 3000 об/мин данную систему возбуждения трудно выполнить из-за тяжелых условий работы коллектора и щеточного аппарата (ухудшение условий коммутации).

На действующих турбогенераторах применяют:

• высокочастотную систему возбуждения;

• бесщёточную систему возбуждения;

• статическую тиристорную независимую систему возбуждения;

• статическую тиристорную систему самовозбуждения.

В перечисленных системах возбуждения возбудителем является генератор переменного тока различного исполнения, не имеющий ограничения по мощности. Для преобразования переменного тока в постоянный применяются неуправляемые и управляемые полупроводниковые выпрямители-вентили.

Принцип работы высокочастотного возбуждения (рис. 4.1, б) заключается в том, что на одном валу с генератором вращается высокочастотный генератор трёхфазного тока 500 Гц, который через полупроводниковые выпрямители В подаёт выпрямленный ток на кольца ротора турбогенератора. При такой системе возбуждения исключается влияние изменения режимов работы внешней сети на возбуждение генератора, что повышает его устойчивость при коротких замыканиях в энергосистеме.

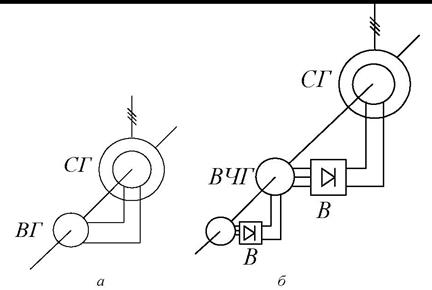

Рис. 4.1. Принципиальные схемы независимой системы возбуждения генераторов:

а — электромашинная с генератором постоянного тока; б — высокочастотная;

СГ — синхронный генератор; ВГ — возбудитель постоянного тока;

ВЧГ — высокочастотный генератор; ПВ — подвозбудитель; В — выпрямитель

Рис. 4.2. Принципиальные схемы зависимой системы возбуждения генераторов;

ВТ — вспомогательный трансформатор; АД — асинхронный двигатель

На современных турбогенераторах высокочастотную систему возбуждения не применяют, как устаревшую. Для мощных турбогенераторов токи возбуждения составляют 5—8 кА. Это создает большие трудности подвода постоянного тока к обмотке возбуждения генератора с помощью скользящих контактов — колец и щёток. Поэтому в настоящее время для ряда генераторов применяется бесщёточная система возбуждения, в которой выпрямительное устройство располагается на роторе, а питается от обратимой машины через воздушный зазор. Поэтому электрическая связь между выпрямителем и обмоткой возбуждения выполняется жестким токопроводом без применения контактных колец и щёток.

В независимой статической системе и системе самовозбуждения применяются управляемые полупроводниковые кремниевые выпрямители — тиристоры. Это позволило увеличить быстродействие данных систем возбуждения по сравнению с системой, например, высокочастотной, где применяются неуправляемые выпрямители. Так как в данных системах возбуждения применяется группа статических управляемых выпрямителей, то для подвода постоянного тока к обмотке возбуждения генератора также применяются скользящие контакты, что является недостатком. Тиристорные системы возбуждения нашли применение для турбогенераторов мощностью 160—500 МВт. На рис. 4.2, а приведена принципиальная схема статического тиристорного самовозбуждения.

На случай повреждения системы возбуждения предусматривается установка резервных возбудителей: по одному на каждые четыре генератора.

В качестве резервного возбудителя устанавливают генераторы постоянного тока, приводимые во вращение асинхронными двигателями, подключёнными к шинам собственных нужд станции (рис. 4.2, б). Чтобы при посадке напряжения, например при КЗ, резервный возбудитель не затормозился, на его валу устанавливают маховик.
