Одноразового применения

Реактивная противотанковая граната РПГ-26

Предназначена для борьбы с бронированными средствами противника, а также для

подавления живой силы противника, находящейся в укрытиях и сооружениях городского типа.

Рис.24 Общий вид РПГ-26.

Рис.25 Устройство РПГ-26:

1 - пусковое устройство; 2 - граната; 3 - крышка; 4 - кольцо; 5 - кольцо герметизирующее.

Вес 2,9 кг.

Бронепробиваемость 400 мм.

Калибр 72,5мм.

Начальная скорость 144 м/сек.

Прицельная дальность 250м.

Дальность прямого выстрела

(цель Н=2м) 170м.

Кумулятивная.

Рис.26 Прицельное приспособление:

1 - дальномерные выступы; 2- прицельные марки; 3 - выступ мушки; 4 - мушка; 5 - паз стойки; 6 - предохранительная стойка; 7 - диоптр; 8 - фиксатор.

Производство выстрела включает перевод пускового устройства из походного положения в боевое, прикладку, прицеливание и нажатие на спусковой рычаг шептала.

Для перевода пускового устройства из походного положения в боевое следует:

- установить диоптр при температуре окружающей среды выше 15° С на знак «+», при температуре окружающей среды ниже минус 15° С на знак «- «и на знак «+ 15°» при температуре окружающей среды от -15° до +15° С. Для этого вращением диоптра совместить соответствующий знак с белой точкой на стойке. РПГ-26 поступает с завода с установкой на знаке «+ 15°»;

- поднять мушку вверх до упора;

- выдернуть чеку;

- положить РПГ-26 на правое плечо, охватив ладонью левой руки нижнюю часть

трубы (примерно посредине между мушкой и стойкой);

- взвести ударно-спусковой механизм, для чего провернуть предохранительную

стойку вверх до упора.

Для прикладки РПГ-26 следует:

- расположить РПГ-26 на правом плече примерно серединой трубы и, продолжая

удерживать кистью левой руки снизу около середины, перенести кисть правой

руки к кожуху, расположив её так, чтобы указательный палец лежал на

спусковом рычаге шептала;

- при стрельбе лежа поставить локти рук на землю в наиболее удобное положение

примерно на ширину плеч, ноги слегка раскинуть носками наружу (между

стрелком и пусковым устройством должен быть угол около 120°);

- при стрельбе с колена локоть левой руки можно упереть в левое колено или держать несколько выше, а локоть правой руки опустить;

- при стрельбе стоя локти рук приблизить к туловищу;

Для прицеливания из РПГ-26 надо смотреть через диоптрийное отверстие так, чтобы вершина нужной прицельной марки располагалась в центре отверстия, т.е. взять ровную мушку и совместить её с точкой прицеливания.

Для нажатия на спусковой рычаг шептала надо предварительно затаить дыхание, взять ровную мушку и совместить её с точкой прицеливания, а затем плавно нажимать на спусковой рычаг шептала, пока не произойдет выстрел.

Если при прицеливании ровная мушка значительно отклонится от точки прицеливания, нужно, не усиливая и не ослабляя давления на спусковой рычаг шептала, уточнить наводку, а затем усилить нажим на спусковой рычаг шептала.

Автоматический гранатомет на станке АГС – 17 «ПЛАМЯ»

Предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах и за естественными складками местности.

Рис.27 Общий вид АГС-17.

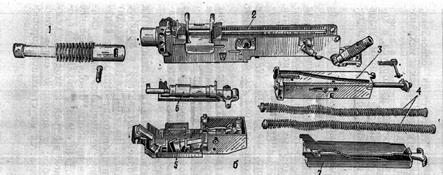

Рис.28 Основные части и механизмы тела гранатомета:

1 - ствол; 2 - ствольная коробка; 3 - затвор; 4 - возвратные пружины; 5 - приемник; 6 - ударно-спусковой механизм; 7 - крышка ствольной коробки с механизмом перезаряжания.

Боевые свойства АГС-17

Вес гранатомета без станка - 18 кг;

Вес станка - 12 кг;

Вес коробки с выстрелами - 14.5 кг;

Емкость коробки - 29 выстрелов;

Прицельная дальность стрельбы - 1700м;

Темп стрельбы: мах - 350-400 выст./мин.;

min - 50-100 выст./мин.;

Калибр - 30 мм;

Начальная скорость гранаты - 185 м/сек.;

Вес выстрела - 350 гр.;

Радиус сплошного поражения - не менее 7 м;
