Подготовка и порядок работы

Порядок измерения магнитной индукции на поверхности магнитного барабана.

Магнитную индукцию необходимо измерять тесламетром или гауссметром с классом точности не менее 2,5 с толщиной зонда не более 1 мм и при температуре магнитов 20 °С.

1. Очистить поверхность барабана сепаратора от пыли и ферромагнитных частиц с помощью губки или ткани.

2. Измерение магнитной индукции проводится в зоне магнитного концентратора медленным перемещением магнитного зонда вдоль оси вала по ширине концентратора. Зафиксировать максимальное значение.

3. Определение магнитной индукции проводится на двух концентраторах магнитного барабана в зоне действия магнитов. Определить среднее значение. Данное значение магнитной индукции соответствует значению магнитной индукции на расстоянии, равном половине толщины зонда (0,5 мм для тесламетра Kanetec TM-701 (Япония)) от поверхности магнитной системы.

1.1 Сепаратор должен обслуживать обученный персонал, ознакомленный с его устройством и назначением его составных частей. В процессе работы сепаратора постоянное присутствие возле него обслуживающего персонала не требуется.

1.2 Перед запуском сепаратора в работу необходимо проверить:

― наличие и надёжность заземления сепаратора, мотор-редуктора и пульта управления;

― отсутствие посторонних предметов в рабочей зоне сепаратора;

― наличие масла в мотор-редукторе и подшипниковых опорах.

1.3 Перед запуском сепаратора необходимо произвести его настройку.

Настройка сепаратора заключается в установке частоты вращения барабана, а также подбора угла наклона делительных пластин и подъема шибера загрузочного бункера при которых обеспечивается максимальная эффективность сепарации.

1.4 Поворотом рукоятки выключателя SA1 подать питание на пульт управления сепаратором, при этом включается световой индикатор HL1 «Сеть»;

1.5 Нажатием кнопки SB2 «Пуск барабана» включить вращение барабана, при этом включается световой индикатор HL3 «Барабан»;

1.6 Потенциометром R1 на пульте управления установить необходимую скороть вращения барабана, частота контролируется на панели управления преобразователя частоты VLT 2800 (А1);

1.7 Подать продукт на вибропитатель.

1.8 Нажатием кнопки SB4 «Пуск вибропитателя» включить вибропитатель при этом включается световой индикатор HL4 «Питатель»;

1.9 Потенциометром R2 блока управления вибропитателя ЭМ-68 (А3) установить необходимую скороть подачи продукта, величина тока электромагнита контролируется амперметром MT4W-AA-4N (А2);

1.10 Остановка сепаратора производится в обратном порядке нажатием кнопок «Стоп вибропитателя» SB3 и «Стоп барабана» SB1.

1.11 Защиту от перегзузки электродвигателя барабана осуществляет преобразователь частоты. При срабатывании защиты отключаются электродвигатель и вибропитатель и включается световой индикатор HL2 «Авария».

Для возврата схемы в рабочее состояние необходимо устранить причину перегрузки и сбросить аварию преобразователя частоты нажатием кнопки «STOP RESET» на панели управления преобразователя частоты VLT 2800;

1.12 Направление вращения обечайки барабана выбирается переключением тумблера SA2 «Направление вращения»;

1.13 Включение вибропитателя возможно только после включения вращения барабана.

1.14 Категорически запрещается:

― попадание вместе с продуктом в бункер сепаратора металлических примесей (болты, гайки, окалина и др.);

― подавать на сепаратор продукт температура которого выше 60ºС;

― в процессе эксплуатации сепаратора запрещается изменение параметров преобразователей частоты без согласования с предприятием изготовителем сепаратора.

приложение А

Общий вид сепаратора БС-20/10-Н-12.023

Приложение Б

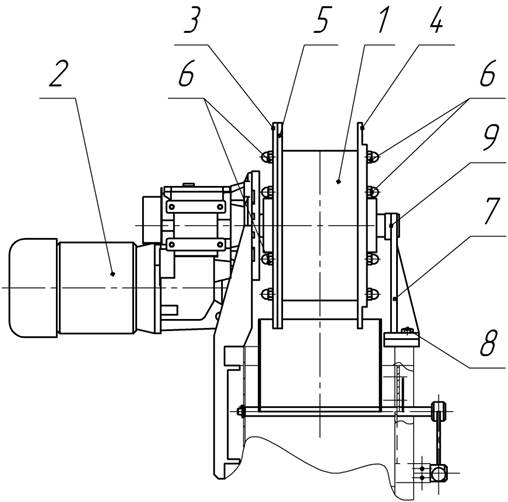

Общий вид магнитного барабана
