Структура LTGD

Линейные группы D (LTGD)

Контроллер коммутационной группы (SGCI)

Контроллер коммутационной группы с канальным интерфейсом для взаимодействия с буфером сообщений (SGCI) имеется только в ступени емкости SN:15LTG. В его состав входит SGC и интерфейс с контроллером

Часть 3. Цифровая коммутационная система EWSD аппаратных средств модуля LIM. Соответствующие функции аналогичны функциям SGC и LIM.

3.1.5 Линейный модуль Общее описание линейных групп (LTG)

Линейные группы (LTG) сетевого узла представляют собой интерфейс между линиями доступа (абонентскими линиями, соединительными линиями и т.д.) и коммутационным полем (SN).

Группы LTG могут поддерживать все процессы сигнализации, в ходе которых используются подключенные к этим группам линии. Они имеют собственные контроллеры, таким образом, освобождают координационные процессоры (CP) от регламентной работы. Это означает, что группы LTG выполняют локальные задачи управления, такие как прием информации о набранном номере, запись стоимости разговора, наблюдение за линией и т.д.

Существует несколько разновидностей LTG:

- LTGD

- LTGF

- LTGG

- LTGH

- LTGM

- LTGN

LTG в системе EWSD расположена в функциональной области "Доступ"

Линейная группа D (LTGD) позволяет выполнить соединения со следующими линиями:

- первичными цифровыми линиями связи (PDC)

- аналоговыми соединительными линиями

Характеристика LTGD:

- более низка потребляемая мощность

- возможность гибкого изменения объемов памяти на узле

- более высокая надежность

- современная технология; специализированные интегральные схемы (ASIC)

Линейная группа D (LTGD) делится на следующие функциональные блоки (Рис. 1.10):

- групповой процессор (GP)

- блок канальных интерфейсов между LTG и SN (LIU)

- речевой мультиплексор (SPMXB)

- вторичный сетевой мультиплексор (SDMA)

- сигнальный блок (SU)

- кодовый приемник, эхо-подавитель (CRES)

- блок подключения линий (LTU)

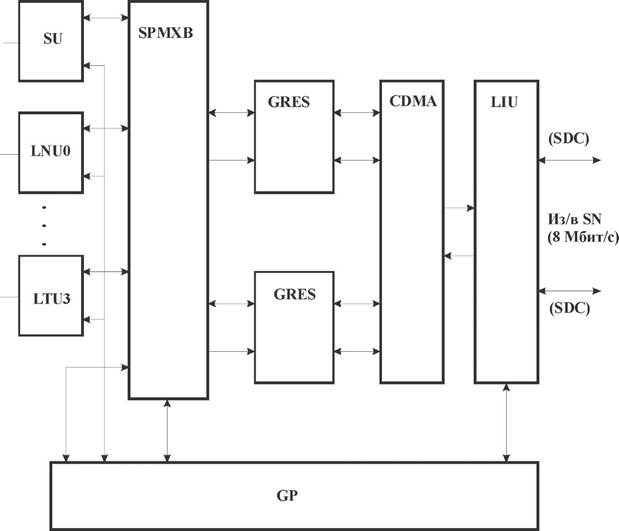

Рис. 10 Блок-схема LTGD
