Структура

Линейные группы M (LTGM)

Обработчик кадров, модуль А (FHMA)

Блок группового коммутатора и канальных интерфейсов (GSL)

Групповой процессор (GP)

Групповой процессор (GP) преобразует входящую информацию, поступающую из окружения сетевого узла, во внутренний формат сообщения системы и управляет функциональными блоками LTGG.

Представляет собой неблокирующую ступень временной коммутации, управляемую GP.GSL подразделяется на две подсистемы: групповой коммутатор (GS) и блок канальных интерфейсов между LTG и SN (LIU).

Часть 3. Цифровая коммутационная система EWSD Обработчик кадров, модуль А (FHMA), используется для подключения линий передачи пакетных данных.

Линейные группы M (LTGM) позволяют подключать:

- локальные и удаленные цифровые блоки (DLU)

- первичные цифровые линии связи (PDC)

- первичный доступ (PA)

- цифровые соединительные линии

- станции ISDN PBX среднего и большого размера

- сеть доступа (AN) через интерфейс V5.2 для подключения аппаратных средств внешней системы

оконечный мультиплексор для SDH

Характеристика LTGM:

- более низка потребляемая мощность

- возможность гибкого изменения объемов памяти на узле

- более высокая надежность

- современная технология; специализированные интегральные схемы (ASIC)

- высокое качество при передачи речи вследствие эхо-компенсации

LTGM делится на следующие функциональные области (рис. 14):

- групповой процессор для LTG (GPL)

- групповой коммутатор для LTGM (GSM)

- блок подключения линий (LTU)

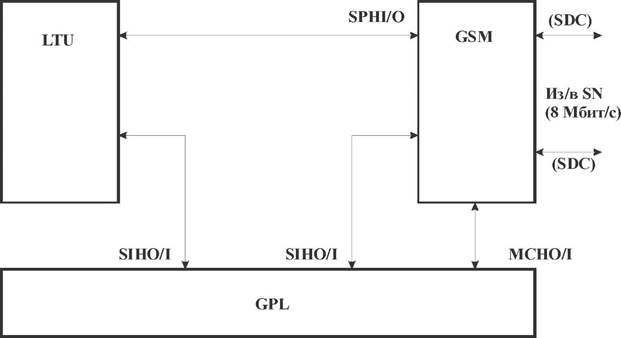

Рис. 14 Блок-схема LTGM
