На протяжении многих лет отечественные мотоциклы и мотороллеры, а также снегоходы «Буран» комплектовались карбюраторами семейства К62 или их разновидностями, Эксплуатация выявила целый ряд конструктивных недоработок. Их устранение потребовало серьезной модернизации карбюраторов и привело к появлению по существу нового прибора, которому было присвоено обозначение К65. Его внедрение начато в конце прошлого года и будет завершено в нынешнем.

Поскольку карбюратору предстоит долгая жизнь, мы попросили инженеров Ленинградского карбюраторного завода рассказать о нем подробнее.

На первый взгляд карбюратор К65 мало чем отличается от привычного К62. Но это именно на первый взгляд, поскольку модернизация затронула не форму, а содержание. И вы в этом убедитесь, когда вместе с нами рассмотрите устройство, принципы работы и регулировки нового прибора, показанного на рис. 1.

Сначала поговорим о конструкции и принципах работы.

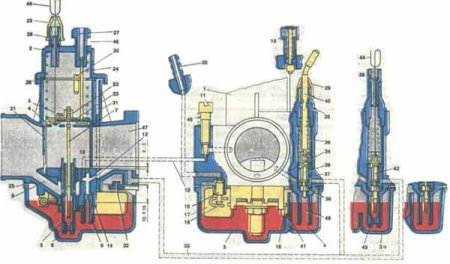

Все начинается с системы подхода и поддержания постоянного уровня топлива. Через штуцер 20 оно попадает к топливному клапану 15, который снабжен эластичной запорной шайбой, Клапан опирается на язычок 18, связанный с пластмассовыми поплав- ками 17, которые соединены между собой и свободно поворачиваются на оси 16.

Если по каким-то причинам уровень топлива повышается, его излишки отводятся иэ поплавковой камеры через дренажное отверстие 32. Чтобы при нагреве давление в поплавковой камере не увеличивалось, она соединена с атмосферой разбалансировочным каналом 31.

Главная дозирующая система состоит из распылителя 5, главного топливного жиклера 6, иглы дросселя 7 и канала подвода воздуха 8. Топливо из поплавковой камеры через главный топливный жиклер 6 попадает в распылитель 5, поднимаясь под действием разрежения по зазору между распылителем и иглой дросселя 7. На выходе из распылителя оно перемешивается с воздухом, поступившим по каналу 8 через отверстие в корпусе распылителя, Игла дросселя обеспечивает работу двигателя на средних режимах и может быть установлена в одно из пяти положений. На режимах наибольшей мощности расход топлива определяется а основном пропускной способностью главного топливного жиклера.

Надежное крепление распылителя обеспечивается стопорной шайбой 14, установленной под топливной трубкой 9.

Система холостого хода состоит, в свою очередь, из топливной трубки 9, воздушного канала 10, винтов качества смеси 11 и количества смеси 27, отверстия холостого хода 12 и переходного отверстия 13.

При работе двигателя на холостом ходу под действием разрежения в смесительной камере за дросселем топливо поднимается по трубке 9 и смешивается с воздухом, поступающим через канал 10. Образовавшаяся эмульсия при незначительном открытии дросселя (на малых оборотах) выходит только через отверстие 12. При дальнейшем подъеме дроссели и увеличении оборотов повышается разрежение в зоне отверстия 13 и через него также начинает поступать эмульсия. Таким образом, подача топлива увеличивается по мере роста числа оборотов.

Основная система пуска и прогрева двигателя. На карбюраторах разных модификаций применены разные системы обогатительных устройств: на К65С и К65В — пусковое устройство с автономным приводом; на К65Г и К65Ж — с тросовым приводом; на К65И и К65Д — корректор-обогатитель. В таком порядке и рассмотрим их.

Пусковое устройство с автономным приводом состоит из плунжера 37, направляющей 35, возвратной пружины 36, иглы 39 пускового устройства, уплотнительной резинки 38, защитного колпачка 29, штока управления 40, а также каналов 33 и 34, топливного колодца А и отверстия 41.

Нормальное положение устройства — закрытое. При этом игла 39 с уплотнительной резинкой 38 перекрывает топливный канал, а боковая поверхность плунжера 37 — каналы 33 и 34. Чтобы включить пусковое устройство, нужно шток 40 поднять вверх и повернуть примерно на 90°. При этом выдавки на штоке выйдут из пазов направляющей 35 и зафиксируются на ее верхнем торце. Плунжер поднимется, открыв каналы 33 и 34 и топливный канал 48. Под действием разрежения топливо из колодца А попадет в полость под плунжером, смешается с воздухом и в виде эмульсии будет подано в смесительную камеру. Объем топлива в колодце достаточен для высокой разовой подачи в момент старта. После пуска двигателя уровень топлива в колодце понижается и состав смеси становится беднее.

Чтобы выключить пусковое устройство, нужно, понятно, шток повернуть обратно примерно на 90°, после чего под действием возвратной пружины 36 плунжер займет первоначальное положение.

От попадания пыли и грязи пусковое устройство защищено резиновым колпачком, надетым на направляющую пружины 35.

Пусковое устройство с тросовым приводом аналогично ОПИСАННОМУ — но в нем нет штока 40, а положение плунжера 37 регулируется тросом, выведенным к манетке.

Корректор-обогатитель отличается тем, что топливо в него поступает непосредственно из поплавковой камеры (топливного колодца А нет). Расход топлива ограничивается жиклером 43.

При полностью поднятом плунжере достигается наибольшее обогащение смеси, необходимое для пуска двигателя. При опускании плунжера смесь все больше обедняется, поскольку уменьшается зазор между иглой 42 и стенкой канала. Когда плунжер полностью опущен, игла с уплотняющей резинкой 38 запирает топливный канал 48.

Дополнительное пусковое устройство (утопитель поплавков) используется при темпе- ратурах воздуха от +5С и ниже. Пользование им в пояснениях не нуждается.

Рассмотрев устройство и принцип работы отдельных систем, мы вправе теперь перейти к вопросам эксплуатации и регулировок.

Перед установкой карбюратора нужно снять его крышку 2 с дросселем в сборе. Крышка является довольно сложной подсборкой, на которой установлены винт 27 подъема дросселя, направляющая 28, прокладка 26, ограничитель подъема дросселя 30, дроссель 21 и его пружина 24, защитный колпачок 29, Винт 27 связан с дросселем тягой. Пружина дросселя 24 одновременно удерживает через замок 22 иглу 7.

Латунный дроссель П-образного сечения имеет два фасонных отверстия и одно круглое. Последнее, расположенное в центре, служит для установки и крепления иглы, фасонное со стороны выреза — для крепления троса газа, в Т-образное — для присоединения тяги винта 27. Радиальный вырез на стенке дросселя, обращенный к воздушному фильтру, обеспечивает необходимое разрежение в зоне распылителя.

Внутри крышки имеется ограничитель 30 — его рекомендуется удалять после завершения обкатки.

Установив карбюратор на двигатель, нужно присоединить к дросселю трос и закрепить крышку на карбюраторе. После этого ручкой газа поднимите дроссель и проверьте, полностью ли открывает он диффузор. Проделайте это несколько раз, чтобы убедиться, что дроссель не заедает ни в каком положении и что диффузор полностью закрывается и открывается. Винтом 27 поднимите дроссель в такое положение, при котором между его нижней кромкой и образующей диффузора появится щель 2—3 мм.

Если карбюратор имеет пусковое устройство или корректор, нужно отвернуть деталь 35, снять корректор в сборе и присоединить трос к поршню 27, после чего установитьузел на место.

Отрегулируйте положение упоров 28 оболочек тросов привода дросселя и корректора (если последний имеется) таким образом, чтобы они имели свободный ход примерно 2—3 мм (это делается для того, чтобы при поворотах руля положение дросселя или корректора не изменялось).

Заверните винт 11 до упора, а затем отверните на 0,5—1,5 оборота. Присоедините топливный шланг к штуцеру 20, Убедитесь, что топливо не подтекает по местам присоединения, и откройте пусковое устройство или корректор. Если по погодным условиям или индивидуальным особенностям двигателя приходится пользоваться утопителем поплавка, лучше делать это при одновременном полном открытии дросселя, тогда эффективность приема повышается.

Плавно нажимая на кикстартер, проверните коленчатый вал на 2—3 оборота, включите зажигание и энергично произведите запуск. После пуска и прогрева двигателя пусковое устройство или корректор нужно выключить.

В заключение поговорим немного о регулировках карбюратора — ими приходится время от времени заниматься каждому мотоциклисту.

Начинать целесообразнее с установки уровня топлива. Для этого нужно карбюратор перевернуть, снять донышко поплавковой камеры и замерить расстояние от плоскости разъема до линии, разделяющей поплавок пополам (след от разъема пресс-формы). Это расстояние должно составлять 13±1,5 мм. Если на вашем карбюраторе размер не входит в эти пределы, нужно осторожно подогнуть в ту или иную сторону язычок 18 поплавка.

Попутно еще одно замечание. Если в процессе эксплуатации карбюратор станет вдруг «переливать», нужно проверить, не прохудился ли поплавок. Для этого его следует погрузить не менее чем на минуту в ванну с горячей водой. Появятся пузырьки — поплавок худой, нет — все в порядке.

Перед началом регулировок, о которых пойдет речь дальше, двигатель нужно прогреть. После этого, опуская дроссель винтом 27, установите минимально устойчивые обороты холостого хода, а затем, медленно вращая винт 11 в ту или иную сторону, добейтесь увеличения оборотов до максимально возможных. Вновь винтом 27 постарайтесь их уменьшить, а затем винтом 11 поднимите, насколько удастся. Указанные операции иногда приходится повторять 2—3 раза.

Теперь проверьте, как реагирует двигатель на ручку газа. Если при резком открытии дросселя он глохнет, заверните винт 11 качества смеси на 1/4—1/2 оборота (смесь при этом обогатится); если двигатель, напротив, глохнет при резком закрытии дросселя, винт 11 нужно на столько же отвернуть (смесь, естественно, станет беднее).

Регулировку качества смеси на эксплуатационных режимах производят перемещением дозирующей иглы 7 относительно замка 22. Начинать следует со среднего ее положения. При перемещении замка вверх смесь обедняется (понятно: игла ведь опускается, и между ее конусом и стенкой распылителя остается меньший зазор!), при смещении замка вниз — обогащается. Критерием для перемещения иглы может служить цвет изолятора центрального электрода свечи зажигания. Если после пробега протяженностью примерно 30—40 км в нормальном эксплуатационном режиме он имеет белесый цвет, смесь бедновата и иглу нужно хотя бы на одно деление приподнять; если изолятор темно-коричневый, со следами копоти, смесь нужно сделать беднее, опустив иглу.

Наконец, если мотоцикл не развивает максимальной скорости, следует заменить главный топливный жиклер, установив иной, с большим диаметром калиброванного отверстия.

Характеристики карбюраторов нового семейства приведены в таблице.

С. НЮРЕНБЕРГ.
В. ДВОЙНИКОВ,
инженеры ЛенКАРЗа

Регулировка карбюратора Jawa 350-638 Поплавковый механизм состоит из сдвоенного пластмассового поплавка, подпружиненного игольчатого клапана и поплавковой камеры. Уплотнительной шайбы, как, например, в наших карбюраторах К-62, здесь нет. Уровень топлива должен быть на расстоянии 11 мм от плоскости разъема между корпусом карбюратора и поплавковой камерой. Проверяют правильность уровня при снятой поплавковой камере. Сам карбюратор надо предварительно отсоединить от двигателя. Корпус с поплавками устанавливаем на край обычной стеклянной полулитровой банки и соединяем шлангом с топливным баком. Открываем краник и ждем, когда уровень топлива установится. Учитывая, что высота бортика внизу корпуса 2мм, он должен находиться в 9 мм от верхнего края банки. Если уровень не получается таким, подгибаем латунный язычок между поплавками. На практике часто случается засорение клапана. Чтобы убрать соринку с клапана, не обязательно разбирать карбюратор. Надо закрыть краник и, продолжая движение, выработать все топливо из поплавковой камеры. Когда двигатель из-за недостатка топлива начнет давать перебои, открываем краник, и поток топлива очищает иглу. Конечно, лучше поставить между краником и карбюратором дополнительный фильтр тонкой очистки топлива, предназначенный для автомобилей. Система пуска. У "Явы-634" карбюратор имеет утолитель поплавка, служивший для пуска холодного двигателя. У карбюратора "Явы-638" утолителя нет. Для этой цели создано специальное устройство -фактически вспомогательный пусковой карбюратор, встроенный в основной. Он обогащает смесь при пуске холодного двигателя. Для его включения служит специальный рычажок, который переводят вверх. Когда двигатель прогреется, рычажок опускают. Нужно иметь в виду, что устройство эффективно работает лишь при опущенном золотнике. Жиклер пускового устройства запрессован в поплавковой камере. Через него топливо попадает в специальный колодец, из которого забирается через латунную трубку в смесительный патрубок. Затем эмульсия (смесь бензина с воздухом) впрыскивается в полость диффузора непосредственно за дроссельным золотником. Поскольку жиклер помещен вблизи дна поплавковой камеры, не исключено его засорение. В таком случае надо снять поплавковую камеру, промыть ее, а жиклер продуть. У карбюраторов "Яв-638-5" выпуска 1984-1985 годов пусковой жиклер был размером 72, что означает диаметр отверстия 0,72 мм. В новом карбюраторе размер пускового жиклера увеличили до 85 мм. Теперь проблем с пуском ^"Явe-638-0" производства 1987 года при температурах до -10° С практически нет. Если же температура ниже, то приходится на время пуска еще больше опускать золотник или полностью заворачивать винт качества, что заметно обогащает смесь. Другой способ обогащения смеси при пуске: прикрыть пальцем дренажное отверстие рядом с пусковым устройством под рычажком. Эффект будет еще заметнее, если прикрыть и второе дренажное отверстие, которое находится с другой стороны карбюратора (около упора дросселя). Некоторые владельцы "Яв" кардинально решают проблему зимнего пуска, вмонтировав в карбюратор утолитель поплавка или дополнительный краник, через который топливо подается мимо поплавка. Тем, кто ездит зимой систематически, такое усовершенствование не будет лишним. Холостой ход. После пуска двигателя вступает в действие система холостого хода. Она, как и пусковой карбюратор, работает лишь при очень малом открытии (около 0,5 мм) дроссельного золотника. Эта система состоит из жиклера холостого хода размером 40, эмульсионных трубок, винта регулировки качества смеси и каналов для движения воздуха и эмульсии. Винт качества регулирует сечение воздушного канала, поскольку дозировать воздух гораздо легче, чем топливо. При завертывании винта количество воздуха уменьшается и смесь обогащается. При отвертываний - подала воздуха увеличивается я смесъ становится беднее. Регулировка холостого хода обычная. Вначале упором золотника устанавливаем минимально устойчивые обороты (для обкатанного двигателя это 600-1000 об./мин.). Затем, вращая винт качества, ищем положение, при котором обороты будут максимальными. Делается это не спеша. Каждый раз винт надо повернуть не более чем на 1/4 оборота и некоторое время подождать, пока частота вращения стабилизируется. Конечно, обороты определяем по штатному тахометру. Имейте в виду, что отворачивание винта качества более чем на два оборота неэффективно, при дальнейшем отворачивании обеднения практически не будет. После того, как найдено положение наибольших оборотов, золотник немного опускаем, пока обороты не снизятся до ранее установленных. Затем можно попытаться винтом качества поднять обороты, то есть уточнить положение винта качества. Следует иметь в виду, что эту регулировку проводят только на прогретом двигателе. Переходной режим. С системой холостого хода непосредственно связана дополнительная переходная система. Без нее при небольшом подъеме золотника будет заметен "провал", так как система уже не обеспечивает нужного качества смеси, она слишком обеднена, а главная дозирующая система еще не включается в работу. Чтобы избежать этого "провала", в карбюраторе 2928СЕ предусмотрена дополнительная система. Она имеет топливный (размер 72) и воздушный (размер 120) жиклеры. Воздух для дополнительной системы и системы холостого хода забирается через общий канал. Затем поток его раздваивается, часть идет в систему холостого хода, а остальное - через воздушный жиклер к смесителю дополнительной системы. Его выход сделан не сзади золотника, а под ним, несколько позади иглы. Главная дозирующая система. Когда золотник поднимается более чем на 6 мм, начинает работать главная дозирующая система. При меньшем открытии она экранируется тарелкой (шайбой), находящейся снизу золотника. В первом случае тарелка оказывается выше верхнего среза главного распылителя. Движение воздуха создает над распылителем и распыление топлива. Топливо, пройдя через главный жиклер, попадает в кольцевой канал между распылителем и конусной иглой. Туда же через специальное отверстие поступает небольшое количество воздуха, который вместе с топливом образует эмульсию. И лишь после этого эмульсия выбрасывается в полость диффузора, где смешивается с основным потоком воздуха. Такой двухступенчатый процесс обеспечивает хорошее распыление. На состав смеси при полном и среднем поднятии золотника можно влиять двумя способами - изменяя размер главного жиклера или положение иглы. Причем размер жиклера оказывает большее воздействие на состав смеси при полном открытии диффузора (поднятии золотника), а положение иглы сказывается в основном при среднем. Поскольку при неполном поднятии золотника максимальная мощность от двигателя не требуется, а важна экономичность, то необходимо, чтобы смесь была обедненной. Но чрезмерное обеднение вызовет "провал" в работе двигателя на режимах частичного открытия дросселя. Поэтому надо выбрать такое положение иглы, чтобы смесь была обеденной, а работа двигателя оставалась устойчивой на всех режимах, без "провалов" Опускание иглы (перестановка ее защелки вверх) вызывает обеднение, а поднятие - обогащение. Обычно после обкатки иглу опускают, переставляя защелку на одно деление вверх. Однако будет легче, если, переставляя иглу, вы обратите внимание на работу двигателя до и после перестановки, попробуете разные положения иглы. делать подбор желательно, поскольку это сказывается и на работе двигателя, и на общем расходе топлива. При полном открытии диффузора нужна максимальная мощность, поэтому смесь должна быть обогащенной. Мотоциклисты, требовательные к мощности, могут заняться подбором главного жиклера. Его обычно делают из штатного, увеличивая сечение при помощи самодельной трехгранной развертки из обычной швейной иглы, обработанной наждаком. В карбюраторе "Явы-638-5" стоит главный жиклер размером 90. А на "Яве-638-0" он увеличен до размера 92, то есть площадь сечения его больше на 5%. Эконостат. На состав смеси при большом открытии диффузора влияет еще одна система, которую называют эконостатом. У карбюратора "Явы-634" такой системы нет. Эконостат служит для дополнительного обогащения смеси при большом поднятии золотника (более 14 мм). Устроен эконостат просто. Топливо забирается латунной трубкой из поплавковой камеры и проходит через жиклер эконостата (в инструкции к "Яве-638 он ошибочно, назван жиклером экономайзера). Этот жиклер размером 50 можно увидеть лишь после извлечения из корпуса латунной трубки, выше которой он находится. Далее через каналы в корпусе карбюратора топливо поднимается выше диффузора и впрыскивается через распылитель перед золотником. Распылитель эконостата, в отличие от остальных распылителей, находится в верхней части диффузора. Благодаря такому его расположению движение воздуха мимо него при малом открытии золотника незначительно. Лишь при поднятии золотника более чем наполовину (свыше 14 мм) поток воздуха у торца распылителя делается достаточно интенсивным и начинается подача топлива через эконостат. Основные неисправности системы питания. Обеднение рабочей смеси. Вспышки ("чихание") в карбюраторе при работе двигателя и перед его остановкой свидетельствуют о поступлении в цилиндры бедной смеси. На бедной смеси двигатель работает жестко, плохо набирает обороты под нагрузкой. Кроме того, работа двигателя на бедной смеси вызывает его перегрев, который может привести к заклиниванию поршня в цилиндре, особенно у не обкатанного двигателя. Обеднение рабочей смеси может быть следствием понижения уровня топлива в поплавковой камере карбюратора, которое произошло из-за сильного засорения фильтра в кранике топливного бака, засорения проходного отверстия в кранике или дренажного отверстия в пробке топливного бака. Эти же причины могут вызвать полное прекращение подачи топлива. Перед полным прекращением подачи топлива обычно появляются признаки бедной смеси, затем двигатель останавливается. Недостаточное поступление, а также прекращение подачи топлива в поплавковую камеру карбюратора определяется по признакам, сигнализирующим о работе двигателя на бедной смеси, а также после отсоединения топливного шланга от краника (или от карбюратора). обнаружив, что топливо слабо течет или совсем не течет из краника, нужно открыть пробку топливного бака и убедиться в наличии топлива и в чистоте отверстия в пробке. Если после отвинчивания пробки бака топливо потечет из краника интенсивнее, значит засорилось отверстие в пробке и его необходимо прочистить или продуть. В случае, если топлива в баке достаточно и после снятия пробки бака оно также плохо течет из краника (либо совсем не течет), нужно продуть топливный краник. Ржавчину, обнаруженную в топливном баке, необходимо удалить, так как иначе она будет все время засорять приборы системы питания, вызывая их ненормальную работу. Для удаления ржавчины из внутренней полости бака его надо снять с мотоцикла, и слить из него топливную смесь. Вывинтив топливный краник, ввернуть вместо него болт М14 х 1,5. (Это нужно для предохранения резьбы от повреждения при дальнейшей работе). Насыпав в бак, примерно, стакан речного песку и налив около литра воды, надо плотно заткнуть наливную горловину тряпкой. Затем, встряхивая и переворачивая бак, очистить его внутренние стенки от имеющейся коррозии. Конец очистки определяется визуально. Очищенная поверхность должна блестеть. Не следует пытаться удалить глубокие (относительно толщины стенки бака) раковины, если они имеются. Сделать это песком не удастся, кроме того, при выведении раковин может значительно уменьшиться прочность бака. Закончив очистку, бак следует тщательно вымыть водой, затем просушить. Рекомендуется очищенный бак покрыть внутри защитным слоем, который остановит процесс начавшейся коррозии и будет предохранять от его развития. Перед покрытием бак следует тщательно обезжирить вначале чистым бензином, затем ацетоном. Для защитного покрытия можно использовать эпоксидную смолу холодного отвердения ЭД-5 или ЭД-6. Болт, ввернутый вместо топливного краника, через 1-2 ч. следует вывинтить. При отсутствии эпоксидной смолы можно для покрытия бака воспользоваться одним из клеев БФ, разведенным спиртом. Можно использовать травильно-защитный раствор "Антикор". При нормальном поступлении топлива из бака в поплавковую камеру карбюратора и при нормальном его уровне в поплавковой камере обеднение рабочей смеси могут вызвать следующие причины. 1. На всем диапазоне оборотов коленчатого вала двигателя, если ослабло крепление карбюратора к картеру или повреждены уплотняющие прокладки, а также если ослабло крепление резиновой муфты, соединяющий корпус воздухофильтра с горловиной карбюратора, или муфта соскочила с патрубков или разорвана и воздух свободно засасывает через образовавшуюся щель. Неисправности, перечисленные в первом пункте, определяются при внешнем осмотре карбюратора после снятия защитного кожуха карбюратора. 2. На малых оборотах коленчатого вала двигателя, если засорился жиклер системы холостого хода. При засорении жиклера системы холостого хода двигатель не работает на малых оборотах и не заводится пусковым рычагом. В этом случае двигатель, заведенный с "хода", останавливается при поворачивании рукоятки газа до упора до себя (при сбрасывании газа). Для очистки жиклера его необходимо вывинтить, продуть и промыть в бензине. Топливные жиклеры чистить только сжатым воздухом или леской. Применять проволоку или иглы не допускается, так как можно повредить жиклер. 3. На средних и максимальных оборотах коленчатого вала двигателя, если засорился главный жиклер или упала игла в распылитель. Если дозирующая игла упала в распылитель, то двигатель не реагирует на подъем дросселя или реагирует, но слабо. При этом возможны вспышки в карбюраторе (бедная смесь). Для устранения этой неисправности нужно отвинтить крышку дроссельного колодца, затем вынуть дроссель и иглу из карбюратора, разъединить дроссель с тросом газа. Восстановив или заменив защелку дозирующей иглы, собрать карбюратор. При засорении главного жиклера двигатель не развивает обороты (теряет мощность). Чтобы очистить главный жиклер, необходимо снять карбюратор с двигателя и отвернуть резьбовую пробку, расположенную в нижней части карбюратора. Затем нужно продуть жиклер и удалить отстой, находящийся в резьбовой пробке. Как правило, засорение главного жиклера сигнализирует о необходимости промывки и чистки всего карбюратора. Обогащение рабочей смеси. Внешними признаками, моментально сигнализирующими о работе двигателя на богатой смеси, являются густой дым, выходящий из глушителя шума выпуска, и вспышки ("выстрелы") в корпусе глушителя. В этом случае вспышек в карбюраторе не происходит, но в цилиндрах двигателя слышны глухие стуки. При работе на богатой смеси двигатель тоже плохо набирает обороты. Как при работе на бедной, так и при работе на богатой смеси (не путать с обогащенной смесью) двигатель заметно снижает мощность. Обогащение рабочей смеси обычно на всем диапазоне оборотов коленчатого вала двигателя могут вызвать следующие причины: 1. Переполнение поплавковой камеры (а следовательно, и дозирующих систем карбюратора) топливной смесью из-за нарушения работы клапана поплавка. Это может быть следствием: а) попадания мусора (ворсинок и т. п.) между иглой поплавка и гнездом в крышке поплавковой камеры; б) увязания нижнего конца иглы поплавка в смолистых отложениях, образовавшихся после многомесячного хранения мотоцикла; в) износа иглы поплавка и гнезда в крышке поплавковой камеры; г) нарушения герметичности поплавка. Переполнение поплавковой камеры карбюратора топливом определяется при внешнем осмотре карбюратора. Топливо, вытекающее из-под крышки поплавковой камеры, а также находящееся в углублении картера под карбюратором, сигнализирует о переполнении поплавковой камеры. Для выяснения и устранения причины, вызвавшей переполнение, нужно снять крышку поплавковой камеры. При загрязнении поплавковой камеры карбюратор следует снять и промыть. Изношенные детали нужно заменить. Нарушение герметичности поплавка может обнаружиться в местах пайки. Оно определяется (встряхиванием) по наличию внутри поплавка топлива. Для удаления из поплавка топлива его надо поместить в кипящую воду и держать отверстием вверх до полного выпаривания топлива. Затем отверстие нужно аккуратно, не увеличивая веса поплавка, запаять. 2. Повышенное сопротивление воздухофильтра. Воздухофильтр плохо пропускает воздух, если он забит пылью и другими частицами в результате длительной эксплуатации без очистки или в результате езды по пыльным дорогам. Причем при езде по пыльным дорогам и во время цветения тополя воздухофильтр может быть забит уже через несколько часов так, что двигатель будет работатьна переобогащенной смеси. Загрязненный сетчатый контактно-масляный воздухофильтр необходимо промыть и пропитать вязким маслом. В дороге это можно сделать, используя топливную смесь из бака мотоцикла и масло, залитое в коробку передач. Масла для смазки фильтра нужно не более 30-40 см³. Смазка коробки передач в этом случае не нарушится. Бумажный микрофильтр при засорении следует вытряхнуть. Перечисленные признаки нарушения смесеобразования появляются при резком обеднении или обогащении рабочей смеси. Небольшие отклонения от нормы в составе рабочей смеси обнаруживаются при проверке состояния электродов и изолятора свечи. Подтекание топлива, В процессе эксплуатации мотоцикла иногда обнаруживается подтекание топлива: 1) в месте соединения топливного краника с баком; 2) в местах соединения топливопровода с краником и карбюратором; 3) между пробкой и горловиной топливного бака. Последнее происходит, если.нарушена плоскость горловины, к которой прижимается прокладка пробки-(например, из-за того, что в некоторых местах нарушен слой краски). Попадание воды. Вода, попавшая в бак или карбюратор, вызывает перебои в работе двигателя. Перебои выражаются в резком падении мощности двигателя и сопровождаются вспышками ("чиханием") в карбюраторе, после которых двигатель обычно останавливается. Если вода находится только в карбюраторе, то для ее удаления достаточно его снять с мотоцикла, разобрать, продуть и промыть бензином. При наличии воды в топливном баке, из которого она попадает в карбюратор, дело усложняется. В этом случае надо кроме промывания карбюратора слить топливо из бака в какую-либо чистую емкость, затем просушить бак, что требует времени, либо протереть его внутри (левую и правую половины) чистой тряпкой, не оставляющей ворса и хорошо впитывающей воду. Перед тем, как вытирать бак тряпкой, следует вывинтить топливный краник и продуть его в основном положении и в положении резерва. В случае просушивания бака, например, на солнце, краник можно не вывинчивать, надо только продуть его в обоих положениях. Можно для просушки бака использовать электрический рефлектор, которым бак следует нагревать с обеих сторон. При использовании электрического рефлектора надо нагревать бак до температуры, не превышающей 100° С, иначе можно испортить лакокрасочное покрытие. Отстоявшееся топливо можно вновь залить в бак. Удобнее всего это сделать при помощи шланга. При этом надо следить за тем, чтобы снова не налить в бак воды, находящейся на дне емкости. Износ дроссельного золотника и дроссельного колодца карбюратора. Износ вызывает стук дроссельного золотника в дроссельном колодце, слышимый на малых оборотах коленчатого вала двигателя и при движении мотоцикла на прямой передаче с небольшой скоростью. Обычно после длительной эксплуатации с появлением значительного износа дроссельного золотника и дроссельного колодца, о чем сигнализирует стук, появляется износ и других деталей карбюратора: запорной иглы поплавка, гнезда приемного штуцера поплавковой камеры, дозирующей иглы и ее фиксирующей защелки и распылителя. Поэтому, как правило, изношенный карбюратор заменяют. Здесь следует отметить, что износ дроссельного золотника и повышенный зазор между ними дроссельным колодцем при исправной работе других деталей карбюратора не оказывает значительного влияния на работу дозирующих систем карбюратора. Сказанное в полной мере относится к работе карбюратора на режимах средних и максимальных нагрузок. И только на режиме малых оборотов холостого хода по мере износа дросселя и дроссельного колодца надо опускать дроссель, вывинчивая регулировочный винт упор дросселя, чтобы не происходило чрезмерного увеличения малых оборотов холостого хода.

Технические данные и регулировка карбюратора Явы (Jawa) 638

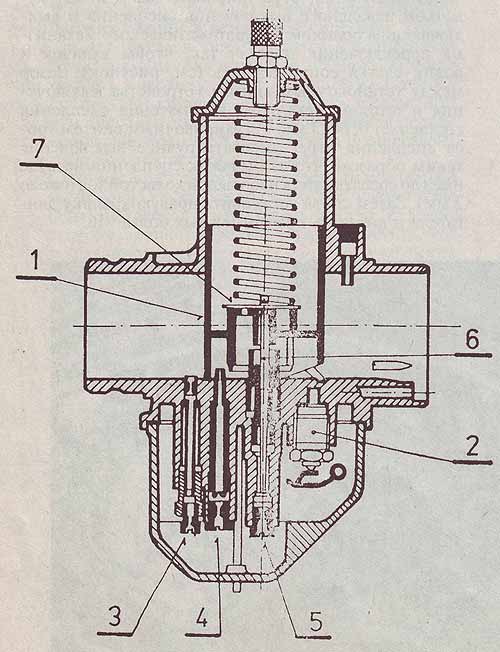

Мотоцикл " Jawa (Ява) 350 см3 - 638" оснащен карбюратором "Йиков 2928 СЕ" с центральной поплавковой камерой и пусковым устройством для легкого пуска двигателя. Карбюратор в разрезе показывается на рисунке ниже, где отдельные позиции обозначают:

1 - цилиндрический золотник;
2 - игольчатый клапан;
3 - жиклер холостого хода;
4 - жиклер дополнительной системы;
5 - главный жиклер;
6 - игла золотника;
7 - предохранитель иглы.

Настройка карбюратора определяется согласно результатам длительных испытаний, а именно таким образом, чтобы при требуемой мощности двигателя и минимальном расходе топлива содержание СО в выхлопных газах не превышало 4,5%. Из этого следует, что нежелательно, чтобы владелец мотоцикла менял в ходе эксплуатации после обкатки основную настройку карбюратора, установленную изготовителем.

ОСНОВНАЯ НАСТРОЙКА КАРБЮРАТОРА И ОСНАЩЕНИЕ ЖИКЛЕРАМИ

Главный жиклер........................................ 92
Жиклер дополнительной системы........................ 72
Воздушный жиклер дополнительной
системы.............................................. 120
Жиклер пускового устройства.......................... 85
Жиклер эконостата..................................... 50
Жиклер холостого хода................................ 40
Жиклер холостого хода................................ 80
Положение иглы золотника.............................. на первом пазе сверху

Игольчатый клапан Jawa.................................... d = 2 мм
Винт холостого хода.................................. вывернут на 1,5 оборота
Высота уровня топлива в поплавковой камере (измерено

от плоскости разъема корпуса поплавковой камеры при

давлении 1,837 кПа - 250 мм столба топлива).......... 11 + 1 мм.

На новом мотоцикле игла золотника карбюратора фиксируется жестяным упругим предохранителем, который вставлен во второй паз иглы. Игла проходит сквозь бобышку в днище золотника и входит в точно калиброванное отверстие в эмульсионной трубке. Ее предохранитель фиксируется как формой бобышки, так и возвратной витой пружиной золотника, которая прижимает предохранитель иглы к бобышке золотника. В середине предохранителя проходит трос газа, наконечник которого крепится снизу золотника в фиксирующую выемку.
Положение иглы меняет соотношение смешивания топлива и воздуха при частичной нагрузке силового агрегата. Из вышеприведенного и значений наладки карбюратора следует тот факт, что после обкатки нового мотоцикла (примерно после пробега 1 500 - 2 000 километров) необходимо вставить предохранитель иглы в первый паз сверху. Для этой цели взять обеими руками весь корпус карбюратора и осторожно его повернуть примерно на 20° вокруг горизонтальной оси. Потом, вывернув отверткой два болта Мб, крепящих крышку золотниковой камеры, выдвинуть золотник вместе с пружиной и иглой. Вдавить руками золотник против крышки камеры, в результате чего освобождается цилиндрический наконечник троса газа из выемки в нижней части золотника. Одной рукой взять отдельный золотник с иглой, а второй отодвинуть в сторону свободную пружину. Затем осторожно выдвинуть иглу с предохранителем из золотника, двумя пальцами снять предохранитель и вставить его в заданный первый паз сверху. Очистить иглу чистой тряпкой и задвинуть ее в золотник таким образом, чтобы жестяной предохранитель упирался в бобышку золотника. Потом рекомендуется очистить поверхность золотника кистью, смоченной в техническом бензине. Ни в коем случае нельзя очищать золотник наждачной бумагой!
Затем сквозь золотник снова продеть трос подачи топлива с прижимной пружиной и его наконечник закрепить в фиксирующую выемку. Комплект осторожно вставить в золотниковую камеру, обращая внимание на то, чтобы продольный паз на золотнике направлялся против нижней части опорного направляющего винта, который ввернут в отверстие на наружной стороне корпуса карбюратора. При введении золотника в камеру игла в большинстве случаев зацентрируется в правильном положении в эмульсионной трубке, и поэтому не нужно применять грубую силу при этой операции, так как это почти всегда влечет за собой деформацию иглы. Деформированную иглу нельзя больше выравнивать, а следует заменить ее новой. Затем снова посадить крышку золотниковой камеры, затянуть ее крепежные винты и повернуть карбюратор в первоначальное вертикальное положение.
Лишь немногие неисправности, которые могут появиться в карбюраторе и которые устраняются, можно назвать ремонтом. В большинстве случаев это неисправности, причиненные загрязнениями, которые попали в жиклеры. Чаще всего засоряются главный жиклер или жиклер холостого хода. Их можно отверткой вывернуть из карбюратора, опрокинув его в сторону (операцию выполнять также вдумя руками, поворачивая карбюратор почти на 45°) и вывернув четыре винта М4, крепящих нижнюю крышку карбюратора, в которой находится поплавковая камера. Для этого нужно отсоединить от карбюратора шланг подачи топлива и совершить описанный выше демонтаж золотника с пружиной и крышкой.
Ни в коем случае нельзя очищать жиклеры проволокой или аналогичным инструментом, который мог бы повредить, оцарапать или деформировать точно калиброванное отверстие в жиклере.
Жиклер достаточно продувать воздухом или промывать в техническом бензине. Во время монтажа жиклеров следить за точностью посадки уплотнения под нижней крышкой карбюратора. Повернув карбюратор в первоначальное положение, проверить, правильно ли посажена резиновая муфта между карбюратором и пластмассовым глушителем шума всасывания. Неправильная посадка муфты вызывает всасывание побочного воздуха в двигатель, который не очищен и обедняет топливную смесь во всем диапазоне работы карбюратора. В ходе работы двигателя эта неисправность может вызвать даже заклинивание двигателя!

Руководство по эксплуатации, ремонт и регулировка мотоциклов Ява (Jawa) 350/638. >> Технические данные и регулировка карбюратора.

Мотоцикл «Ява-350 см3 — 638» оснащен карбюратором «Йиков 2928 СЕ» с центральной поплавковой камерой и пусковым устройством для легкого пуска двигателя. Карбюратор в разрезе показывается на рисунке ниже, где отдельные позиции обозначают:

1 цилиндрический золотник;
2 игольчатый клапан;
3 жиклер холостого хода;
4 жиклер дополнительной системы;
5 главный жиклер;
6 игла золотника;
7 предохранитель иглы.
