Проволочные постоянные и переменные резисторы

Проволочные постоянные резисторы (рис. 6) ис­пользуются в цепях постоянного и переменного тока звуковой частоты в качестве делителей напряжения, гасящих и нагрузочных резисто­ров, а также для установления высокой стабильности параметров электрической цепи и большой мощности рассеивания.

Проволочные постоянные резисторы конструктивно представляют собой изоляционное основание из керамики или пластмассы, на ко­торое наматывается токопроводящий элемент из проволоки высоко-омных сплавов константана, манганина или нихрома. К концам об­мотки присоединяются выводы из многопроволочной мягкой меди или латунных пластинок. Для изоляции и защиты витков от влаги, за­грязнений и механических повреждений обмотку покрывают тепло­стойкой неорганической стеклоэмалью.

В БРЭА широко применяются постоянные проволочные резисто­ры ПЭ, ПЭВ, ПЭВР, С5 и др.

Резисторы ПЭ (проволочные эмалированные) (рис. 6, а) вы­пускаются на номинальное сопротивление от 1,0 Ом до 51 кОм и но­минальную мощность рассеивания от 7,5 до 150 Вт. Резисторы ПЭВ (проволочные эмалированные влагостойкие) (рис. 6, б) изготовля­ют на номинальное сопротивление от 5 Ом до 56 кОм и допустимую мощность рассеивания от 2,5 до 100 Вт. Разновидностью резисто­ров ПЭВ являются резисторы ПЭВР (проволочные эмалированные влагостойкие регулируемые) (рис. 6, в). В резисторах ПЭВР на боковой поверхности снят слой эмали в виде дорожки, по которой мо­жет перемещаться хомутик с контактом. Такая конструкция позво­ляет регулировать сопротивление, номинальное значение которого находится в пределах от 3 Ом до 2,7 кОм.

Проволочные переменные резисторы используются в качестве регулировочных и подстроечных радиоэлементов при тех­ническом обслуживании и ремонте БРЭА, а также для регулировки больших токов в цепях питания в виде реостатов накала, делителей напряжения и др. Такие резисторы изготовляют на номинальное сопротивление от долей ома до нескольких десятков килоом с мощ­ностью рассеивания от 0,5 до 5 Вт.

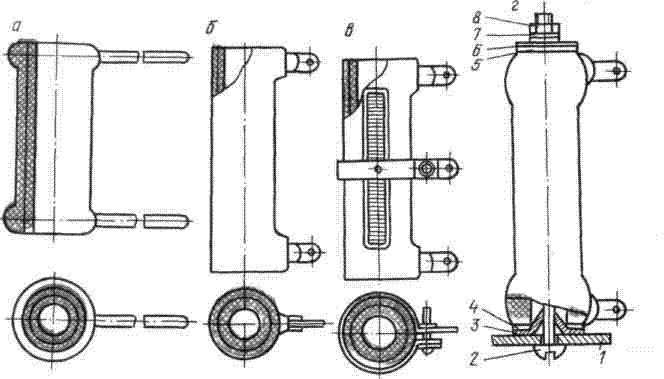

Рис. 6.Проволочные постоянные резисторы:

а — ПЭ; б — ПЭВ; в — ПЭВР; г — крепление резистора: 1— шасси; 2 — винт; 3 — шайба фасон­ная; 4,5 — шайбы изоляционные; 6,7 — шайбы металлические; 8 — гайка.

Конструктивно проволочный переменный резистор (рис. 7) представляет собой тороидальный или трубчатый каркас из керамики или пластмассы, на который в виде обмотки укладывается тонкий провод с высоким омическим сопротивлением. По поверхности провода скользит ползунок из упругой металлической ленты или про­волоки, изогнутой на конце. Плавная регулировка сопротивления обеспечивается тем, что при перемещении ползунок касается по­следующего витка обмотки прежде, чем сойдет с предыдущего. Для включения в схему проволочный переменный резистор имеет три вы­вода: два — от концов обмотки и третий — от ползунка.В сильноточных резисторах прежних выпусков типа ППБ, ППБЕ (проволочные переменные бескаркасные) резистивный элемент выполнялся намоткой изолированного высокоомного провода на три­ацетатную пленку, которую затем сплющивали и сушили. Проволочные переменные резисторы типа СП5 изготовляются прямоугольной или круглой формы с армированными в пластмас­совом основании жесткими выводами.

Рис. 7. Проволочный переменный резистор (без кожуха): 1 — обмотка;2 — скользящий контакт; 3 — токосъемник; 4 — вывод движка; 5 — вывод концов обмотки; 6—каркас; 7 —ручка.
