Проведение опытов

1.

t₁

t₂

Включить установку (рис. 2).

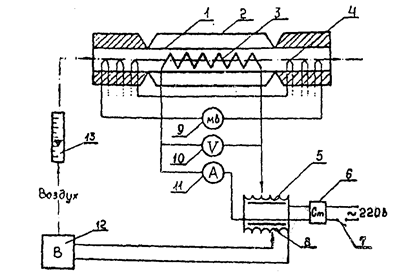

Рис.2. Схема экспериментальной установки:

1 – проточный калориметр, изготовленный из стекла; 2 – вакууммированная оболочка, предназначенная для уменьшения потерь тепла в окружающую среду; 3 – электронагреватель; 4 – дифференциальная термопара, 5,8 – лабораторные автотрансформаторы; 6 – стабилизатор напряжения; 7 – переключатель; 9 – милливольтметр; 10 – вольтметр; 11 – амперметр; 12 – вентилятор; 13 – ротаметр.

2. Установить заданные значения силы тока и расхода воздуха при помощи трансформаторов 5 и 8.

3.

Стационарный режим

Нестационарный режим

4 12 20 t, мин Рис.3. График стационарности.

е, мВ

После включения установки, в которой исследуются тепловые процессы, требуется некоторое время, в течение которого происходит стабилизация измеряемых величин. Нестационарный период прогревания элементов установки постепенно сменяется стационарным и измеряемые величины становятся достоверными.

На графике стационарности (рис. 3) через каждые 2 мин наносить показания милливольтметра е, мВ до наступления стационарного режима.

4. После наступления стационарного режима, о чем свидетельствует неизменность е ~ t₂ - t₁ в течение 3-х измерений, занести показания приборов в таблицу опытных данных, таблица 2,

Таблица 2

Прот . делений	, м^3/с	I, A	Uэл, В	е, мВ	, °С	t1, °С	t2, °С	B, мм рт. ст.	р=В, Па

где П_рот. – показания ротаметра; - объемный расход – определяется по градуировочному графику; I – сила тока в электронагревателе – показания амперметра; U_эл –падение напряжения на электронагревателе – измеряется с помощью вольтметра; е – термо-э.д.с. – показания милливольтметра; - изменение температуры газа в калориметре – определяется по градуировочному графику; В – барометрическое давление, р – давление газа, равное атмосферному, т.е. барометрическому давлению, р=В.
