JK-триггер. На рис. 6 таблица состояний JK-триггера представлена в форме диаграммы Вейча, из которой можно получить следующее логическое выражение




На рис. 6 таблица состояний JK-триггера представлена в форме диаграммы Вейча, из которой можно получить следующее логическое выражение, определяющее функционирование JK-триггера:

(4.5)

Из (4.5) следует, что состояние Q, в которое устанавливается триггер, определяется не только уровнями на информационных входах J и K, но и состоянием Q0, в котором ранее находился триггер. Это определяет возможность построения логической структуры JK-триггера с использованием двух RS-триггеров. Один из RS-триггеров (ведомый) предназначен для хранения текущего состояния Q0; снимаемые с его выходов уровни Q0 и 0 совместно с информационными сигналами входов J и К используются для формирования нового состояния Q в другом RS-триггере (ведущем), JK-триггер с подобной логической структурой представлен на рис. 4.7,а. Так как каждый из триггеров совместно с элементами И на входах образует схему синхронного RS-триггера, то логическая структура может быть такой, как показано на рис. 4.7,б. Здесь ведущий триггер Тг1, имеет по две пары связанных операцией И входов J и К.

При уровне лог. 0 на входе С триггер Тг1, не реагирует на сигналы входов J и К. На синхронизирующий вход триггера Тг2 при этом подается уровень лог. 1, и состояние ведущего триггера Тг1 передается ведомому триггеру Тг2. Оба триггера оказываются в




рис 4.11

рис 4.10

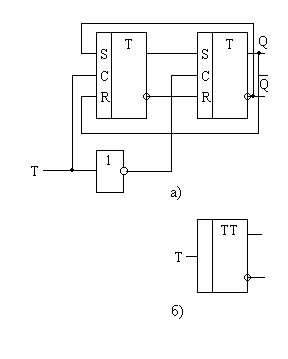

рис 4.9

рис4.8




рис 4.7

одном и том же состоянии. При переходе на входе С к уровню лог. 1 на синхронизирующий вход триггера Тг2 через инвертор подается уровень лог. 0 и логическая связь между триггерами обрывается. Триггер Тг1 устанавливается в состояние Q, определяемое выражением (4.5). Подача вновь на вход С уровня лог. 0 приводит к передаче состояния Q из триггера Тг1, в триггер Тг2. Символическое изображение описанного JK-триггера приведено на рис. 4.7,в.

На рис. 4.8 показано включение JK-триггера, при котором он выполняет функции D-триггера.
