JK-триггер




Триггер JK-типа имеет более сложную, по сравнению с RS-триггером, структуру и более широкие функциональные возможности. Помимо информационных входов J и К и прямого и инверсного выходов Q и , JK-триггер имеет вход управления С (этот вход также называют тактирующим или счетным), а также асинхронные установочные R и S-входы. Обычно активными уровнями установочных сигналов являются нули, как в схеме на рис. 2. Установочные входы имеют приоритет над остальными. Активный уровень сигнала на входе S устанавливает триггер в состояние Q=l, а активный уровень сигнала на входе R - в состояние Q=0, независимо от сигналов на остальных входах.

Если на входы установки одновременно подать пассивный уровень сигнала, то состояние триггера будет изменяться по фронту импульса на счетном входе в зависимости от состояния входов J и К, как показано в таблицах переходов (табл. 3) и функций возбуждения (табл. 4).



Таблица 3 Таблица 4

J K Qt+1   Qt Qt+1 J K
    Qt     X


    Qt       X



Рис. 4а Рис. 4б

Работа JK-триггера описывается характеристическим уравнением:

.

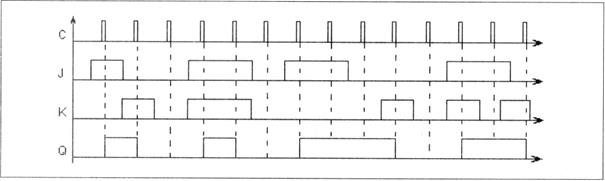

Один из вариантов функциональной схемы JK-триггера со входами установки логическим нулем и его условное графическое обозначение (УГО) приведены на рис. 4а,б, Временные диаграммы его работы при R=S=1 приведены на рис.5.

Рис.5

Подобно RS-триггеру, изменение состояний JK-триггера можно изобразить графом переходов (рис. 6). Входные сигналы, которые могут принимать любые значения (как 0, так и 1), обозначены как X, а позиция обозначения соответствует последовательности J, К.

Рис.6

Этот рисунок не должен вводить в заблуждение: если Х=1, то при JK=11 схема будет переходить из состояния Q=0 в состояние Q=l. Но из этого состояния схема должна возвратиться в Q=0 и т. д. Подобный граф описывает работу автогенератора. Но в данном случае все изменения выхода происходят только в момент отрицательного перепада тактового сигнала С. Действительно, если J=K=1, то с каждым новым тактовым импульсом выход будет изменять свое значение на противоположное и триггер будет выполнять функцию делителя частоты на 2, а не автогенератора.
