Коммутационное поле DX-200

На ступени ГИ DХ200 осуществляется временная коммутация каналов. Коммутационное поле строится из МВК 32×32, каждый из которых является однозвенным полнодоступным блоком. Каждый МВК имеет свое управляющее устройство – маркёр. Посредством таких МВК осуществляется наращивание емкости КП.

Характеристики поля:

1) однородность – одинаковое количество звеньев для всех видов соединений, т.е. количество звеньев в тракте не зависит от адресов входа и выхода;

2) однонаправленность (односторонние, разделенные) СЛАЙД – поля, в которых логической точки зрения, установление соединения происходит только в одном направлении. Однако, с физической точки зрения, данное поле лучше будет назвать разделенным, поскольку в данном поле лини приема и передачи одного тракта ИКМ включены в различные коммутационные устройства. Это, в свою очередь, приводит к тому, что КП разбивается на два идентичных поля для каждого направления связи.

Примечание. Двусторонние (двунаправленные, свернутые) СЛАЙД – поля, в которых с логической точки зрения, установление соединения происходит в двух направлениях. С физической же точки зрения, данное поле является свернутым (иногда в литературе встречается название «неразделенное»). В таком поле линии приема и передачи включены в одни и те же коммутационные приборы.

3) Полнодоступность

4) Тип S/T

В состав КП входят:

1) 64 информационных ЗУ (информационная память), образуют матрицу из 8 горизонталей (строк) и 8 вертикалей (столбцов). В матрице каждый столбец закреплен за группой каналов приема, а каждая строка за группой каналов передачи. Объединение ИП в вертикаль обеспечивается запараллеливанием информационных входов микросхем памяти. Горизонтали образуются запараллеливанием информационных выходов микросхем памяти. За каждой горизонталью матрицы закрепляется блок УП.

Каждое ИЗУ содержит 1024 8-миразрядные ячейки. Таким образом. КП позволяет включить 256 трактов ИКМ или 8192 временных интервала.

2) 8 адресных ЗУ (управляющая память) по 1024 ячейки в каждом, ячейки 13-ти разрядные (10 разрядов – адрес ИП, 3 – номер ИП в строке).

В течение каждого цикла приема информация каналов приема записывается последовательно () в одноименные ячейки всех ИП, закрепленных за данной группой каналов. Порядок считывания информации из ИП устанавливается маркером, который записывает в ячейки УП, соответствующие каналам передачи, адреса ИП, по которым должно производиться обращение при передаче.

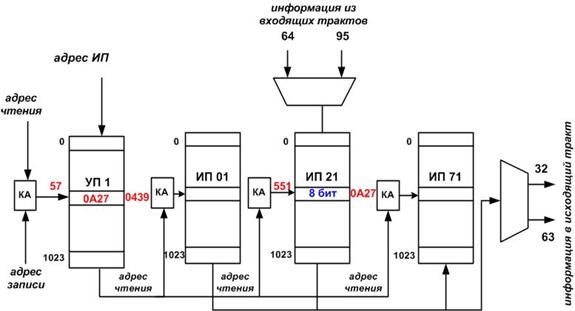

Пример. Произвести процесс коммутации

СЛАЙД

Определяем разрядность адреса ячеек ИЗУ:

, где 13 – разрядность адреса

Тогда адресация ИЗУ:

СЛАЙД

Определяем адрес ячейки ИЗУ:

Определяем разрядность адреса ячеек АЗУ:

СЛАЙД

, где 13 – разрядность адреса

Тогда адресация АЗУ:

СЛАЙД

Определяем адрес ячейки АЗУ:

СЛАЙД

Определяем горизонталь и вертикаль, которые участвуют в соединении:

СЛАЙД

Коммутационное поле АХЕ-10

Характеристика ступени ГИ (GSS – Group Switching Subsystem):

- двунаправленность;

- однородность;

- полнодоступность;

- тип В – П – В.

В состав поля входят два вида коммутаторов (рисунок 1):

TSM (Time Switch Module) – временной коммутатор;

SPM (Space Switch Module) – пространственный.

Рисунок – Состав поля AXE-10

В TSM включается 16 трактов внешних и один внутренний. SPM - матрица 32×32.

В зависимости от емкости различают четыре варианта комплектации поля GSS

0^й вариант	512 тр	32 TSM	1 SPM
1^й вариант	1024 тр	64 TSM	8 SPM
2^й вариант	1536 тр	96 TSM	12 SPM
3^й вариант	2048 тр	128 TSM	16 SPM

Самым распространенным является 0^й вариант.

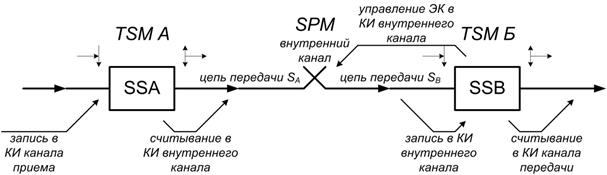

Рисунок – Порядок преобразования сигналов при передаче через коммутационное поле

Основными элементами TSM являются запоминающие устройства речи (информационные ЗУ) и управления (адресные ЗУ).

SSA, SSB (Speech Store A/B) – ЗУ речи (информационное ЗУ);

CSC, CSA, CSB (Control Store A/B или C) – ЗУ управления (адресные ЗУ).

Процессы коммутации обеспечивает центральное и региональное ПО:

GSU – выбор пути (внутреннего отрезка времени) – центральное ПО;

GSR – запись адресов в ЗУ управления – региональное ПО.

Временными коммутаторами TSM управляют региональные процессоры RP (два дублированных RP обслуживают 8 TSM одного статива). Электронными контактами матрицы SPM управляют адресные ЗУ CSC того TSM, который будет осуществлять передачу. Например, 0^й вариант поля приведен на рисунке.

Рисунок – Нулевой вариант поля AXE-10

В состав поля входят 32 TSM и одна матрица SPM (дублированная).

В каждый TSM включено 16 внешних трактов (цепи приема в ветвь приема TSM, цепи передачи - в ветвь передачи). Каждый TSM связан с соответствующими горизонталью и вертикалью SPM. Например, TSM0 соединен с 0^й горизонталью SPM (ветвь приема) и с 0^й вертикалью (ветвь передачи) и т. д. Цепи управления электронными контактами SPM по одной вертикали соединены с информационным выходом ЗУ управления CSC соответствующего TSM.

Например, по 0^й вертикали с ЗУ CSC TSM0, по 1^й вертикали – с ЗУ CSC TSM1 и т.д. (рисунок 2).

Центральный процессор (CP) по результатам анализа сигнальной информации производит выбор внутреннего отрезка времени и выдает команды в региональные процессоры (RP) на заполнение ячеек управляющих ЗУ.

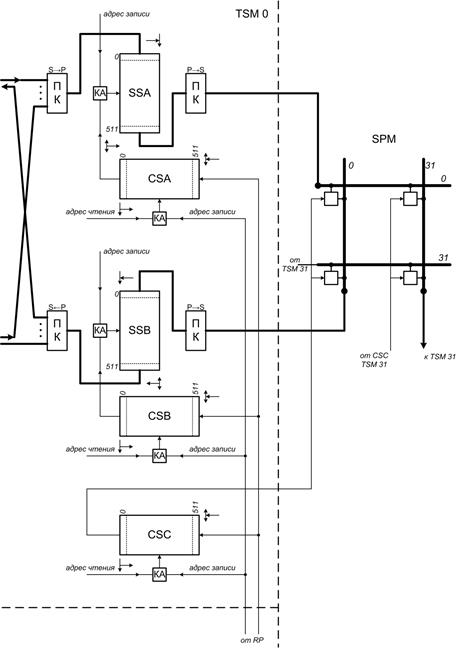

Рисунок – Принцип управления в поле GSS

Адреса ячеек SSA определяются по координатам каналов приема.

Адреса ячеек SSB, CSA, CSC определяются по координатам внутреннего отрезка времени (по TSM передачи).

Адреса CSB определяются по координатам каналов передачи.

Память SSA TSM приема работает в режиме () в соответствии с тактами приема внешних трактов ИКМ. Считывание из SSA производится в режиме () в зависимости от координат внутреннего отрезка времени.

Память SSB TSM передачи работает в режиме () в соответствии с тактами внутренних трактов ИКМ, поэтому сигнал, считанный из SSA через открытый ЭК матрицы SPM, передается в ячейку SSB, закрепленную за внутренним отрезком времени.

Считывание из SSB производится в режиме () по тактам, определяемым работой CSB.

Пример. Произвести процесс коммутации . СЛАЙД

Центральный процессор (CP) по результатам анализа сигнальной информации производит выбор внутреннего отрезка времени (в данном примере 168) и выдает команды в региональные процессоры (RP) на заполнение ячеек управляющих ЗУ.

Определим номер TSM передачи по формуле: СЛАЙД

Определим номер TSM приема по формуле:

Адрес информационного ЗУ (SSA) определяется по формуле:

– номер тракта в TSM22

Адрес АЗУ (CSB) определяется по формуле:

– внутренний отрезок времени (определяет центральное ПО)

3 Особенности коммутационных полей ЦСК

Признаками канала в цифровом коммутационном поле являются координаты: S –пространственная, t – временная.

Пространственная координата определяется номером S_i тракта, которому принадлежит канал. Временная координата определяется временным интервалом t_i, который отводится под канал К_i в общем цикле передачи 125 мкс.

Цифровая коммутация каналов трактов ИКМ является двухкоординатной, а используемые цифровые коммутационные устройства имеют следующие особенности:

1) относятся к классу синхронных устройств, т. е. все процессы на входах и выходах и внутри них согласованы по частоте и по времени;

2) являются четырехпроводными в силу особенности передачи сигналов по ИКМ-трактам.

В цифровом коммутационном поле ЦКП для реализации функций пространственной коммутации используются ступени пространственной коммутации (S – ступени), временной (Т – ступени), пространственно-временной (S/Т – ступени) и кольцевые соединители (разновидность реализации S/Т – ступени).

ЦКП имеют следующие особенности:

· Модульность, что позволяет обеспечить легкую адаптацию системы к изменению емкости, удобство и простоту эксплуатации, технологичность производства за счет сокращения числа разнотипных блоков, а также упрощается управление системой и ее программным обеспечением.

· Симметричная структура, при которой звенья 1 и N, 2 и (N-1), 3 и (N-2) и т. д. являются идентичными по типу и числу блоков. Такое поле является симметричным относительно оси, которая разделяет его на две части. Именно симметричные поля удобнее всего строить на однотипных модулях, поэтому свойства симметричности и модульности являются взаимодополняющими.

· Дублирование, ЦКП почти всегда являются дублированными для повышения надежности. Обе части поля (плоскости) работают синхронно, но для реальной передачи используется только одна из них (активная). Вторая часть находится в «горячем резерве» и, в случае необходимости, происходит автоматическое переключение.

· Четырехпроводность, в связи с тем, что линии передачи ИКМ-сигналов являются четырехпроводными.

Коммутационные поля ЦСК обеспечивают перенос информации между временными каналами приема и передачи и могут быть классифицированы по следующим признакам:

1) по последовательности преобразования координат:

· время-время (Т-Т);

· время – пространство – время (Т-S-Т);

· пространство – время – пространство (S-Т-S);

· время - пространство – пространство – время (Т-S-S-Т) и т. п.

2) по структуре:

· однородные, в которых количество звеньев одинаковое для всех видов соединений;

Рисунок – Однородное ЦКП

· неоднородные, в которых количество звеньев в тракте зависит от адресов входов и выходов;

Рисунок – Неоднородное ЦКП

3) по способу включения трактов:

· односторонние (однонаправленные, разделенные;

Рисунок – Одностороннее ЦКП

· двусторонние (двунаправленные, свернутые;

Рисунок – Двустороннее ЦКП
