Мультиплексор. Мультиплексор передает сигнал с одного из информационных входов xi на единственный выход y, причем номер этого входа равен десятичному эквиваленту двоичного

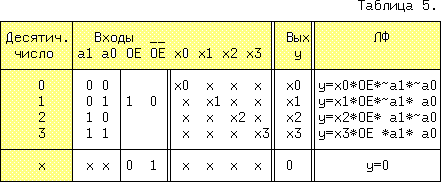

Мультиплексор передает сигнал с одного из информационных входов xi на единственный выход y, причем номер этого входа равен десятичному эквиваленту двоичного кода на адресных входах ai. Если имеется вход разрешения выхода OE, то "0" на этом входе должен перевести выход в пассивное состояние (последняя строчка таблицы.5). Рассмотрим мультиплексор "4 в 1", имеющий 4 информационных входа и log4 = 2 адресных входов.

Величина x может принимать любые значения. Количество входных переменных равно 7, и таблица истинности должна иметь 128 строк. В табл.5 в 4-x основных строках упаковано 64 исходных (с учетом значений x0... x3) и в последней строке, остальные 64 строчки. Анализ 0 строки, приводит к выводу,что y=x0, если a1=0 И a0=0 И OE=1, независимо от переменных x1... x3. Поэтому для этого входного набора можно записать: y=x0*OE*~a1*~a0. Аналогично записывается y для остальных трех наборов переменных. Общее решение тогда будет иметь вид:

y = OE(x0*~a1*~a0 + x1*~a1*a0 + x2*a1*~a0 + x3*a1*a0). (16)

Применяя аксиомы двойного отрицания и двойственности к правой части уравнения получим:

------------------------------------

y = ~(OE*x0*~a1*~a0)+... +~(OE*x0*a1*a0).(17)

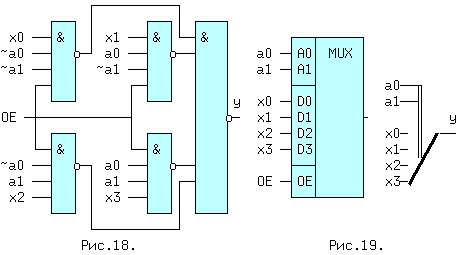

Выражению (17) соответствует схема,приведенная на рис.18,

а ее условное обозначение и механический аналог на рис.19. Если на адресные входы подать комбинацию a1a0 = 11(BIN) = 3(DEC), то к выходу y будет подключен вход D3, при условии, если OE=1. Мультиплекcор может иметь инверсный выход, а также третье состояние этого выхода, которое отмечается на схеме ромбом с поперечной чертой.

Мультиплексоры находят широкое применение в вычислительной технике, например многие выводы у микропроцессоров "мультиплексированы", т.е. к одному выходу подключается несколько внутренних источников различных сигналов. Это могут быть сигналы линий шины данных и шины адреса, передаваемые последовательно во времени, что позволяет сократить общее число выводов микропроцессора. Если сравнить выражения (16) и (12), то можно увидеть их тождественность, при fi = xi и OE = 1. Следовательно, с помощью мультиплексора с "n" адресными входами можно реализовать любую ЛФ с "n" переменными, подавая на инфрмационные входы мультиплексора значения fi.
