Опис мікросхеми К155ИД4
|
|
|
|
Досліджувана мікросхема К155ИД4 - два дешифраториякі приймаютьдвохрозрядний код адресу А1,А0(рис.3).Дешифратор DCА має два входи дозволу прямий Еа таінверсний Еа, а дешифратор DCВ тільки інверсні входи дозволу дешифрацііЕь. Якщо входи дозволу активні (для DCA Еа - висока напруга, Еа - низька напруга; для DCB EB1,EB2 - низька напруга), дешифратори DСA і DCB перетворюють двохрозрядний двійковий код, що поступає на входи AO A1в напругу низького логічного рівня, яка проявляється на відповідному виході Y DCAі DCB
Рис.З Графічне позначення дешифратора К155ИД4
Входи дозволу можна незалежно використовувати для стробування виходів Y: якщо на вхід Еа подати напругу низького рівня, або на входиЕа, ЕЬ1, Еь2 подати напругу високого рівня, логічний рівень на виходах Y стане високим незалежно від сигнальних та адресних виходів.

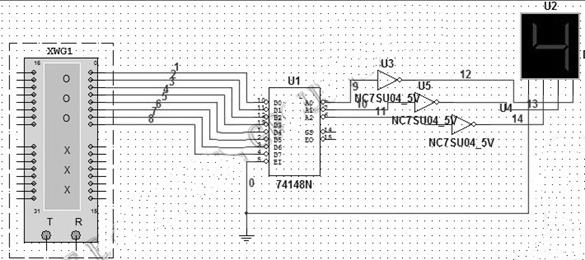

Схема дослідження шифратора
Схема дослідження дешифратора
|
|
|
|
|
