Ход работы. Изучение принципа работы и исследование характеристик и параметров интегрального операционного усилителя (ОУ) и методов проектирования устройств линейного
Цель работы. Изучение принципа работы и исследование характеристик и параметров интегрального операционного усилителя (ОУ) и методов проектирования устройств линейного преобразования аналоговых сигналов на основе ОУ.
Рис. 1. Схема для исследования АЧХ операционного усилителя
Open–loop gain (A) – 200000 Input Resistance (RI) – 2.5e+08 Ом Output Resistance (RO) – 75 Ом Positive voltage swing (VSW+) – 20 В Negative voltage swing (VSW–) – -20 В Input offset voltage (VOS) – 0.002 В Input bias current (IBS) – 8e-09 А Input offset current (IOS) – 1e-09 А Slew rate (SR) – 2.5e+06 В/с Unity–gain bandwidth (FU) – 1e+06 Гц
f в = 5,16 Гц f 1 = 907,6 кГц Рис. 2. Логарифмическая АЧХ на экране плоттера Боде Рис. 3. Логарифмическая АЧХ на экране плоттера Боде выставленная в точке единичного усиления
2.1. Неинвертирующий усилитель

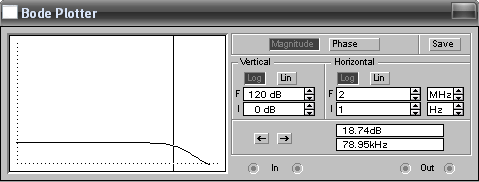

R1 = 10 кОм R2 = R1*Ku.ос - R1 R2 = 10*12-10 = 110 кОм R3 = (R1*R2)/ (R1+ R2) R3 = 110*10/(110+10) = 9,166 кОм Кu.oc = Uвых/ Uвх Кu.oc = 120/10 = 12 f в.ос = 78,95 кГц Рис. 4. Схема неинвертирующего усилителя на ОУ Рис. 5. Логарифмическая АЧХ на экране плоттера Боде построенного по схеме неинвертирующего усилилителя 2.2. Инвертирующий усилитель
R1 = 10 кОм R2 = R1*Ku.о R2 = 10*12 = 120 кОм R3 = (R1*R2)/ (R1+ R2) R3 = 120*10/(120+10) = 9,23 кОм Uвых (DC) = 25,88 мВ Кu.oc = Uвых/ Uвх Кu.oc = 120/10 = 12 Рис. 6. Схема инвертирующего усилителя на ОУ при E0 = 0В
Рис. 7. Схема инвертирующего усилителя на ОУ Рис. 8. Осциллограммы напряжений на входе и выходе усилителя Вывод Изучил принципы работы и исследовал характеристики и параметры интегрального операционного усилителя (ОУ) и методы проектирования устройств линейного преобразования аналоговых сигналов на основе ОУ. Для Вовы!!! Там где в скринах на источнике питания микро вольты там надо построить схемы такие же только с мили вольтами
