Теоретическая часть. Отчет по лабораторной работе №1Отчет по лабораторной работе №1 «Исследование естественного освещения»
Выполнил: ст-т гр. РФ-109 Панфилов М.В. Проверил: Киндеев Е. А.
Владимир 2012 г. Цель работы: изучить методы измерения, принципы нормирования и расчета естественной освещенности в производственных помещениях.Исследовать естественную освещенность на рабочих местах и дать ее гигиеническую оценку. Одной из основных характеристик видимого (светового) излучения ( =0,38-0,76 мкм) является световой поток Ф, который измеряется в люменах (лм). Световым потоком называют поток лучистой энергии, оцениваемый глазом человека по световому ощущению. Световой поток, падая на рабочую поверхность, освещает ее. Плотность светового потока на освещаемой поверхности характеризуется освещенностью и измеряется в люксах (лк): где dS - площадь элемента освещаемой поверхности (м2). Различают три системы естественного освещения: боковое, осуществляемое через световые проемы в наружных стенах; верхнее, осуществляемое через аэрационные и зенитные фонари, проемы в перекрытиях; комбинированное, когда к верхнему освещению добавляется боковое. Наиболее рациональным является комбинированное освещение, так как создает равномерное по площади помещения освещение. Естественная освещенность непостоянна во времени и зависит от метеорологических факторов, времени дня и года. Для средних широт она колеблется от 600 до 120000 лк, а ночью в полнолуние освещенность составляет 0,2 лк. Поэтому характеризовать естественное освещение абсолютным значением невозможно. Для характеристики освещения принято относительная величина - коэффициент естественной освещенности е (КЕО): (1) где Eв - естественная горизонтальная освещенность в заданной точке внутри помещения; Eн - одновременная наружная горизонтальная освещенность, создаваемая светом небосвода. Коэффициент естественного освещения показывает, какую долю от одновременной горизонтальной освещенности на открытом месте при диффузном свете небосвода составляет освещенность в рассматриваемой точке производственного помещения и характеризует способность системы естественного освещения пропускать свет небосвода. При определении норм естественной освещенности производственных помещений нормативные значения КЕО выбираются из табл.1 строительных норм и правил (СНиП 23-05-95) "Естественное и искусственное освещение. Нормы проектирования" (см. планшет лабораторной работы) с учетом следующих факторов: - характеристики зрительной работы (определяется в зависимости от наименьшего размера объекта различения, мм); - системы освещения (верхнее, боковое или комбинированное); - коэффициента светового климата m (m=0,8-1,2 в зависимости от района расположения здания на территории РФ); - коэффициента солнечности С (зависит от ориентации здания относительно сторон света и составляет от 0,6 до 1,0); - зоны РФ, характеризующиеся устойчивостью снежного покрова. Нормируемое значение КЕО находится по формуле: Для зданий, расположенных в центре европейской части РФ, коэффициенты светового климата и солнечности равны единице, а зона устойчивости снежного покрова относится к "остальной территории РФ". Освещенность на рабочем месте создается не всем небосводом, а отдельным участком, определяемым световыми проемами, а так же отраженным светом от противостоящих объектов (рис.1). Попадая в помещение, свет многократно отражается от стен и потолка (рис.2), чем создается дополнительная освещенность рабочих мест. Рис. 1. Схема создания освещенности прямым и отраженным от противостоящих зданий светом небосвода Для определения КЕО используются два метода: экспериментальный и графический. При определении КЕО по первому методу расчет ведется по формуле (1), используя измеренные люксметром величины освещенности в заданной точке (Ев) и одновременной освещенности в горизонтальной плоскости под всем небосводом (Ен). Этот метод используется для определения или проверки освещенности в существующих производственных помещениях с целью установления их пригодности для того или иного вида работ при сравнении рассчитанного значения КЕО с нормативным, определяемым по СНиП (23-05-95). При отсутствии экспериментальных данных, например, в проектируемых зданиях, КЕО для бокового освещения eрб определяется расчетным путем по формуле: , где εб- геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет небосвода; q - коэффициент, учитывающий неравномерную яркость облачного неба; εзд- геометрический КЕО в расчетной точке, учитывающий свет, отраженный от противостоящих зданий; R - коэффициент, учитывающий относительную яркость противостоящего здания.

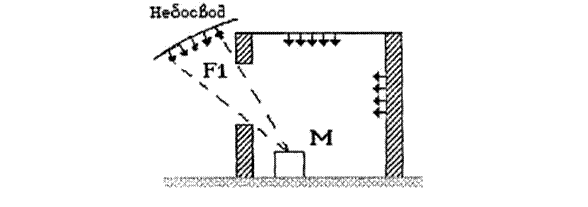

Рис. 2. Схема создания освещенности отраженным от внутренних поверхностей помещения светом Для определения геометрических КЕО (εб, εзд) используется графический метод Данилюка.В соответствии с этим, геометрический коэффициент естественной освещенности, учитывающий прямой свет неба, определяется по формуле: εб=0,01·(n1·n2), где n1 - количество лучей по графику I, проходящих через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 3); n2 - количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения (рис.4). Рис. 3 Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания εзд, определяется по формуле: εзд=0,01·(n1'·n2'), где n1' - количество лучей по графику I, проходящих от противостоящего здания через световой проем в расчетную точку на поперечном разрезе помещения (рис. 5); n2' - количество лучей по графику II, проходящих от противостоящего здания в расчетную точку на плане помещения (рис. 4).

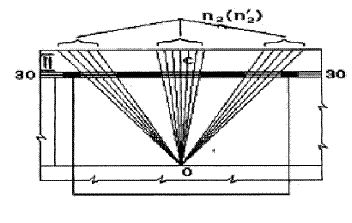

Рис. 4 Номер полуокружности по графику I При боковом освещении площадь световых проемов S0, необходимая для обеспечения нормированного значения КЕО, будет равна где SП - площадь пола; - общий коэффициент светопропускания световых проемов; - коэффициент, учитывающий повышение КЕО при боковом освещении за счет света, отраженного от поверхности помещения; - коэффициент, учитывающий затемнение окон противостоящими зданиями; - световая характеристика окон; KЗ - коэффициент запаса; eн - нормативное значение КЕО, соответствующее заданному разряду зрительных работ. Рис. 5
