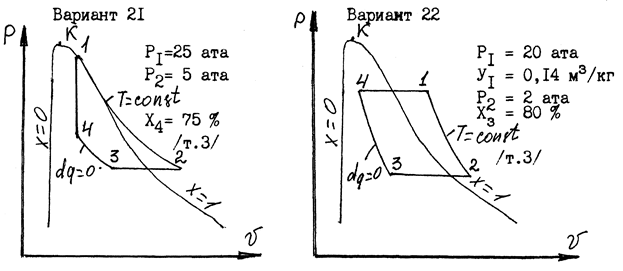

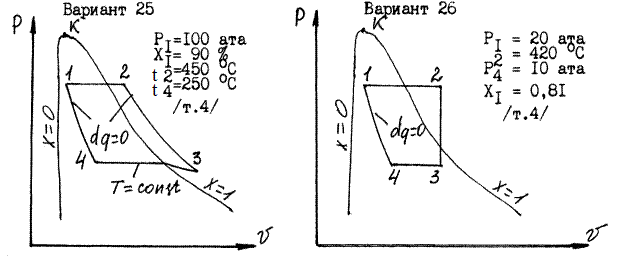

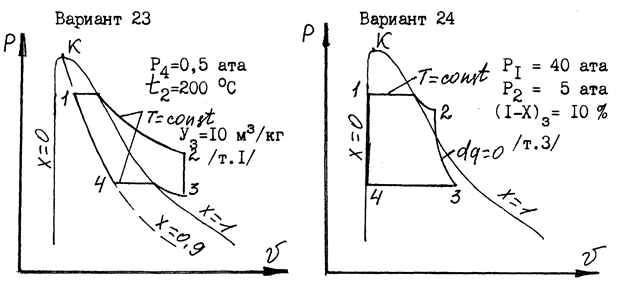

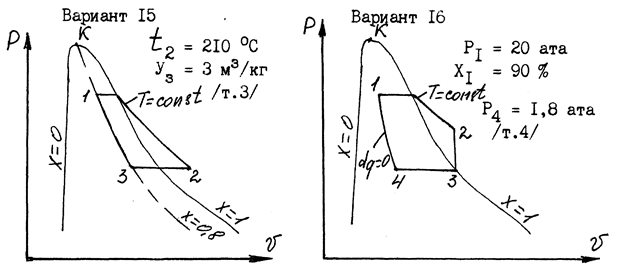

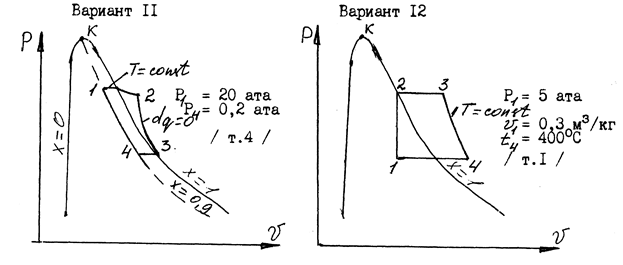

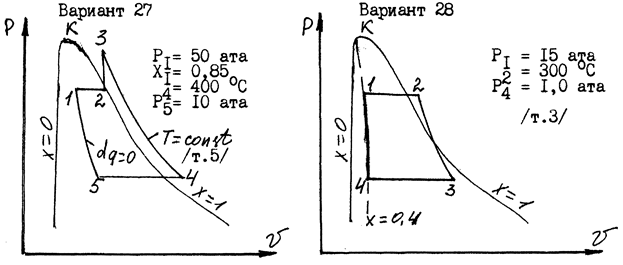

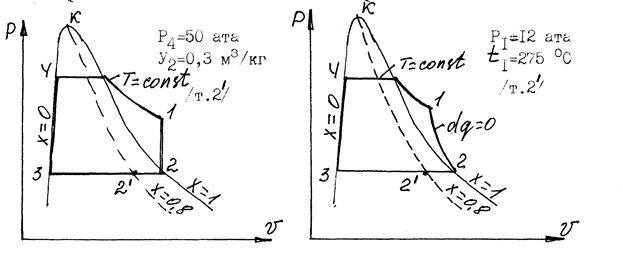

Циклы даны в Р,v- диаграмме без учета масштаба

ТЕРМОДИНАМИЧЕСКИЙ РАСЧЕТ ПАРОВОГО ЦИКЛА

Условие задания

Цикл отнесен к 1 кг водяного пара и задан в Р,υ- координатах.

Требуется:

1. Перенести его схематично в Т,s- и h,s-диаграммы.

2. Для каждой точки, входящей в цикл, определить параметры Р, υ,T,h, s, u, максимально используя h,s- диаграмму. Результаты свести в таблицу 10.1.

3. Для каждого процесса цикла определить q, ι, Δh, Δs, ΔU. Результаты свести в таблицу 10.2. Учитывая полученные знаки, просуммировать все столбцы по вертикали.

Таблица 10.1 – Параметры состояния в основных точках цикла

Параметры точки	Р, кН/м^2	υ, м^3/кг	Т, К	h, кДж/кг	U, кДж/кг	S, кДж/кг∙К	Х

Таблица 10.2 – Энергетические результаты процессов цикла и изменение тепловых характеристик состояния

Процессы	ι, кДж/кг	q, кДж/кг	ΔU, кДж/кг	Δh, кДж/кг	ΔS, кДж/кг К
1 – 2
2 – 3
3 – 4
4 – 1
Сумма

4. Для цикла в целом найти:

подведенное тепло ∑ q₁;

отведенное тепло ∑ q₂;

работу цикла, термический к.п.д.

5. Для отмеченной точки (на схеме она приведена в прямоугольнике) найти с помощью паровых таблиц и h,s- диаграммы:

Результаты поместить в таблицу 10.3

Таблица 10.3 – Сравнительные результаты параметров состояния

Параметры	По h–S – диаграмме	С помощью таблиц водяного пара
Vx
hx
Sx
Ux

Вариант 1 Вариант 2

Вариант 3 Вариант 4

Вариант 5 Вариант 6

Вариант 7 Вариант 8

Вариант 19 Вариант 20
