Контроль качества изображений с помощью испытательных строк

Шкала сравнения

+3 — «намного лучше» —1 — «немного хуже»

+2 — «лучше» —2 — «хуже»

+1 — «немного лучше» —3 — «намного хуже»

О — «одинаково»

Если не требуется определять зависимость качества изображе­ния от разных уровней помехи (или искажения), а необходимо лишь установить предельно допустимое значение помехи, например для выработки допуска, часто применяют двухградационную шкалу оце­нок. Такая шкала устанавливает соответствие качества изображения, предъявляемого наблюдателю, заданному критерию. Критерий качества изображения в денном случае — это средняя оценка, дан­ная

группой наблюдателей.

В практике проведения субъективных экспертиз наряду с пяти­балльной шкалой существуют и другие шкалы (шести- и семибалль­ные). Для сопоставления результатов, полученных с применением шкал, имеющих разное число баллов, используют нормализованную шкалу оценок, основанную на преобразовании интервала их измене­ния в единичный. Оценки нормализованной шкалы связаны с оцен­ками пятибалльной шкалы:

М

u = (U- 1) / 4; U = 4u + 1; U = ∑ i p_i; p_i = n_i /N,

i=1

М

где n_i — число оценок; М — общее число оценок; N =∑ n_i;

i =1

U - средняя экспериментальная оценка.

Качество вещания в процессе передачи программ можно контро­лировать передачей испытательных сигналов (ИС) во время обрат­ного хода по кадру. Такой метод контроля получил наименование метода испытательных строк.

Системы, использующие этот метод, позволяют организовать сквозной допусковый контроль видеотракта в целом, а также от­дельно его звеньев, поэтому такие системы выгодно использовать в качестве источника измерительной информации в телевизионных из­мерительных информационных системах (ТИИС), предназна­ченных для контроля ТВ каналов и передающих радиостанций в процессе передачи. Наличие испытательных строк в сигнале, из­лучаемом радиопередающей ТВ станцией, позволяет рассматривать ее как мощный генератор испытательных сигналов, которые могут приниматься во всей зоне действия станции. Благодаря этому воз­можен сквозной допусковый контроль ретрансляторов, работающих от этой станции, а также объективная оценка параметров приемных антенн индивидуального и коллективного пользования, распредели­тельных сетей и т.д.

Работы по выбору оптимальной формы контрольных сигналов и их местоположения в видеосигнале позволили в рамках между­народных организаций разработать стандартную форму испытатель­ных сигналов (ИС) и их местоположение в интервале кадрового га­сящего импульса.

На рисунке 3.84 показано местоположение интервалов введения кон­трольных сигналов в кадровом гасящем импульсе. В 16 -ю и 329- ю строки вводятся сигналы опознавания пункта введения. Строки 17,18 и 330, 331 выделены для сигналов контроля международных ТВ ка­налов, строки 19, 20, 21 и 332, 333, 334 могут использоваться для контроля ТВ канала внутри страны. Для контроля основных каче­ственных показателей телевизионных трактов в процессе передачи в настоящее время используются ИС (рисунок 3.85, 3.86) и сигналы опознавания

Испытательные строки

Рисунок 3.84 - Местоположение интервалов введения испытательных строк в

кадровом гасящем импульсе и их расположение на приемном

экране

Рисунок 3.85 - Испытательный сигнал 1

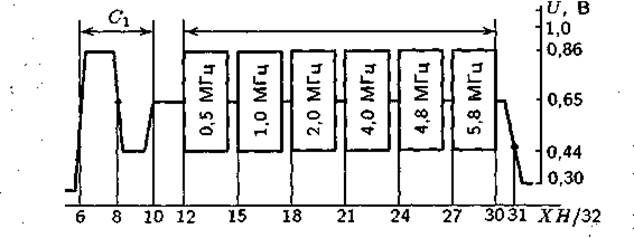

Рисунок 3.86 - Испытательный сигнал 2

Рисунок 3.87 - Испытательный сигнал 3

Рисунок 3.88 - Испытательный сигнал 4

Рисунок 3.89 - Испытательная таблица 5

В состав сигналов, вводимых в одну строку (см. рисунок 3.85, 3.87), входят:

• импульс «белого» — для контроля диаграммы уровней и пере­ходной

характеристики в области среднего времени;

• синусквадратичный импульс длительностью 166±10 нс — для контроля

переходной характеристики в области малого времени;

• импульсный сигнал для контроля сигналов яркости и цветности;

• пятиступенчатый сигнал, на который может быть наложено си­нусоидальное

напряжение частотой 1,2 или 4,3 МГц, для изме­рения нелинейности

амплитудной характеристики, дифферен­циального усиления и

дифференциальной фазы (при насадке 4,43 МГц) и для оценки влияния

сигнала цветности на сигнал яркости (включением и выключением насадки

4,43 МГц).

Измерительные сигналы, вводимые в другую строку (см. рисунок 3.86), рисунок 3.85), состоят из шести серий (пакетов) синусоидальных колеба­ний частот: 0,5; 1,5; 2,8; 4,43; 5,0 и 5,8 МГц, расположенных на пье­дестале и предназначенных для контроля АЧХ в шести дискретных точках. Размахи этих пакетов на выходе контролируемого тракта измеряются в процентах относительно размаха специального прямо­угольного импульса, расположенного перед пакетами.

Сигналы опознавания (см. рисунок 3.89) пунктов введения рассмо­тренных сигналов вводятся в строку первого поля, расположенную перед первой испытательной строкой (см. рисунок 3.84), они состоят из четырех прямоугольных импульсов, длительность которых мо­жет изменяться в пределах от 1 до 10 мкс дискретно через 1 мкс. При этом обеспечивается возможность опознавания до 10000 пунк­тов. Предусмотрено «гашение» ранее замешанных в видеосиг­нал ИС и помех в интервалах, в которые должны быть введены

кон­трольные сигналы и сигналы опознавания.
