Работа с реакциями

4.5.1 Работа с проектом реакции

Для вычисления элементарных особенностей темпа процессов с Khimera нужно создать проект реакции. Работа со спецификацией проектов и обязательных параметров реакции выполнена посредством диалога исследователя Реакции (рис. 4-22),

• Чтобы открыть диалог Исследователя Реакции выбирают Реакцию → опция меню Исследователя.

4.5.2 Определение класса реакции

Элементарный класс процессов в Khimera определяет ряд моделей, которые могут использоваться, чтобы вычислить особенности процессов и параметры, требуемые для вычисления. Во многих случаях класс процесса может быть определен автоматически от уравнения реакции. Если уравнение реакции соответствует более тогда одному классу реакции, дальнейшая обработка необходима. Выбрать класс реакции процесса:

• щелкните кнопкой Select Class

• При открытом Избранном диалоге класса Реакции (рис. 4-23) выбирают соответствующий класс реакции из дерева и нажимают Ok.

4.5.3 Модель Selecting для вычисления.

Выбрать модель для вычисления особенностей темпа процесса:

• Избранная модель вычисления от модели Calculation роняет список.

Список моделей вычисления доступен после выбора класса процесса.

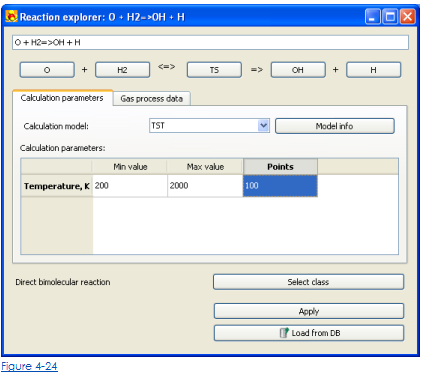

4.5.4 Вход в параметры реакции

Чтобы вычислить особенности скорости реакции, пользователь помимо параметров, характеризующих свойства реактивов, требуемые моделями вычисления, должен определить много моделей определенные параметры включая ряды изменений для образцовых внешних параметров (температура, энергия электрона инцидента, давление и т.д.) и параметров, характеризующих взаимодействие участников реакции (дипольные моменты реакции, потенциал межмолекулярного взаимодействия, …).

Определить

• Диапазоны образцовых внешних параметров (температура, давление …)

• Образцовые определенные параметры

выберите счет параметров Вычисления и войдите в ценности параметров в соответствующие клетки стола параметров Вычисления (рис. 4-24).

Определить параметры, характеризующие взаимодействие реактивов:

• Дипольные моменты перехода

• Потенциал межмолекулярного взаимодействия

Выберите Газовый счет данных о процессе.

Определить дипольные моменты перехода

• Щелкните кнопкой Edit, чтобы войти в ценности вручную.

• Нажмите текстовую кнопку Import, чтобы импортировать дипольные данные о переходе из текстового файла.

• Щелкните Импортом от кнопки QC, чтобы импортировать дипольные данные моментов перехода из результатов вычисления квантовой химии.

Определить потенциал межмолекулярного взаимодействия

• Выберите потенциальный тип из, роняют список

• Щелкните кнопкой Edit и определите потенциальные параметры.

• Импортировать потенциальные параметры из вычисления квантовой химии происходит Импорт щелчка от кнопки QC и избранных файлов, чтобы импортировать из

4.5.5 Вычисление констант скорости реакции или поперечных сечений

Когда параметры реакции и свойства реактивов определены, можно возобновить вычисление скорости реакции или поперечного сечения.

Начать вычисления

• Выберите Реакцию → опция меню Пробега или кнопка щелчка в почтовом меню программы.

Если вычисление займет много времени, то диалог с индикатором прогресса появится. Чтобы остановить вычисления, щелкните кнопкой Cancel.

Когда вычисление будет закончено, окно с соответствующим сообщением будет показано.

4.6 Работа со смесями

Проекты смеси в Khimera используются для вычисления транспортных свойств, многокомпонентных термодинамических свойств газообразных смесей и для вычисления термодинамических свойств вещества с принятием во внимание электронного возбуждения (в этом случае, специальный тип проекта смеси (электронные состояния) должен использоваться).

4.6.1 Работа с проектами смеси для транспорта и термодинамических имущественных вычислений

Для вычисления транспортных свойств единственного вещества или газообразной смеси что касается вычисления многокомпонентных термодинамических свойств газообразной смеси с Khimera нужно создать проект смеси. Работа с проектом смеси и спецификацией обязательных параметров выполнена через свойства Смеси и диалоги сетки Вещества (см. 4.6.3, 4.6.4 и 4.6.5). Эти диалоги открываются автоматически, когда новый проект смеси создан.

Следующие транспортные коэффициенты могут быть вычислены с Khimera:

• вязкость смеси μ;

• коэффициент теплопроводности смеси: переводный

• λtr, внутренний λint, общее количество λ =λtr +λint, реактивный λr, эффективный λeff =λ +λr;

• коэффициенты thermodiffusion D

• Ti и thermodiffusion отношения kTi для всех разновидностей;

• многокомпонентные коэффициенты диффузии D

• Ик и многокомпонентные коэффициенты сопротивления Δik для всех пар разновидностей.

Посмотрите Модель транспортной имущественной главы Руководства Теории для подробного описания модели.

4.6.2 Определение входных параметров требуется для проектов смеси

4.6.2.1Input параметры и для транспортных вычислений и для многокомпонентных термодинамических имущественных моделей

Первая группа параметров необходима для двух типов вычислений смеси, т.е. вычислить многокомпонентные термодинамические свойства смеси (модель TER) и вычислить и термодинамические свойства и транспортные свойства (Модель Equilibrium SoVA). Эта группа состоит из следующих параметров (соответствующие диалоги, чтобы отредактировать параметры показывают в круглых скобках):

• Список веществ в смеси (Сетка вещества).

• Состав смеси: концентрации веществ в родинке или массе фракционируются при нормальных условиях определить элементный состав смеси (Смесь setup\Mixture состав).

• Диапазон температуры (минимальная и максимальная температура, K), число температурных пунктов и давления (Смесь setup\Mixture параметры вычисления).

• Коэффициенты полиномиала Гиббса для вещества термодинамическое имущественное приближение для каждого вещества (Вещество explorer\TD приближения).

4.6.2.2Additional параметры требуются для транспортного имущественного вычисления

Чтобы вычислить свойства транспортировки смеси (Модель Equilibrium SoVA), дополнительные параметры должны быть определены:

• Образцовые потенциальные параметры для каждого вещества, т.е. для всех вроде частиц (Вещество explorer\Potentials данные). Чтобы обеспечить более точное вычисление, потенциальные параметры могут быть определены для всех пар веществ, т.е. и для как и в отличие от частиц (Потенциалы смеси).

• Заказы приближения, т.е. числа приближений в методе Коробейника-Enskog (Смесь setup\Mixture параметры вычисления).

4.6.3 Определение состава смеси

Начать работать с пользователем проекта смеси должно определить состав смеси. В окне Сетки Вещества (Рис. 4-26). пользователь должен определить названия всех компонентов смеси и включая реагенты и включая продукты возможных химических реакций (если модель вычисления равновесия будет использоваться). Чтобы добавить вещество к смеси, можно щелкнуть кнопкой Add, затем определить название вещества. Для случая реагирующей воздушной смеси должен быть определен следующий список имен: Площадь, N, N2, нет, O, O2.

4.6.4 Определение параметров смеси

Чтобы вычислить транспорт или термодинамические свойства смеси, нужно определить ряд параметров смеси, используя окно установки Смеси, которое может быть открыто, выбирая пункт Свойств Смеси из меню Mixture.

4.6.4.14.6.4.1 Определение фракций смеси

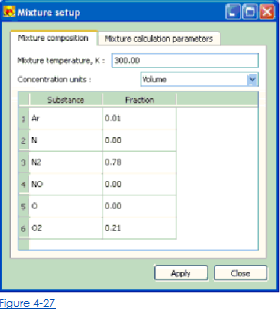

Определить смесь фракционируется, можно использовать счет состава Смеси (Рис. 4-27) окна установки Смеси. Концентрации компонентов смеси должны быть введены соответствующими областями стола. Единицы для концентрации могут быть отобраны выпадающим списком единиц Концентрации. Возможные единицы для концентрации являются Массой и Объемом (коренной зуб) части.

Состав смеси может быть определен при любой справочной температуре, и распространенный способ состоит в том, чтобы использовать комнатную температуру 300 K в качестве ссылки один. Справочная температура должна быть определена в области температуры Смеси.

4.6.4.2Specifying параметры вычисления для проекта смеси

Чтобы выполнить вычисление в раме смеси предполагают, что пользователь должен выбрать соответствующую модель вычисления и определить параметры, требуемые для этой модели. Это может быть сделано, используя счет параметров вычисления Смеси (Fig.4-28) окна установки Смеси.

Модель для вычисления выбрана выпадающим списком модели Calculation. Доступная модель для вычисления свойств смеси:

• Равновесие SoVA (модель по умолчанию) обеспечивает вычисление транспортных коэффициентов для смеси LTE;

• Неравновесный SoVA обеспечивает вычисление транспортных коэффициентов в единственном температурном пункте для химически неравновесной смеси (см. 4.6.6 для деталей);

• ТРИЖДЫ обеспечивает вычисление термодинамических свойств только (см. 4.6.7 для деталей).

4.6.5 Определение параметров вещества, требуемых для транспорта и термодинамического имущественного вычисления.

Чтобы вычислить термодинамический и транспортные свойства смеси, коэффициенты полиномиала Гиббса и параметры потенциала взаимодействия межчастицы для каждого компонента смеси должны быть определены. Это может быть сделано при помощи окна исследователя Вещества. (Потенциальные параметры для подобных частиц только могут быть определены в исследователе Вещества, чтобы определить потенциальные параметры для в отличие от частиц, нужно использовать Стол окна потенциалов.)

4.6.5.1Specifying термодинамические параметры приближения для компонентов смеси

Определить термодинамические параметры приближения (коэффициенты полиномиала Гиббса) для компонентов смеси

• Открытое окно сетки Вещества.

• Открытый исследователь Вещества для вещества в смеси, щелкая в числе вещества (слева с имени вещества) в сетке Вещества или кнопке Edit прессы.

• Используйте счет приближений TD, чтобы войти или импортировать из базы данных коэффициенты приближения Гиббса.

4.6.5.2Specifying параметры потенциала взаимодействия межчастицы

Определить параметры потенциала взаимодействия межчастицы для подобных частиц:

• Открытое окно сетки Вещества.

• Открытый исследователь Вещества для вещества в смеси, щелкая в числе вещества (слева с имени вещества) в сетке Вещества или кнопке Edit прессы.

• Выберите Потенциальный счет данных (Рис. 4-29)

• Войдите в параметры для потенциалов, которые Вы выбираете для вычисления вручную или импортируете его из базы данных Khimera, нажимая Груз от кнопки DB.

• Избранное Использование во флажке вычисления для потенциалов должно использоваться для вычисления.

• Когда законченная кнопка Apply прессы.

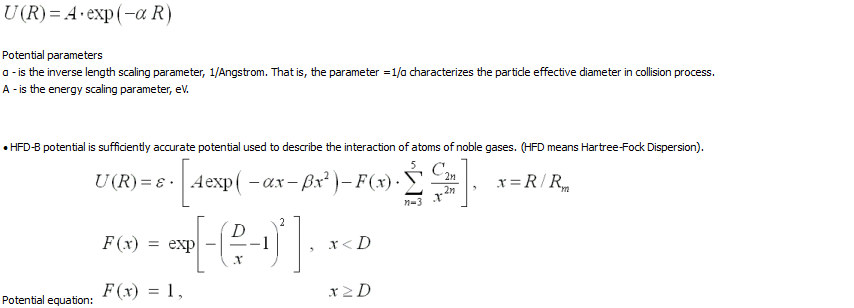

4.6.5.3Interparticle потенциалы взаимодействия поддерживали транспортной имущественной моделью SoVa:

• Леннард-Джонс, (12–6) - универсальный потенциал. Это не точно, но обычно используется в вычислениях в T=300-4000 K.

Потенциальное уравнение:

Потенциальные параметры

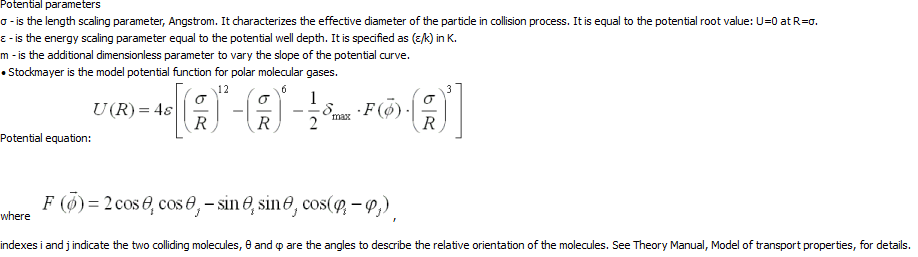

Комната - является параметром вычисления длины, Ангстремом. Это характеризует средний диаметр частицы в процессе столкновения. Комната является расстоянием между частицами, соответствующими потенциальному минимуму: U=Umin в R=Rm.

ε - энергетический параметр вычисления, равный глубине потенциальной ямы. Это определено как (ε/k) в K.

Дополнительные параметры: A, α, β, C6, C8, C10, D. являются безразмерными и обеспечивают точный припадок функции HFD-B реальному потенциалу взаимодействия.

База данных Khimera обеспечивает данные для параметров потенциалов взаимодействия межчастицы для больше этих 700 веществ. Чтобы рассмотреть доступные данные открытая база данных Khimera Substance, выбирая опции Базы данных Вещества из меню Service, затем выберите сущность интереса и выберите Межмолекулярный счет потенциалов.

4.6.5.4 Определение с начала потенциал взаимодействия межчастицы

Khimera обеспечивает возможность использовать с начала (полученный из вычислений квантовой химии) данные о потенциале взаимодействия для транспортного имущественного вычисления.

Войти в pointwize данные о потенциале взаимодействия

• нажмите кнопку Edit Function (у основания Потенциального счета данных),

• войдите в зависимость потенциальной энергии на расстоянии межчастицы в соответствующих колонках таблицы (R в Ангстреме и U(R) в eV).

Вы можете импортировать потенциальные данные из отделенного текстового файла счета, нажимая кнопку Import.

4.6.5.5 Определение параметров потенциалов взаимодействия межчастицы для в отличие от частиц

Данные для потенциалов взаимодействия межчастицы для в отличие от частиц могут быть определены при помощи правила комбинации в структуре модели SoVa во время транспортного имущественного вычисления, но для более точного вычисления это может быть определено явно.

Чтобы определить потенциальные параметры для в отличие от частиц открывают Стол потенциального окна, выбирая опции потенциалов Смеси из подменю Mixture.

Для каждый недиагональные пары разновидностей потенциальные данные могут быть определены, нажимая соответствующую кнопку в Потенциальном окне стола. Используйте флажок правила комбинации (отобранный по умолчанию), определяет, был бы, правило комбинации использоваться для этой пары частиц или потенциальных данных должно быть определено явно. Диалог для спецификации потенциальных параметров для в отличие от частиц подобен Потенциальному счету данных исследователя Вещества.

4.6.6 Транспортное имущественное вычисление для неравновесной смеси

Khimera обеспечивает возможность вычислить транспортные свойства тепло равновесия (одна температура назначена для всех типов разновидностей), но химически неравновесная газовая смесь. Концентрации разновидностей для такого потока смеси должны быть вычислены с использованием Stefan-соотношений-Максвелла или других уравнений, которые описывают диффузионный процесс.

В неравновесном режиме вычисление транспортных свойств с Khimera может быть сделано в единственном температурном пункте только. Концентрации разновидностей (не равновесия) должны быть определены пользователем только для необходимой температуры текучести с местной температурой и ценностями давления интереса.

К транспортному имущественному вычислению установки для неравновесной смеси нужно осуществить следующее:

• Определите неравновесные части компонента смеси в счете состава Смеси окна установки Смеси.

• Определите температуру смеси в области температуры Смеси.

• Выберите Неравновесие модель вычисления SoVA в счете параметров вычисления Смеси.

• Определите давление для смеси

• Установите поданную стоимость Минимальной температуры, равную значению поля температуры Смеси.

• Определите Номер температурного значения поля пунктов к 1.

Другие параметры модели SovA должны быть определены таким же образом что касается модели равновесия.

4.6.7 Вычисление состава смеси равновесия и многокомпонентных термодинамических свойств только.

Khimera обеспечивает возможность вычислить состав смеси равновесия и термодинамические свойства многокомпонентной смеси. К установке это вычисление выбирают модель TER из выпадающего списка модели вычисления Смеси.

Для этого типа вычисления только термодинамические параметры вещества (коэффициенты приближения полиномиала Гиббса требуется).

4.7 Работа с результатами вычисления

После того, как вычисление скоростей реакции было закончено, результаты могут быть рассмотрены посредством диалога Исследователя Результатов (рис. 4-30).

Открыть Исследователя Результата с результатами вычисления (в зависимости типа проекта):

• Выберите Результат → Ставки для проектов реакции

• Выберите Результат → Смесь для проектов смеси

Таможенный выбор меню Results открывает окно Исследователя Результатов, чтобы выбрать и загрузить файл, содержащий ранее спасенные результаты вычисления.

4.7.1.1 Выбор группы результатов работать с

Расчетные результаты могут содержать данные по более тогда одному процессу или веществу. Выбрать особый процесс или вещество, чтобы рассмотреть:

• Выберите уравнение процесса, или имя вещества от снижения вниз перечисляют в строке меню Исследователя Результата.

4.7.1.2 Просмотр расчетных результатов в табличной форме

Рассмотреть все расчетные результаты в табличной форме

• выберите счет Таблиц данных Исследователя Результата (рис. 4-31)

Счет таблиц данных содержит много столов с группами результатов, вычисленных для особого процесса, вещество или смесь (постоянные скорости, поперечные сечения, транспортные коэффициенты,), Чтобы рассмотреть стол с особой группой результатов выбирают соответствующий счет. Расчетные результаты, представленные в столе, могут быть экспортированы в текстовый файл.

Экспортировать результаты в текстовый файл

• Выберите Файл → Экспортная опция меню или кнопка щелчка.

4.7.2 Нанесение расчетных результатов

Реакция, вещество или особенности смеси, вычисленные Khimera, могут быть подготовлены в зависимости от образцовых параметров (температура, давление, энергия электрона инцидента и т.д.)

Выбрать результаты для нанесения и формировать заговор:

• Выберите вкладку Graph Исследователя Результата (рис. 4-30).

К выбрал результаты для нанесения:

1. Выберите процесс, или вещество, чтобы работать с в снижении вниз перечисляют в строке меню Исследователя Результата

2. Выберите группу результатов (постоянная скорости, поперечные сечения …) от Избранной группы результатов роняют список

3. Избранный независимая переменная от Независимой переменной роняет список (если расчетные результаты зависят от более тогда одного параметра), и ценности этого параметра, чтобы составить заговор на графе в столе ревут, снижение вниз перечисляют.

4. Выберите результаты составить заговор на графе из Отобранного списка результатов (вперед, обратная постоянная скорости, и т.д.)

Правильная часть вкладки Graph содержит заговор предварительного просмотра отобранных результатов.

Чтобы открыть заговор в отдельном окне, которое позволяет формировать представление заговора, щелкают кнопкой Plot.

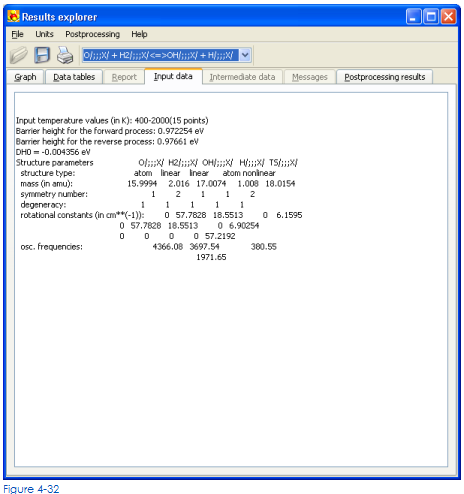

4.7.2.5Checking образцовые входные данные

Отчет с входными данными модели произведен моделями вычисления Khimera для отладки целей. Чтобы просмотреть отчет с входными данными о моделях выбирают вкладку Input Data (Рис. 4-32)

Чтобы экспортировать входные данные о моделях в текстовый файл выбирают Файл → Экспортная опция меню или кнопка щелчка.

4.7.2.6 Приближение результатов вычисления

Особенности скорости реакции, вычисленные Khimera, могут быть приближены одной или несколькими аналитическими формами, подходящими для особого типа процесса. В самом простом случае можно вычислить параметры Аррениуса для зависимости температуры скорости реакции, вычисленной моделью Khimera TST.

• Чтобы вычислить параметры приближения щелкают кнопкой Postprocess во вкладке Graph Исследователя Результатов. (рис. 4-30)

• Рассмотреть вычисленные параметры приближения избранный счет результатов Постобработки.

Приближенные результаты вычисления могут быть экспортированы в текстовом файле или спасены к базе данных.

• Спасти вычисленные параметры к базе данных избранная Постобработка → Экспорт в опцию меню базы данных

• Чтобы экспортировать параметры приближения в текстовый файл выбирают Файл → Экспортная опция меню.

4.7.3 Другие операции с исследователем результатов

4.7.3.1 Отчет о вычислении

Несколько моделей вычисления Khimera производят текстовый отчет, содержащий резюме результатов вычисления и промежуточных данных.

• Чтобы просмотреть отчет вычисления выбирают вкладку Report исследователя Результата.

4.7.3.2 Промежуточные данные

Промежуточные результаты вычисления, обеспеченные несколькими моделями, могут быть плодотворными для анализа заключительных результатов вычисления. Видеть, что эти данные выбирают Промежуточный счет данных.

4.7.3.3 Предупреждения и сообщения об ошибках

Предупреждения и сообщения об ошибках, произведенные моделями вычисления, могут быть рассмотрены в счете сообщений Исследователя Результата.
