Моменты инерции элементов конечностей

Название звена тела человека	Момент инерции, кгм^2
Верхняя конечность (масса 4,2 кг)	0,3
Нижняя конечность	1,7
Большой палец руки	0,00006
Средний палец руки	0,00014
Мизинец руки	0,00004

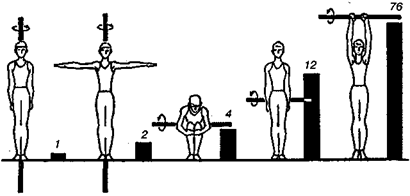

Рис. 7.5. Моменты инерции тела вокруг разных осей (в относительных единицах)

Момент инерции относительно вертикальной оси вращения, проходящей через центр масс (центр масс человека находится в саггитальной плоскости несколько впереди второго крестцового позвонка) в зависимости от положения человека, имеет следующие значения, рис. 7.6: а) 1,2 кг·м² — при стойке «смирно», б) 8 кг·м² — при стойке «арабеск», в) 17 кг·м² — в горизонтальном положении.

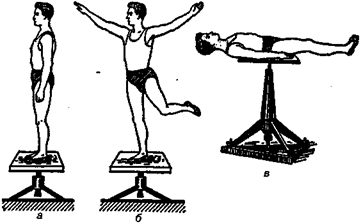

Рис. 7.6. К определению момента инерции тела в различных положениях: а) «смирно», б) «арабеск», в) горизонтальное положение

Пример

Вращательные движения без опоры.

В случае вращения вокруг свободных осей, внешнего удерживающего тела не существует. Звенья вращающегося тела спортсмена удерживаются на криволинейных траекториях внутренними связями. Ось вращения неизменно проходит через ОЦМ тела, рис. 7.7.

Рис. 7.7. Вращательное движение на перекладине и соскок дугой с сальто

При соскоке дугой с сальто вперед из положения упора на перекладине стоя согнувшись, гимнаст под действием силы тяжести совершает движение вокруг оси перекладины назад. Из позы 2, резко разгибая ноги в тазобедренных суставах и сгибая в коленных, гимнаст отпускает перекладину и переходит в позу 3. Вращательное движение вокруг свободной оси, проходящей через ОЦМ, созданное к моменту отрыва от перекладины, резко ускоряется благодаря энергичному группированию — сгибанию тела вперед. Части тела приближаются к оси вращения, уменьшают момент инерции относительно поперечной оси. По закону сохранения момента инерции до позы 5 происходит нарастание скорости. Начиная с позы 5 гимнаст распрямляет тело, момент инерции относительно поперечной оси увеличивается, и вращение вокруг нее перед приземлением замедляется, поза 6.
