Описание работы стенда

СХЕМА ЛАБОРАТОРНОГО СТЕНДА

ОПИСАНИЕ УСТАНОВКИ И МЕТОДИКА ПРОВЕДЕНИЯ РАБОТЫ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ

Датчики давления серии Метран предназначены для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал следующих выходных величин:

· избыточного давления (Метран ‑ДИ);

· абсолютного давления (Метран ‑ ДА);

· разряжения (Метран ‑ ДВ);

· давления-разряжения (Метран ‑ ДИВ);

· разности давлений (Метран ‑ ДД);

· гидростатического давления (Метран ‑ ДГ).

На лабораторном стенде «Поверка и калибровка датчиков давления в лабораторных условиях», можно осуществлять поверку и калибровку датчиков давления различных типов.

В рамках лабораторной работы проводится поверка пружинных датчиков давления МТП-160 и ЭКМ – 1У.

.

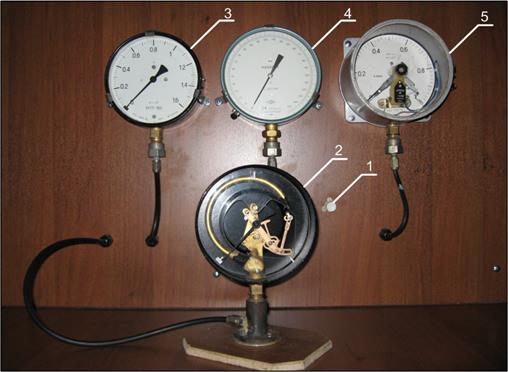

Рис.1. Внешний вид лабораторного стенда измерения давления.

Схема лабораторного стенда представлена на рис. 1.

Стенд состоит из редуктора, задающего величину давления(1), манометра, показывающего работу пружинного измерительного механизма (2), поверяемого пружинного манометра МТП-160 (3), образцового манометра (4), и поверяемого электроконтактного манометра ЭКМ – 1У (5).

Поверка средств измерений – установление пригодности средства измерений к применению на основании экспериментально определяемых метрологических характеристик и контроля их соответствия установленным требованиям.

Средство измерения признается пригодным к дальнейшей эксплуатации в том случае если максимальные реальные погрешность и вариация поверяемого прибора не превышают допустимых значений, обусловленных классом точности средства измерения.

Калибровка средств измерений – совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и пригодности к применению средства измерений, не подлежащего государственному контролю и надзору

Для создания давления используется источник давления, представленный компрессором, нагнетающим давление воздуха. Из компрессора через задатчик (поз. 1) воздух подается на поверяемые датчики и эталонный датчик давления. (Рис. 2). Манометры в схеме подключены параллельно.

В качестве поверяемых датчиков используются:

1) Манометр технический пружинный с верхним пределом измерения 1,6 кгс/см² (МТП - 160). Класс точности поверяемого манометра 1,5 (поз. 3).

Для наглядности работы пружинных манометров представлен датчик МТП – 160 без верхней крышки (поз. 2).

2) Электроконтактный манометр с верхним пределом измерения 1 кгс/см² и одной уставкой (перемещаемым по шкале контактом) (ЭКМ – 1У). Класс точности 1,5. (поз. 5)

В качестве эталонного датчика используется Манометр измерительный (МИ) (поз. 4) с верхним пределом измерения 1 кгс/см² и классом точности 0,4.

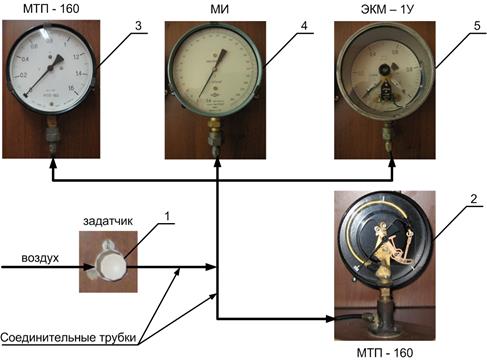

Рис.2. Принципиальная схема работы стенда.
