Работа с БД «Обработка данных по замерам

Лабораторная работа №1.

интенсивности движения автомобилей»

Цель работы — получение практических навыков реализации даталогической модели на основе представленного концептуального описания предметной области (учет и анализ данных натурных обследований режимов загрузки улично-дорожной сети транспортного региона), базируясь на реляционном подходе к проектированию базы данных.

Упражнение. Описание инфологической модели базы данных

Порядок выполнения

Задача учета и анализа интенсивности потока автотранспорта по участкам улично-дорожной сети (в сечении) относится к разряду наиболее типичных задач, решаемых в области организации дорожного движения. Не рассматривая подробно процессы проведения натурного обследования, при описании инфологической модели, в данном случае, рассматривая даталогическую модель БД, следует правильно установить связные поля в таблицах (рис. 1).

Ввести достаточный объем данных в таблицы для проверки структуры. Чтобы проверить связи в БД, следует посмотреть, удается ли создать запросы для получения требуемых сведений (см. рис. 2-6).

Индивидуальные задания.

Создать по заданию преподавателя формы и отчеты. Выполнить тестирование: отображаются ли в них те данные, что ожидались.

Привнести в таблицу «УчетИнтенсивности» поле «Сезон», выбор сезона проведения замера выполнить из вновь созданной таблицы «Сезон», где указать сезоны года. Скорректировать схему данных. Отредактировать запросы и формы с учетом привнесенного поля «Сезон».

Рис. 1. Схема данных с указанием связных полей в БД учета интенсивности движения автомобилей

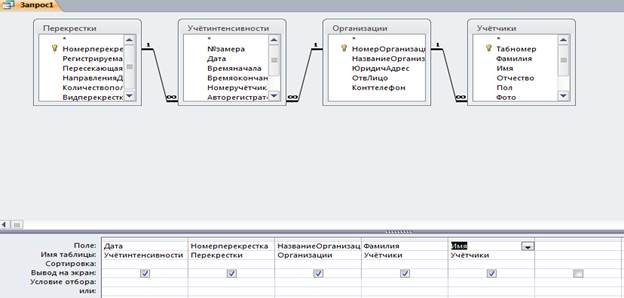

Рис. 2. Окно режима «Запрос на выборку» с отображением связи по полям «НомерОрганизации» и «Организация»

Рис. 3. Результат исполнения запроса на выборку с отображением связи по полям «НомерОрганизации» и «Организация».

Рис. 4. Окно режиме «Запрос на выборку» без отображения связи по полям «НомерОрганизации» и «Организация»

Рис. 5. Результат исполнения запроса на выборку без отображения связи по полям «НомерОрганизации» и «Организация»

Рис. 6. Результат исполнения запроса по выводу наименований пересекающихся улиц (перекресток)
